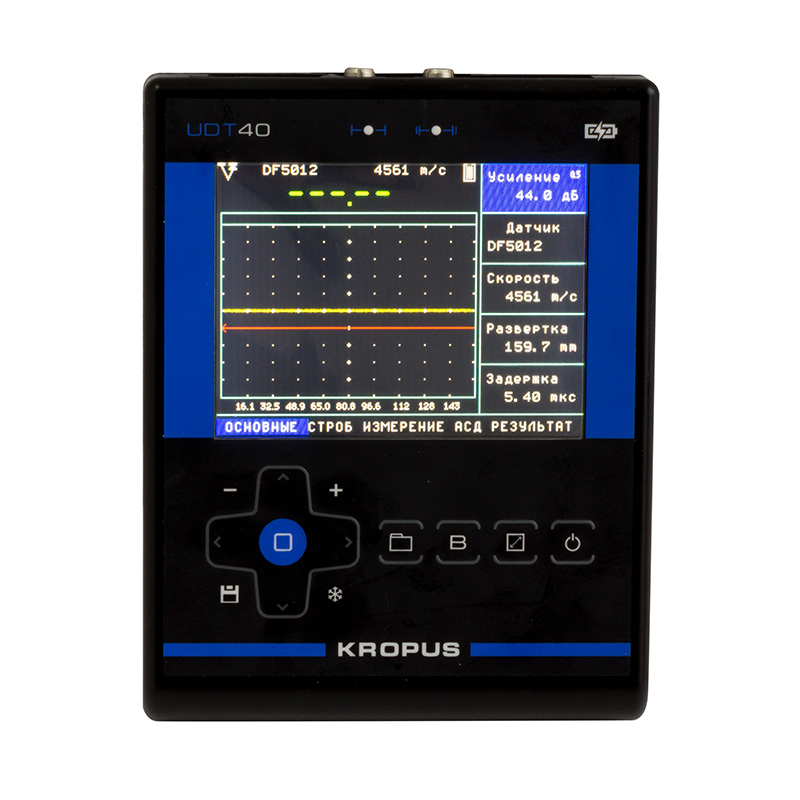

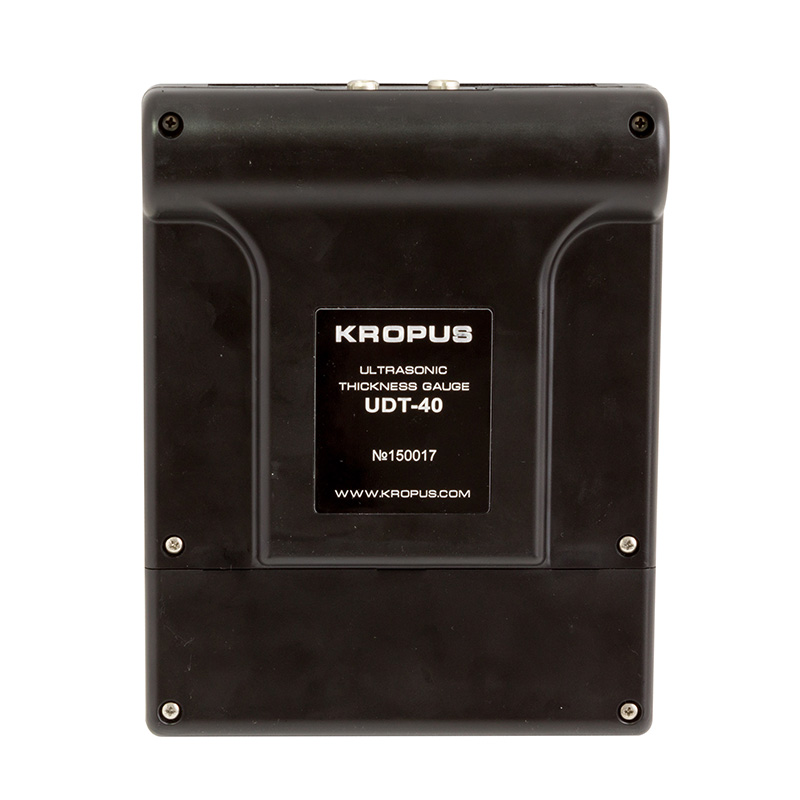

Ультразвуковой толщиномер УДТ-40
Толщиномер УДТ-40 зарекомендовал себя как высокоточный прибор, обладающий повышенной достоверностью результатов измерений. Отличительной особенностью данного ультразвукового толщиномера является наличие A- и В-сканов. Благодаря наличию встроенного A-скана использование устройства УДТ-40 практически полностью исключает возможность возникновения ошибок, связанных с удвоением показаний. Присутствие встроенной функции B-скана позволяет пользователю получать информацию о форме профиля дна контролируемого изделия.
Данная модель ультразвукового толщиномера в своей работе использует несколько современных методов проведения толщинометрии, среди которых корреляционный, частотный, а также методы, основанные на измерении времени (между отдельными сигналами или перехода через “ноль”). Несомненно, такое разнообразие используемых метод в ходе проводимого контроля, выступает гарантом достоверности получаемых результатов. При работе с толщиномером УДТ-40 подойдут любые преобразователи, что становится возможным, благодаря наличию нескольких степеней демпфирования и некоторых других преимуществ, имеющихся у УДТ-40. Отметим, что при работе с данным ультразвуковым прибором можно использовать преобразователи как совмещенного, так и раздельно-совмещенного типа в зависимости от условий проводимого контроля.
Данная ультразвуковая модель представляет собой удобное в эксплуатации и хранении устройство. Ультразвуковой толщиномер УДТ-40 оснащен удобным дисплеем, широкополосным усилителем, двумя зондами контроля, а также современным интерфейсом, имеющим широкий спектр встроенных функций, и памятью, позволяющей сохранять до 750 последних результатов измерений. Отметим, что данная модель толщиномера может работать непрерывно до 8 часов при условии выключенной подсветки.
Высокоточный, не имеющий аналогов в России, универсальный ультразвуковой толщиномер с высокой достоверностью контроля. Наличие А -скана исключает такие типичные ошибки при измерении толщины с помощью УЗК, как удвоение показаний, а В-скан позволяет наблюдать профиль дна изделия. Толщиномер реализует различные возможности контроля толщины - высокоточное измерение времени по переходу через "ноль", измерение времени между сигналами "эхо-эхо", измерение толщины металла под покрытиями, ЭМА контроль и другие.
Наличие встроенных контуров согласования, регулируемой частоты и формы импульса возбуждения и трех степеней электрического демпфирования позволяет использовать с толщиномером УДТ-40 любые ультразвуковые преобразователи с частотами от 0,5 до 15 МГц, как совмещенного, так и раздельно-совмещенного (раздельного) типа.
Отличительные особенности:
- развертка экрана: от 4 до 400 мм (сталь);
- дисплей: цветной TFT 320 х 240;
- усилитель: широкополосный 0.5 - 15 МГц;
- подключение любых УЗ и ЭМА преобразователей;
- диапазон регулировки усиления 110 дБ;
- А-скан, В-скан (профиль дна изделия);
- фиксирование минимального значения толщины;
- "Заморозка" А-сигнала;
- коррекция V-образности р/с преобразователей;
- измерение толщины по одному сигналу или между двумя сигналами;
- точность индикации толщины: 0.001, 0.01 или 0.1;
- память конфигураций (все параметры прибора и преобразователя);
- память результатов с возможностью просмотра результатов на экране;
- интерфейс - USB;
- питание: встроенный Li-Pol аккумулятора или внешний блок питания;
- не менее 12 часов работы от аккумуляторов;
- масса: 870 гр.

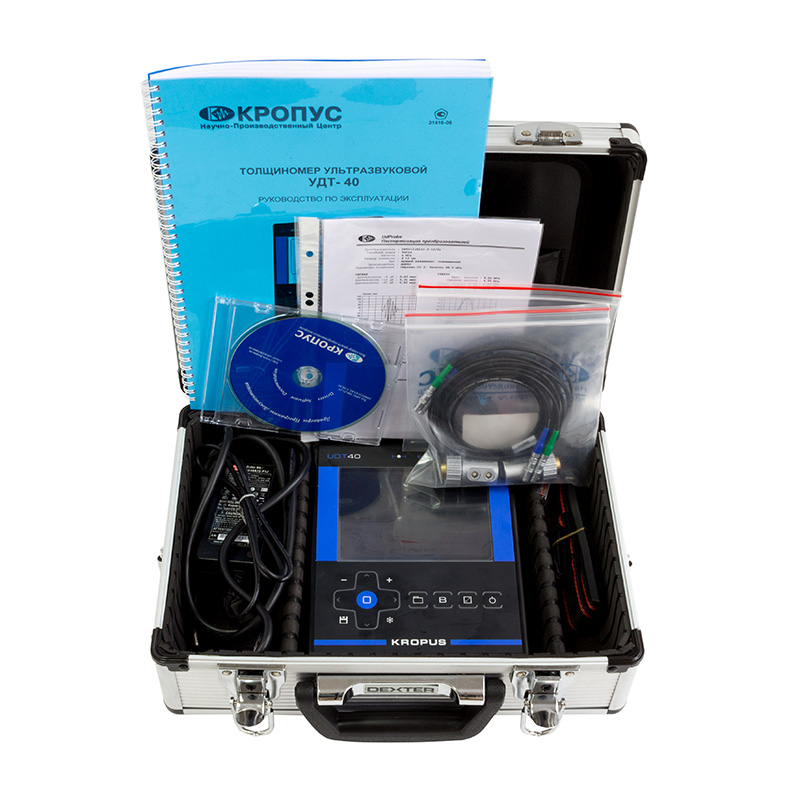

Базовый комплект:
Наименование |
Кол-во |
Электронный блок УДТ-40 со встроенным Li-ion аккумулятором |
1 |
Блок питания сетевой 15В / 220В |
1 |
Защитный чехол с блендой и креплением на корпусе оператора |
1 |
Кабель 2Lemo00-2Lemo00 1,5м |
1 |

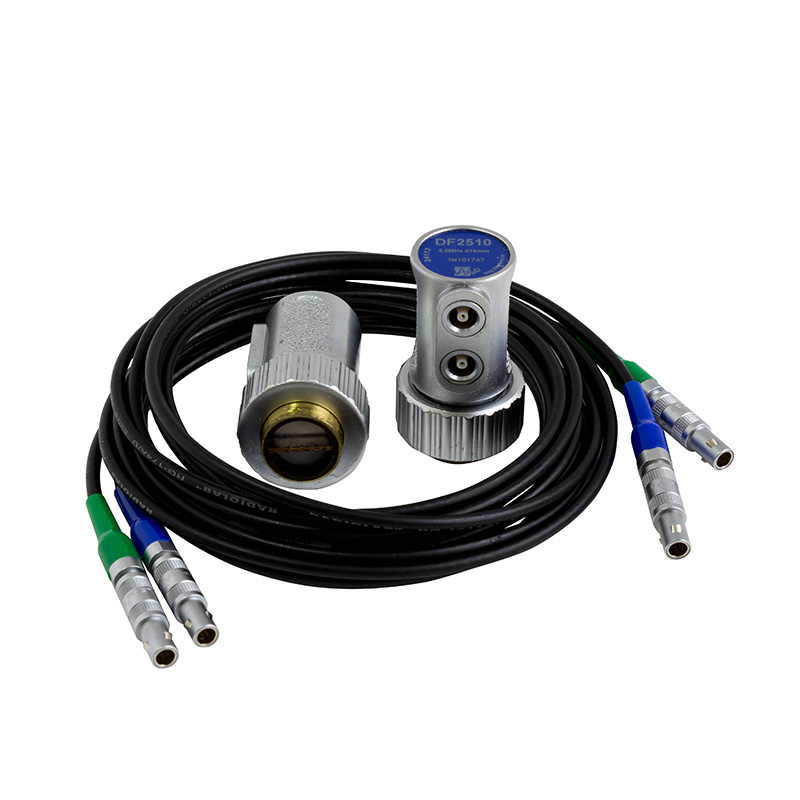

Преобразователь ультразвуковой П112-5-12/2 |
1 |
Преобразователь ультразвуковой П112-10-6/2 |
1 |
Образец настроечный |
1 |
Кабель USB для связи с ПК |
1 |
Программное обеспечение на CD-диске |
1 |
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
Кейс для переноски |
1 |
Авиационный комплект:
Наименование |
Кол-во |
Электронный блок УДТ-40 со встроенным Li-ion аккумулятором |
1 |
Блок питания сетевой 15В / 220В |
1 |
Защитный чехол с блендой и креплением на корпусе оператора |
1 |
Кабель 2Lemo00-2Lemo00 1,5м |
1 |
Преобразователь ультразвуковой П112-5-6/2 |
1 |
Преобразователь ультразвуковой П112-10-6/2 |
1 |
Преобразователь ультразвуковой П112-10-4/2 |
2 |
Образец ступенька алюминий 0,5-15мм |
1 |
Кабель USB для связи с ПК |
1 |
Программное обеспечение на CD-диске |
1 |
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
Кейс для переноски |
1 |
УЗ+ЭМА толщиномер:
Наименование |
Кол-во |
Электронный блок УДТ-40 со встроенным Li-ion аккумулятором |
1 |
Блок питания сетевой 15В / 220В |
1 |
Защитный чехол с блендой и креплением на корпусе оператора |
1 |
Кабель 2Lemo00-2Lemo00 1,5м |
1 |
Кабель Lemo00-Lemo00 1,5м |
1 |
Преобразователь ультразвуковой П112-5-12/2 |
1 |
Преобразователь ультразвуковой П112-10-6/2 |
1 |
Преобразователь ультразвуковой П111-2,5-К12 |
1 |
ЭМА-преобразователь ET4030 |
1 |
Образец настроечный |
1 |
Кабель USB для связи с ПК |
1 |
Программное обеспечение на CD-диске |
1 |
Комплект документации (руководство пользователя, паспорт с методикой поверки, сертификат метрологической поверки) |
1 |
Кейс для переноски |
1 |
Развертка |
мин.: 0 - 4 мм |
Диапазон скоростей |
1000 - 9999 м/с |
Задержка |
от 0 мкс до 168 мкс |
Демпфирование |
50 ом / 1000 ом (до 25 ом в совмещенном режиме) |
Входной импеданс |
50 ом / 600 ом |
Зондирующий импульс |
радиочастотный импульс, амплитудой 200 В, |
Усилитель широкополосный |
0.5-15 МГц (-6 дБ) |
Диапазон регулировки усиления |
110 дБ, с шагом 0.5, 1, 2 или 6 дБ |
Детектирование |
радиосигнал |
Зоны контроля |
две независимых зоны, начало и ширина |
Автоматическая Сигнализация Брака (АСБ) |
световая и звуковая |
Измерение временных интервалов толщиномером |
от 0 до первого сигнала в зоне или между |
Дисплей толщиномера |
цветной TFT с регулируемой яркостью, |
Память толщиномера |
100 настроек для датчиков |
Интерфейс |
USB |

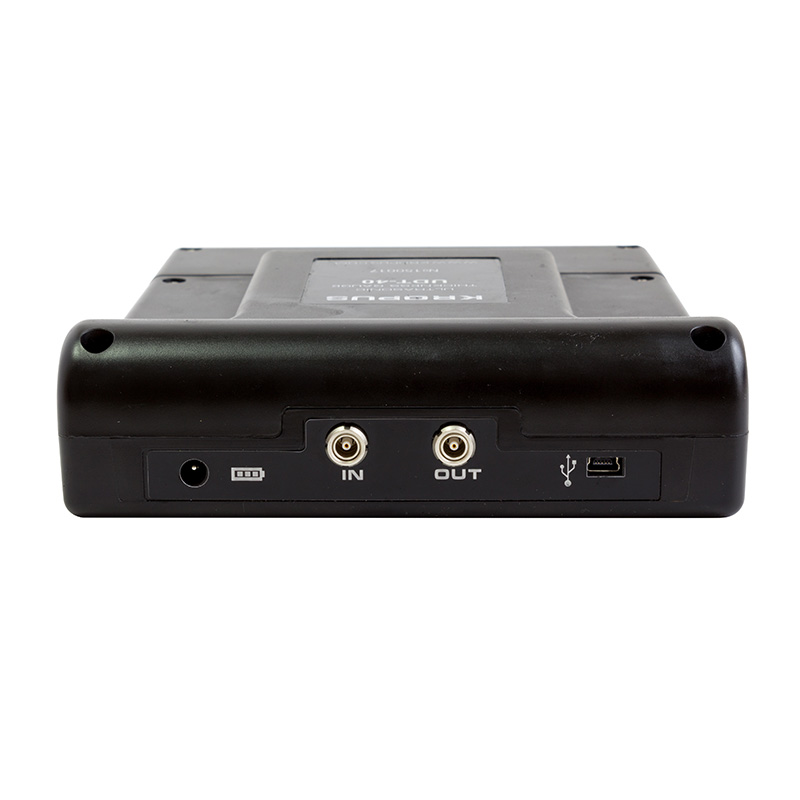

Разъемы преобразователей толщиномера |
Lemo 000 |
Аккумуляторы |
встроенный литий-полимерный аккумулятор 11 В, 5А/ч |
Время работы толщиномера от аккумулятора |
не менее 12 часов |
Питание |
внешний блок питания 220 В AC |
Рабочее напряжение питания |
15 В DC |
Диапазон рабочих температур |
от -20 C до +55 C |
Размер (В x Ш x Д) |
205 мм x 160 мм x 43 мм |
Вес |
0,87 кг |
Сертификат Госстандарта России RU.C.27.003.A №43062, ультразвуковой толщиномер зарегистрирован в Государственном реестре средств измерений под №31416-11 и допущен к применению в Российской Федерации.
