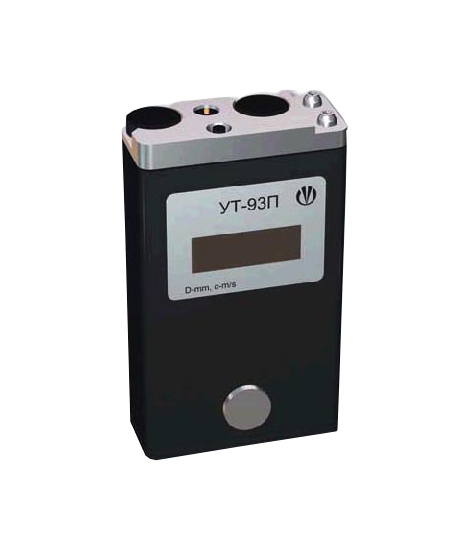

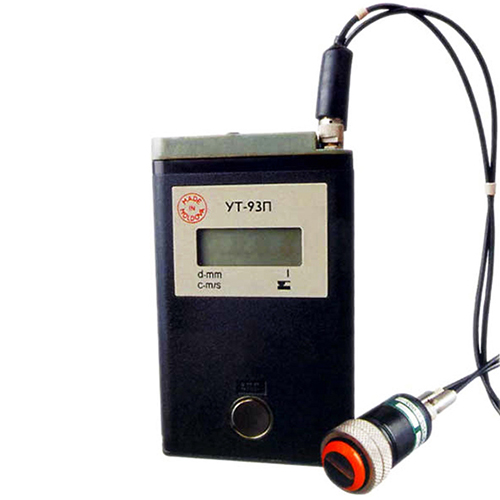

Ультразвуковой толщиномер УТ-93П
Представленная модель ультразвукового толщиномера отличается тем, что с ее помощью можно проводить толщинометрию труднодоступных изделий, например, при наличии одностороннего доступа к ним. Способ измерения предельно прост и носит бесконтактный характер. Для получения результата с помощью ультразвукового толщиномера УТ-93П достаточно прижать датчик прибора к поверхности объекта контроля. При этом процесс измерения не предполагает сканирование контролируемого изделия, в основе получения информации о контролируемом параметре толщины лежит ультразвуковой метод контроля.
Еще одной отличительной особенностью устройства является возможность определения с его помощью скорости, с которой происходит распространение УЗ колебаний. Используя УТ-93П, можно контролировать толщины многих изделий, включая всевозможные емкости, трубы, разные конструкции. Необходимо отметить, что с помощью представленной модели ультразвукового толщиномера можно исследовать также изделия, подверженные коррозионному воздействию. В целом, УТ-93П находит широкое распространение во многих областях промышленности, а также на многих предприятиях. В список таких предприятий входят, например, энергетические, транспортные, судостроительные и многие другие. Широкий спектр измерений, которые можно осуществлять, используя ультразвуковой толщиномер УТ-93П, позволяет его использовать на всех этапах эксплуатации объектов контроля.
Отметим также повышенное удобство в работе с данной моделью толщиномера. Прибор оснащен функциями автоматического отключения, имеет специальное конструкторское исполнение, которое предусматривает защиту от пыли и влаги. Может работать непрерывно до 300 часов.
Ультразвуковой толщиномер УТ-93П был разработан еще советскими инженерами и выпускается уже более 30 лет. УТ-93П - это простой портативный толщиномер металла. В приборе нет памяти, связи с компьютером и других возможностей, которыми обладают современные ультразвуковые толщиномеры.
Этот УЗ толщиномер предназначен для измерения толщины изделий из конструкционных металлических сплавов, при одностороннем доступе к ним. В толщиномере используется контактный способ обеспечения акустического контакта путем прижатия контактной поверхности преобразователя к поверхности контролируемого объекта без сканирования поверхности объекта.
Толщиномер УТ-93П при известном значении толщины может использоваться также для измерения скорости распространения продольных УЗК в диапазоне 4400...6400 м/с в материале изделий, имеющих толщины от 20 до 300 мм.
Отличительные особенности толщиномера УТ93-П:
- пылеводозащищенное исполнение;
- сигнализация о наличии акустического контакта преобразователя с контролируемым изделием и разрядке батареи;
- автоматическое отключение питания при отсутствии контакта по истечении 1...2.5 мин.;
- время непрерывной работы от свежеизготовленной батареи 300 часов.
- Электронный блок УТ-93П;
- комплект преобразователей (по заказу);
- кабели соединительные (по заказу);
- чехол защитный;
- инструкция по эксплуатации.
Параметр |
Ед. изм. |
Значение |
Диапазон измеряемых толщин по стали или по алюминию |
мм |
0,6 … 10000 |
Предел допускаемого значения основной погрешности в поддиапазонных измеряемых толщин: 0,6 до 30 и 100 до 1000 |
мм |
0,10,1+0,001X (Х-измеряемая величина) |
Дискретность измерения |
мм |
0,1 |
Питание элемент типа "Корунд" (6F22) |
В |
9 |
Время непрерывной работы |
час |
300 |
Диапазон рабочих температур |
°C |
10 … +50 |
Габаритные размеры |
мм |
83x140x36 |
Масса |
кг |
0,4 |
Толщиномер УТ 93П внесен в Государственный реестр средств измерений.
