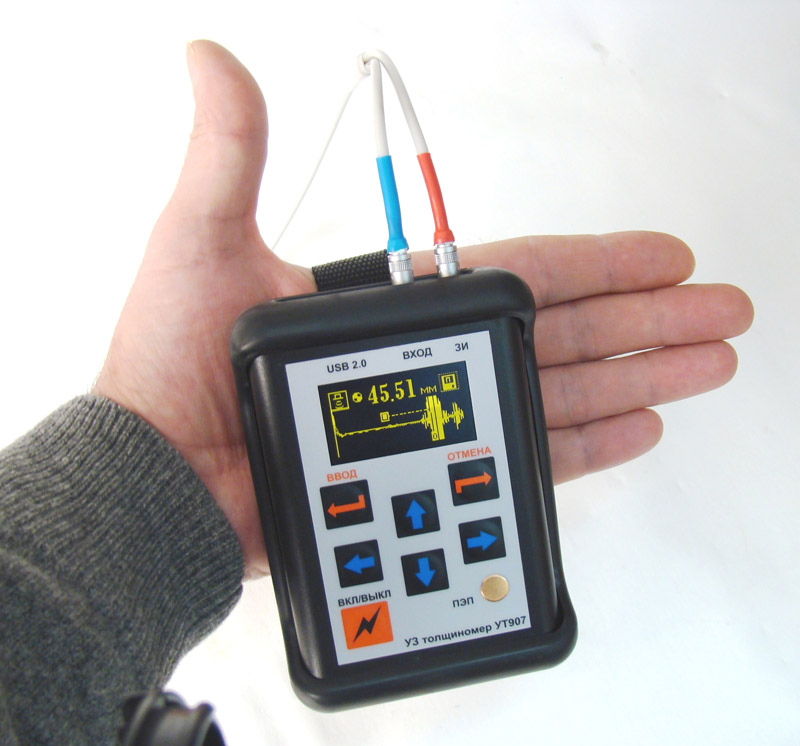

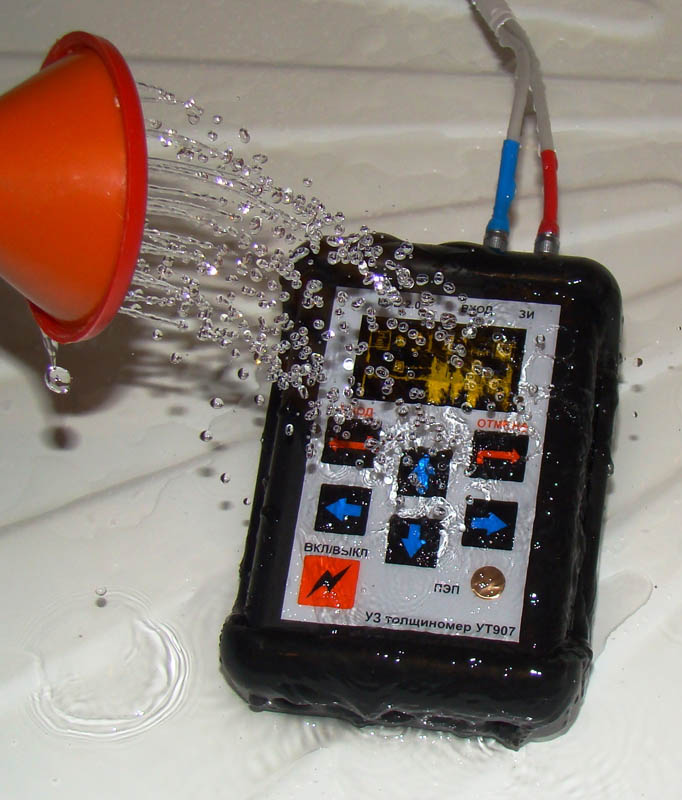

Ультразвуковой толщиномер УТ907
Высокоэффективный и оперативный аппарат ультразвуковой толщиномер УТ907 с матричным OLED-экраном применим для вычисления остаточной толщины стен трубопроводов, разнообразных изделий из керамики, пластмассы, множества других конструкций из металла и прочих материалов. Устройство необходимо для поиска коррозии и механической эрозии. К измерителю можно подключать датчики иностранного производства, такие как: Sonatest, Panametrics, Krautkramer и многие другие.
Ультразвуковой толщиномер УТ907 мультифункционален и имеет множество особенностей. Стоит отметить из них: наличие нескольких режимов, позволяющих провести полноценное и качественное диагностическое мероприятие с комфортом. Это А-скан. Он дает возможность оператору не ошибиться в результате подсчетов, распознает ошибки при нахождении донных или расслоенных эхо-сигналов. Второй - это B-скан. Его принцип состоит в том, чтобы предоставлять идентификацию профиля исследуемого материала, демонстрировать нахождения мест коррозии, а также расслоения и локальные утонения. Аппарат имеет множество других не менее приятных для оператора опций, например: функция калибровки амплитуд эхо-сигналов (ВРЧ) (до шестнадцати типовых графиков). В наличии у прибора также есть автоматизированная регулировка электроакустического тракта при подключении к нему преобразователей. Диапазон измерений толщины по стали варьируется в пределах: от 0,6 до 500 мм.
Все полученные данные в результате тестирования сохраняются в определенные ячейки и могут быть отправлены на компьютер формате MS Word. Объем внутренней памяти ультразвукового толщиномера УТ907 достигает до тысячи файлов. Также в прибор встроены часы и календарь для удобства. Габариты устройства составляют: 105x75x27 мм3, а вес не превышает двухсот грамм. Это один из лучших вариантов для тех, кто ищет практичность, удобство и мощность.
Прибор УТ907 предназначен для определения остаточной толщины стенок труб, баков цистерн и т.д. с целью выявления мест коррозии и механической эрозии металла. Также прибор может использоваться для измерения толщины стенки изделий из керамики и пластмасс. Диапазон измерения толщины по сталям от 0,5 до 500мм.
Основные преимущества:

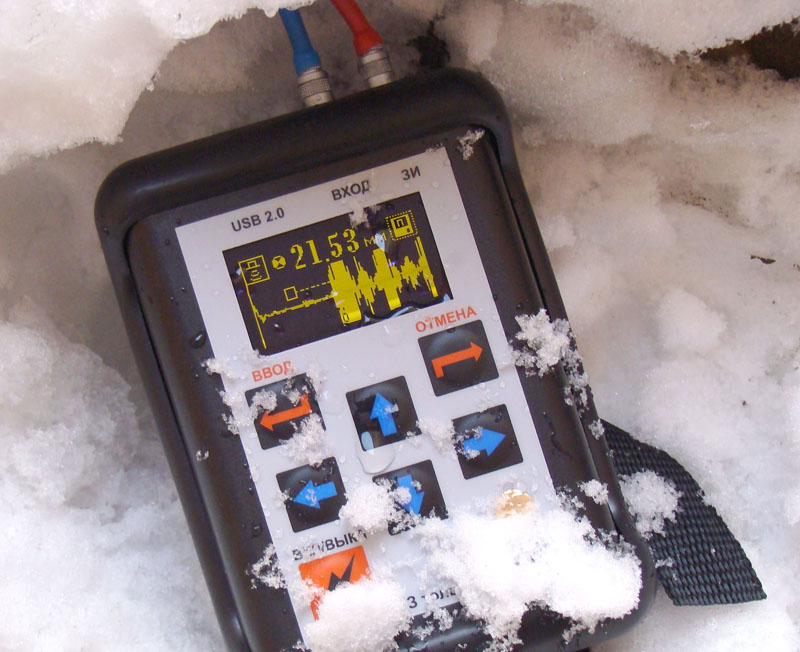

- Наличие А-скана.
Изображение А-скана в реальном времени позволяет исключить типичные ошибки оператора при обнаружении донных эхо-сигналов и эхо-сигналов от несплошностей.
- Наличие B-скана.
Формирование B-скана обеспечивает определение профиля изделия, выявление локальных утонений, расслоений, мест коррозии.
- Наличие ВРЧ (временной регулировки чувствительности).
Данная функция обеспечивает выравнивание амплитуд донных эхо-сигналов при прозвучивании изделий различной толщины.
- Автоматическая настройка электро-акустического тракта.
Каждый преобразователь, поставляемый в комплекте с толщиномером, содержит встроенную микросхему памяти, в которую записан тип, номер и его параметры. На основе этих данных производится автоматическая настройка электроакустического тракта прибора. Файловая система в толщиномере предназначена для сохранения настроек и результатов контроля, сохраняются А- и B-сканы, а также численные значения толщины изделия.
- Программное обеспечение позволяет создавать заключения по результатам толщинометрии автоматически. Файлы результатов контроля передаются из УТ907 на ПК в формате MS Word.
Прибор УТ907 содержит ряд сервисных устройств:
-
Энергонезависимая память для хранения файлов настроек и файлов результатов контроля. Максимальное количество файлов – 1000.
-
Однопроводный интерфейс для считывания параметров ультразвуковых преобразователей.
-
Часы и календарь.
-
Монитор контроля состояния аккумуляторов.
-
USB-порт.
Комплект поставки |
СТАНДАРТ |
ПРОФЕССИОНАЛ |
НЕФТЕГАЗОВЫЙ |
Толщиномер ультразвуковой УТ907 |
1 шт. |
1 шт. |
1 шт. |
Ультразвуковые преобразователи П112-2,5-14 П112-5,0-8 П112-8,0-5*4 П111-2,5-К14 П111-5,0-К8 П111-8,0-К5*4 |
(2 шт.) 1 шт. 1 шт. - - - - |
(4 шт.) 1 шт. 1 шт. - 1 шт. 1 шт. - |
(6 шт.) 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. 1 шт. |
Стандартные образцы для настройки толщиномера. СОП ступеньки 2, 4, 8, 16 мм, материал Ст20. СОП ступеньки 5, 10, 20, 40 мм, материал Ст20 |
нет |
(2 шт.) 1 шт. 1 шт. |
(2 шт.) 1 шт. 1 шт. |
Аккумуляторы NiMH 2500 мА/ч, тип АА |
2 шт. |
2 шт. |
2 шт. |
Сетевой источник питания 5В, 1А (разъем USB тип A) |
1 шт. |
1 шт. |
1 шт. |
Кабель USB (разъемы A, miniB) |
1 шт. |
1 шт. |
1 шт. |
Кабель для подключения совмещенных ультразвуковых преобразователей 2Lemo.00-1Lemo.00-1300 |
1 шт. |
1 шт. |
1 шт. |
Кабель для подключения раздельно-совмещенных ультразвуковых преобразователей 2Lemo.00-2Lemo.00-1300 |
1 шт. |
1 шт. |
1 шт |
Чехол |
1 шт. |
1 шт. |
1 шт. |
Сумка |
1 шт. |
1 шт. |
1 шт. |
Техническая документация: - «Толщиномер ультразвуковой УТ907. Руководство по эксплуатации» 48.5883.001.01.000 РЭ - «Толщиномер ультразвуковой УТ907. Паспорт» - CD-ROM с программным обеспечением |
1 комплект |
1 комплект |
1 комплект |
ПРИМЕЧАНИЕ. Прибор УТ907 может быть укомплектован преобразователями и образцами по спецификации заказчика. |
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Диапазон измерений толщины по стали |
0,6 - 500 мм |
Дискретность измерений |
0,01 мм |
Погрешность измерений |
±(0,05 + 0, 003*H) мм, Н – толщина изделия |
Отображение ультразвуковых сигналов |
А-скан, В-скан |
Длительности развертки (А-скана) |
4 - 180 мкс. |
Диапазоны частот |
0,6 - 12 МГц |
Диапазон регулировки чувствительности |
80 дБ |
Временная регулировка чувствительности |
16 типовых графиков |
Индикатор прибора |
дисплей на органических светодиодах OLED128*64 точек |
Связь с компьютером |
USB |
Питание |
от встроенного аккумулятора (2 аккумулятораNiMH, тип АА, емкостью 2,5 А*ч.), от сети 220В или от компьютера через шину USB |
Габаритные размеры |
105x75x27 мм3 |
Вес с аккумуляторами |
200 г |
Диапазон рабочих температур |
-10°..+45°С. При эксплуатации прибора в теплозащитном чехле нижняя граница рабочего диапазона температур понижается до -30°С |
- Свидетельство об утверждении типа средств измерений RU.C.27.004.А № 46016.
- Сертификат о признании типа средств измерений на прибор УТ907 в республике Казахстан KZ.02.03.06177-2014/49515-12.
- Ультразвуковой толщиномер УТ907 внесен в реестр Газпром.
