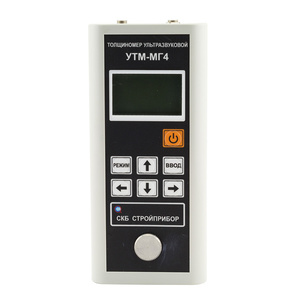

Ультразвуковой толщиномер УТМ-МГ4
Обладая высокой эффективностью, ультразвуковой толщиномер УТМ-МГ4 является портативным устройством. Он дает возможность провести высокоточный анализ быстро и без задержек. Прибор необходим для вычисления параметров изделий из пластмассы, металла и прочих материалов. Устройство чаще всего эксплуатируют для проведения диагностики трубопроводов, сосудов под давлением. Применим в таких областях, как автомобилестроение, кораблестроение, инженерия и так далее.
Ультразвуковой толщиномер УТМ-МГ4 позволяет при проведении диагностики не утруждаться в правильной установке инструмента на ровную поверхность. Главный принцип работы аппарата состоит в том, что он воздействует на анализируемое вещество эхо-импульсным методом. Попадая на объект, волны отражаются от него и регистрируются преобразователями измерителя. Полученная информация в ходе проведения диагностического мероприятия и будет считаться результатом. Благодаря такой методике прибор начинает просто игнорировать различные дефекты предмета. Не играет роли и шероховатость, неровности и другие всевозможные особенности материала. Оснащен такой тестовый инструмент электроблоком и адаптером с частотой пять мегагерц. Устройство имеет специальную опцию, позволяющую подключать его к ПК. Так что владелец сможет работать с результатами непосредственно через компьютер. Это позволяет обрабатывать полученные данные оперативно, быстро и продуктивно.
Аппарат имеет сильную защиту корпуса, его рабочие температуры варьируются в интервале: от -20 °C до +50 °С, может выдерживать влагу, достигающую до 95% и атмосферное давление: от 84 до 106,7 кПа. Диапазон вычисления ультразвукового толщиномера УТМ-МГ4 составляет: от 0,7 до 300 мм, калибровка скоростей в пределах: от 1000 до 9999 м/с. Размеры электроблока: 175х78х25 мм, а адаптера: 25х45 мм. Масса: 320 г.
Толщиномер УТМ-МГ4 предназначен для измерения толщины стенок труб, котлов, сосудов, обшивок судов, литья, листового проката и других изделий из чёрных и цветных металлов.
Поверхности изделий могут быть как гладкими, так и грубыми, корродированными с шероховатостью до Rz160 и радиусом кривизны от 5 мм.
Базовая комплектация толщиномера УТМ-МГ4:
- электронный блок прибора;

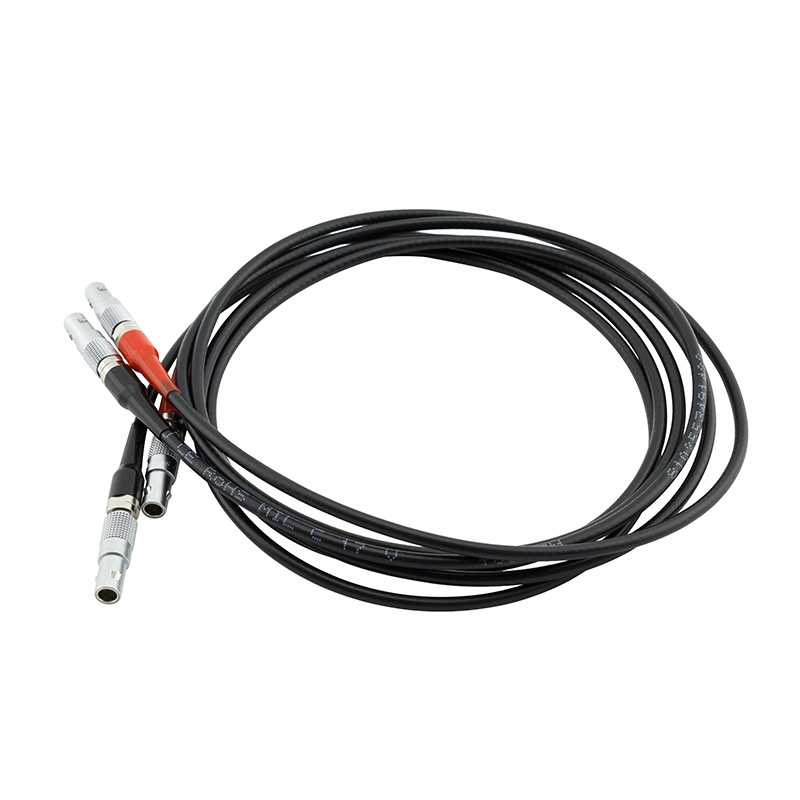

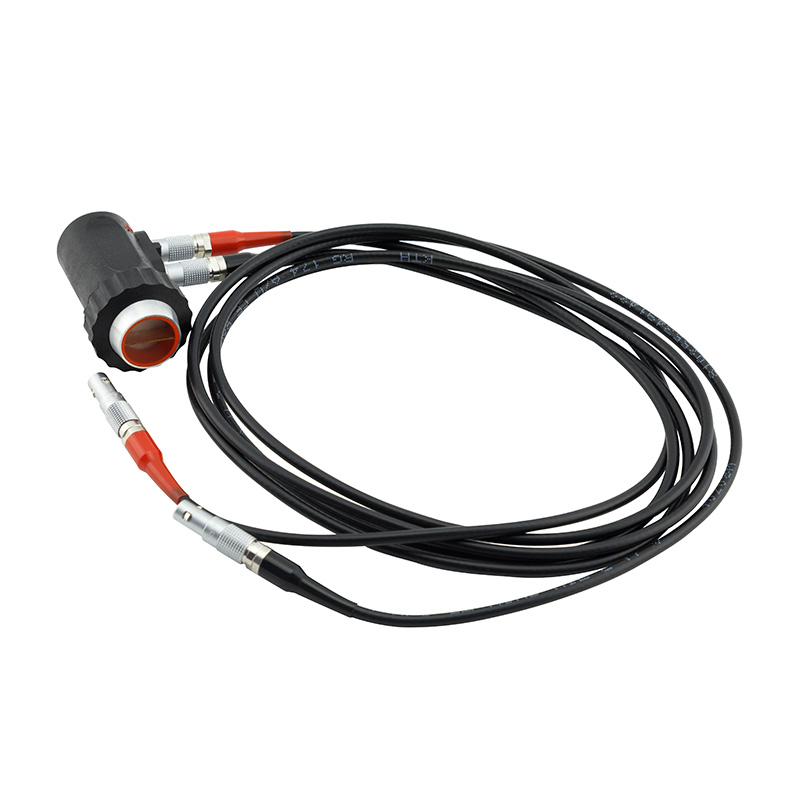

- преобразователь ПЭП раздельно-совмещенного типа на 5 мГц;

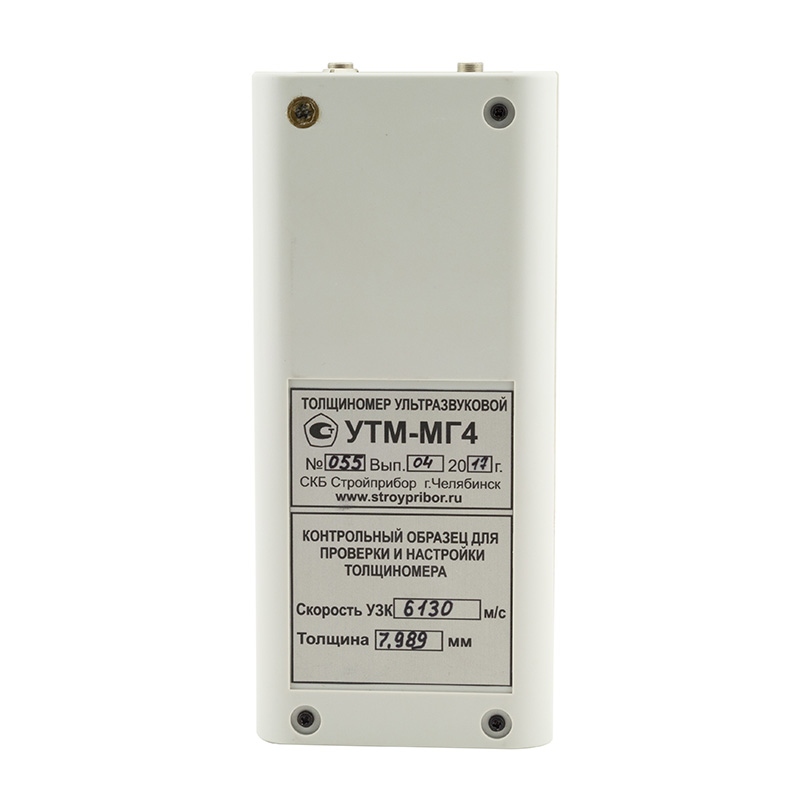

- встроенный в корпус прибора образец калибровки;
- руководство по эксплуатации толщиномера УТМ-МГ4;

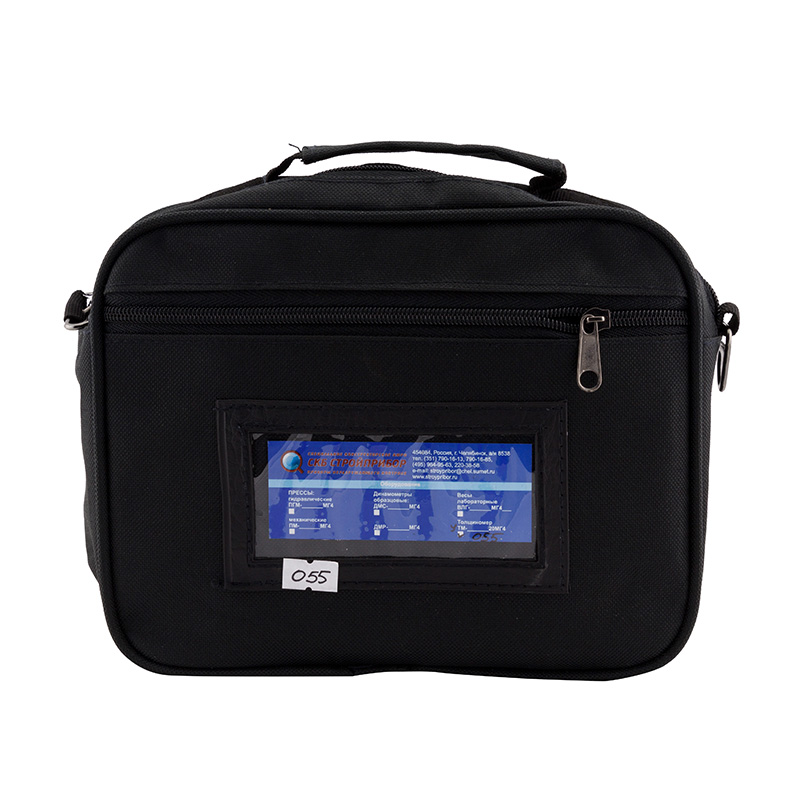

- сумка для транспортировки толщиномера.
Дополнительные аксессуары для УТМ-МГ4:
- преобразователь ПЭП на 10 МГц;
- преобразователь ПЭП совмещенного типа на 5мГц;
- компакт-диск с программным обеспечением;

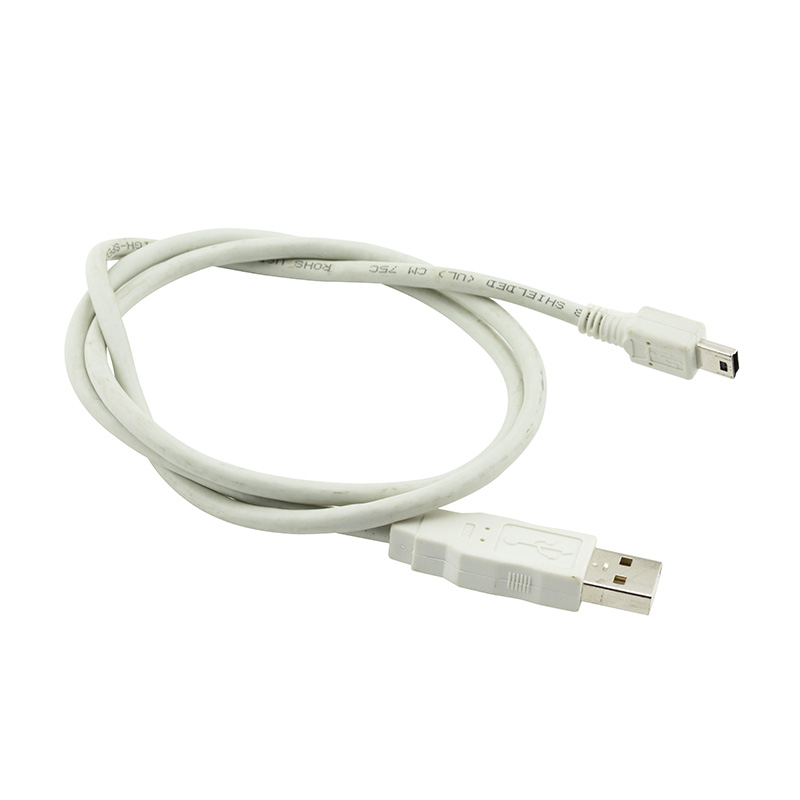

- кабель для связи с персональным компьютером.
Описание диапазона измерения толщины (по стали) |
От 0,7 до 300 мм |
Характеристика основной погрешности измерения толщины |
±0,10мм (при диапазоне – от 0,70 до 50 мм) ±0,20 мм (при диапазоне – от 50 до 300 мм) |
Характеристика диапазона настроек скорости ультразвука |
От 1000 до 9999 мкс |
Параметры напряжения питания от аккумулятора встроенного типа |
3,7В |
Максимальная продолжительность работы |
35 часов |
Параметры диапазона рабочих температур |
От – 20 до +50 °С |
Внешние габариты прибора |
175х78х25, масса – до 0,155 кг |
Утвержден тип средства измерения, внесен в Госреестр РФ под № 49932-12.
