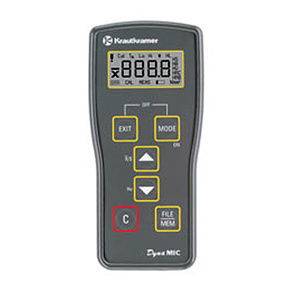

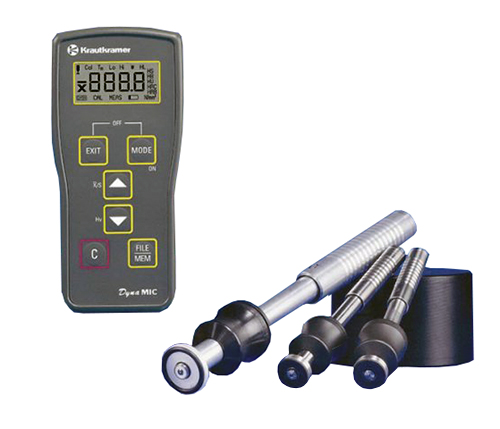

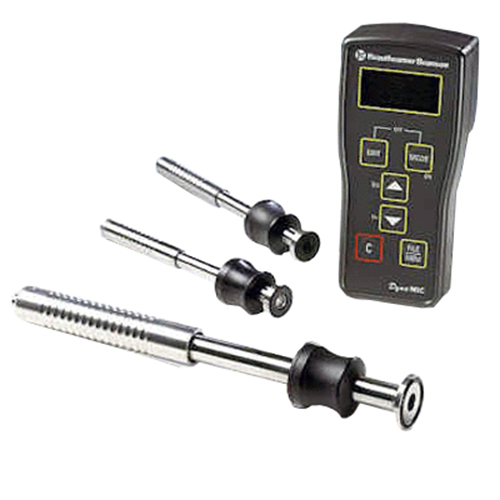

Динамический твердомер DynaMIC и DynaMIC DL
Твердомер DynaMIC использует метод измерения твердости на основе отскока ударного тела. Подбором ударного тела осуществляется оптимальное решение задачи измерения. Прибор выпускается в двух вариантах: базовая версия и версия DL со встроенной памятью и дополнительной памятью на магнитной карточке с возможностью запоминания результатов измерения и документирования.
Области применения твердомера DynaMIC:
- большие объекты с крупнозернистой структурой;
- детали машин из стали или литейных сплавов;
- большие серийные детали на производстве;
- тяжелая поковка.
Отличительные особенности твердомера DynaMIC:
- измеренная величина твердости не зависит от пространственного положения измерительного зонда (не требуется введение поправки) за счет запатентованного метода обработки сигналов;
- пересчет и представление величины твердости в шкалах HL, HS, HB, HV, HRB, Н/мм2;
- статистическая обработка, аналогичная MIC 10;
- высокая воспроизводимость результатов измерения;
- малая чувствительность к кривизне изделия и высоте неровностей при шероховатой поверхности;
- автоматическое определение ударного механизма - заводской номер и общее число измерений (для сервисных целей);
- в приборе записана стандартная таблица поправок измерения на 9 групп материалов. Калибровка на группы материалов (в DynaMIC запоминается до 5-ти групп) с помощью программы DynaSOFT.
Условное обозначение |
Наименование |
DynaMIC D |
ТВЕРДОМЕР DynaMIC D с цифровой индикацией, динамический по методу отскока, с автокоррекцией показаний при измерении в различных пространственных положениях, в т.ч. в потолочном. Комплект поставки твердомера DynaMIC D включает: |
DynaMIC D-DL |
ТВЕРДОМЕР DynaMIC D-DL - модификация твердомера DynaMIC D, со встроенной памятью и карточкой памяти. |
DynaMIC G |
ТВЕРДОМЕР DynaMIC G как и твердомер DynaMIC D, но: 1 ударное устройство типа Dyna G (шарик 5 мм для чугуна), с кабелем и эталоном твердости типа MIC G38. |
DynaMIC G-DL |
ТВЕРДОМЕР DynaMIC G-DL - модификация твердомера DynaMIC G, со встроенной памятью и карточкой памяти. |
DynaMIC E |
ТВЕРДОМЕР DynaMIC E как и твердомер DynaMIC D, но: |
DynaMIC E-DL |
ТВЕРДОМЕР DynaMIC E-DL - модификация твердомера DynaMIC E, со встроенной памятью и карточкой памяти. |
Dyna D |
Запасное ударное устройство, шарик из твердого сплава Ø 3мм. |
|
Запасное ударное тело для ударного устройства типа Dyna D. |
Dyna G |
Запасное ударное устройство, шарик из твердого сплава Ø 5мм. |
|
Запасное ударное тело для ударного устройства типа Dyna G. |
Dyna E |
Запасное ударное устройство, алмазный индентор. |
|
Запасное ударное тело для ударного устройства типа Dyna E. |
Dyna 40 |
Приспособление для транспортировки и установки прибора. |
TZ 1-2 |
Сухие элементы AlMn (1 компл. = 2шт.). |
NiMH 1-2 |
Комплект (2 штуки) перезаряжаемых аккумуляторов. |
LADEGERA ET 5703 |
Зарядное устройство. |
MIC 300 |
Справочник по измерению твердости на немецком языке. |
TGDL/PC |
Кабель со встроенным преобразователем сигналов для подключения прибора к ПК с послед. интерфейсом. |
GCH 1 |
Адаптер для подключения принтера с последовательным интерфейсом Epson LX/FX через TGDL/PC. |
EPSON LX-300 |
Матричный принтер, сетевое питание, одноразовая или непрерывная подача бумаги. |
GCH 3 |
Адаптер для принтера SEIKO DPU 414. |
SEIKO DPU 414 |
Термический принтер, сетевое и автономное питание. |
MIC 1000 |
Карточка памяти. |
MIC 1005 |
Комплект из 5 штук карточек памяти. |
Dyna 41 |
1 комплект (5 штук) насадок для контроля поверхности цилиндрических изделий: |
Dyna 42 |
1 комплект (5 штук) насадок для контроля на сферической поверхности: |
UHARD |
Программа для записи и обработки измеренных величин для приборов типа DynaMIC .. DL |
UHARD L |
Упрощенная программа для записи измеренных величин для приборов типа DynaMIC .. DL. |
DynaSoft |
Программа для построения индивидуальных характеристик и таблиц пересчета единиц твердости. |
MIC D 62 |
Эталон 620HV100. |
MIC D 62 MPA |
Эталон 620HV100 MPA сертиф.* |
MIC G 38 |
Эталон 380HV100. |
MIC G 38 MPA |
Эталон 380HV100 MPA сертиф.* |
Dyna 50 |
Кабель к ударному устройству. |
|
Щетка для очистки ударного устройства типа Dyna G. |
ZGT |
Контактная паста, тюбик 100 г, -30..+50 С. |
Диапазон показаний |
низколегированных сталей:150 - 1000 HL; 75 - 1000 HV; 75 - 700 HB; 35 - 100 HRB |
|
20 - 70 HRC; 30 - 100 HS; 250 - 2200 Н/мм2 |
Диапазон измерений |
150 - 1000 HL, 75 - 1000 HV (и соответствующие значения) |
Индикация |
4-х разрядный ЖК-индикатор с подсветкой подложки |
Разрешающая способность индикации |
1 HL; 1 HV; 1 HB; 0,1;0,5; 1 HS, HRC и HRB;5 Н/мм2 |
Испытуемые материалы |
все металлические материалы, литье |
Статистическая обработка |
индикация среднего значения |
Запоминание результатов |
встроенная память до 1350 измерений, магнитная карта памяти до 590 измерений |
Интерфейс |
RS 232C (двухсторонний для принтера и ПК) |
Питание |
батарейное питание (2х1,5 В типа 316) |
Время работы от комплекта батарей |
AlMn / NiMH: > 30 часов, NiCd: > 24 часов |
Размеры |
160 мм х 70 мм х 45 мм (ШхВхГ) |
Масса |
300 грамм |
