Преобразователи к динамическим твердомерам Константа ТД
Универсальный стандартный преобразователь для твердомера предназначен для решения большинства промышленных задач измерения твердости.

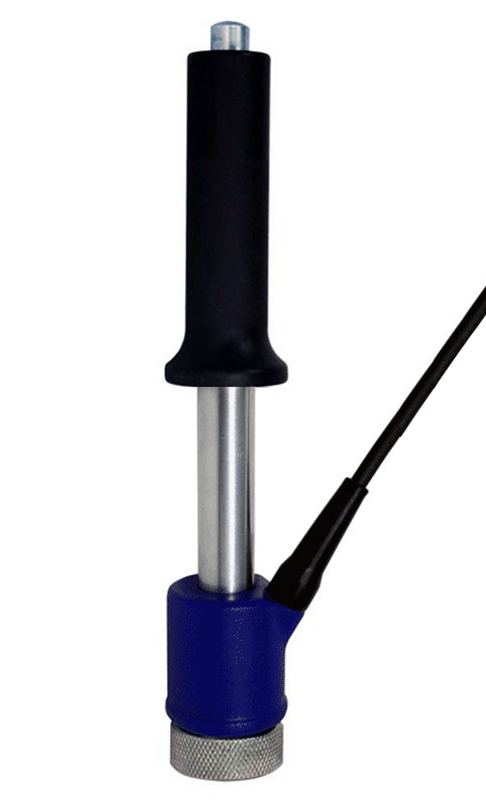

Отличительные особенности преобразователя типа D:
- преобразователь общего применения;
- масса бойка, скорость бойка, параметры индентора и других комплектующих соответствуют типу D по стандартам ASTM A956 и DIN 50156;

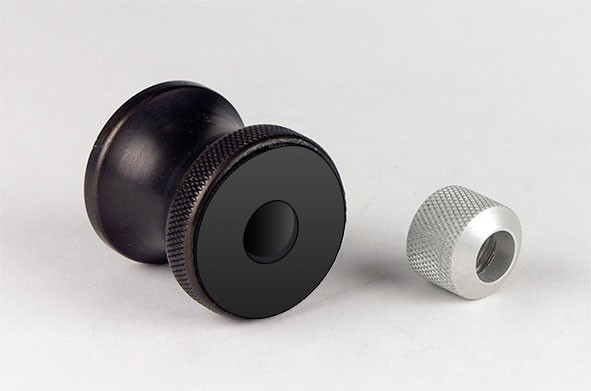

- наличие сменных насадок, повышающих удобство работы на плоских и вогнутых поверхностях объекта контроля, а также в пазах шириной не менее 12,5 мм и глубиной не более 9,5 мм;
- эргономичные литые пластиковые детали корпуса, контактирующие с руками пользователя, с рассчитанными радиусами закруглений поверхности и определенной величиной искусственной шероховатости для удобства работы преобразователем;
- разъемы, кабели и хвостовики известных немецких производителей.

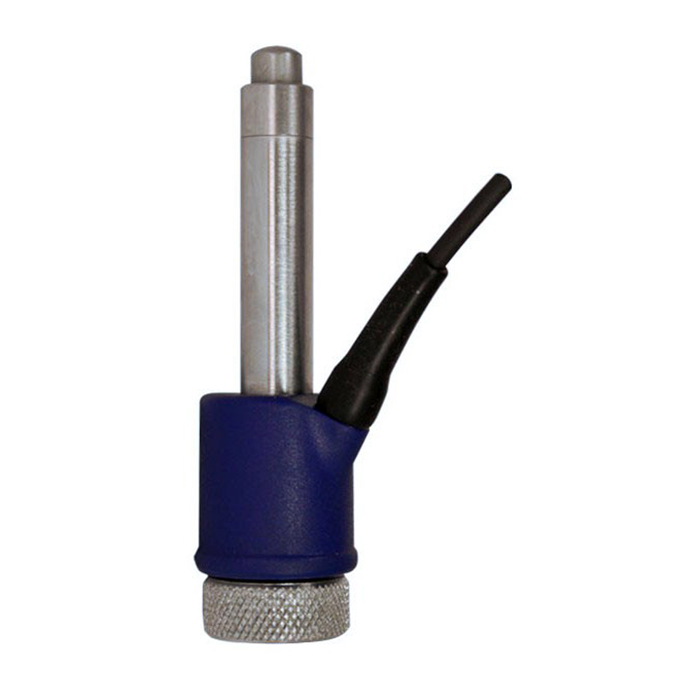

Отличительные особенности преобразователя типа DC:
- укороченная конструкция ударного механизма. Взвод осуществляется прилагаемым к преобразователю взводным стержнем;
- масса бойка, скорость бойка, параметры индентора и других комплектующих соответствуют типу D по стандартам ASTM A956 и DIN 50156;
- наличие сменных насадок, повышающих удобство работы на плоских и вогнутых поверхностях объекта контроля, а также в пазах шириной не менее 12,5 мм и глубиной не более 9,5 мм;
- эргономичные литые пластиковые детали корпуса, контактирующие с руками пользователя, с рассчитанными радиусами закруглений поверхности и определенной величиной искусственной шероховатости для удобства работы преобразователем;
- разъемы, кабели и хвостовики известных немецких производителей.

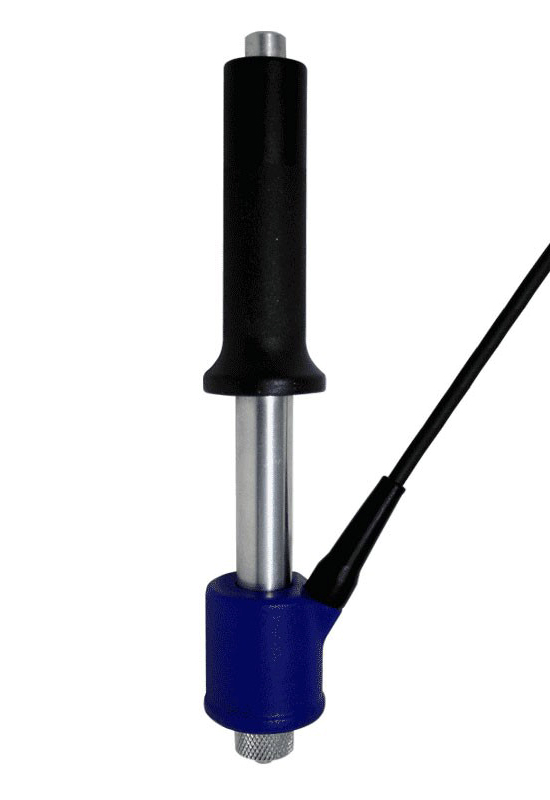

Отличительные особенности преобразователя типа D+15:
- увеличенная высота трубки (от объекта контроля до сенсорной катушки) позволяет работать в пазах глубиной до 21,5 мм;
- наличие сменных насадок, повышающих удобство работы на плоских и вогнутых поверхностях объекта контроля, а также в пазах шириной не менее 12,5 мм;
- эргономичные литые пластиковые детали корпуса, контактирующие с руками пользователя, с рассчитанными радиусами закруглений поверхности и определенной величиной искусственной шероховатости для удобства работы преобразователем;
- разъемы, кабели и хвостовики известных немецких производителей.

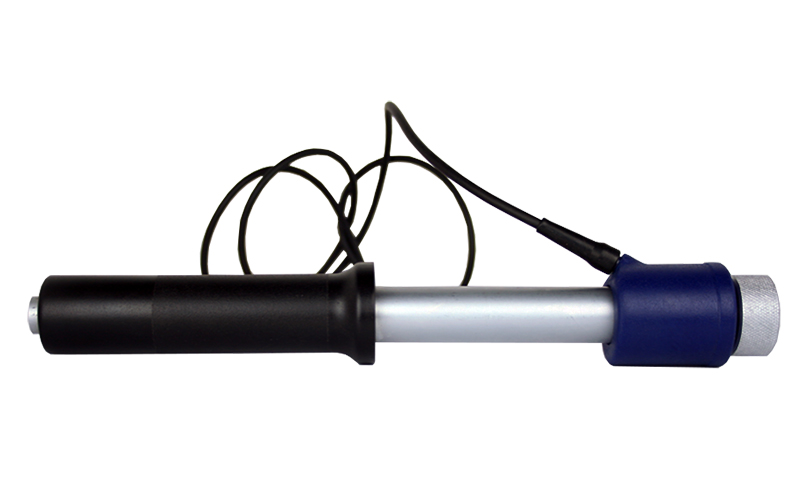

Отличительные особенности преобразователя типа G:
- увеличенная энергия удара (примерно 9-кратная по сравнению с типом D);
- масса бойка, скорость бойка, параметры индентора и других комплектующих соответствуют типу D по ASTM A956 и DIN 50156;

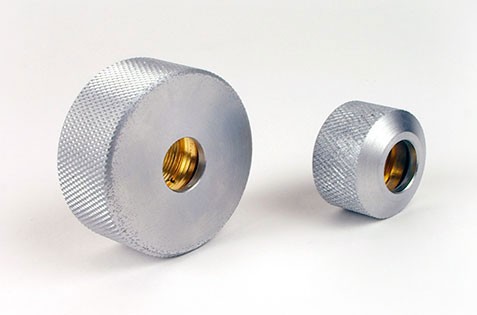

- наличие сменных насадок, повышающих удобство работы на плоских и вогнутых поверхностях объекта контроля, а также в пазах шириной не менее 19,5 мм и глубиной не более 15 мм;
- эргономичные литые пластиковые детали корпуса, контактирующие с руками пользователя, с рассчитанными радиусами закруглений поверхности и определенной величиной искусственной шероховатости для удобства работы преобразователем;
- разъемы, кабели и хвостовики известных немецких производителей.

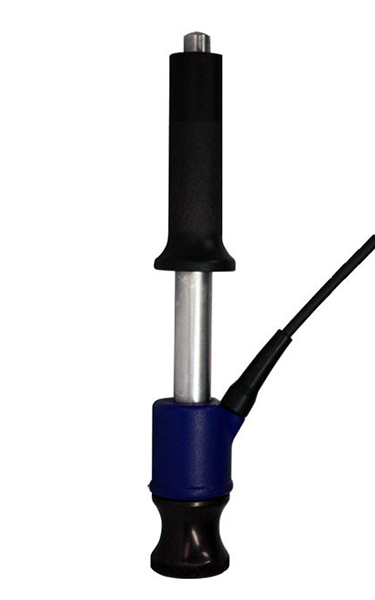

Отличительные особенности преобразователя типа C:
- уменьшенная энергия удара (примерно в 4 раза по сравнению с типом D), меньшая глубина и диаметр отпечатка;
- наличие сменных насадок, повышающих удобство работы на плоских и вогнутых поверхностях объекта контроля, а также в пазах шириной не менее 12,5 мм и глубиной не более 9,5 мм;
- эргономичные литые пластиковые детали корпуса, контактирующие с руками пользователя, с рассчитанными радиусами закруглений поверхности и определенной величиной искусственной шероховатости для удобства работы преобразователем;
- разъемы, кабели и хвостовики известных немецких производителей.
Тип |
Радиус индентора, мм |
Минимальная толщина объекта контроля *, мм |
Минимальная масса объекта контроля *, кг |
Диаметры отпечатков на изделиях **, мм |
Глубина отпечатков на изделиях **, мм |
Максимальная допустимая шероховатость поверхности ***, Ra, мм |
Габариты, мм |
D |
1,3 |
10 |
3 |
0,43 |
0,018 |
3,2 |
D Ø 27х145 |
D+15 |
D+15 Ø 27х160 |
||||||
DC Ø 27х90 |
|||||||
DC |
|||||||
G |
2,5 |
100 |
30 |
1,082 |
0,059 |
12,5 |
Ø 33х255 |
C |
0,5 |
5 |
1,5 |
0,38 |
0,014 |
1,6 |
Ø 27х145 |
* - при меньших значениях требуется фиксация объекта контроля в тисках или притирка к массивной шлифованной плите.
** - при твердости 400 НВ (42,5 HRC).
*** - при больших значениях проводить измерения с увеличенным количеством усреднений.
