Преобразователи к ультразвуковому твердомеру Константа ТУ

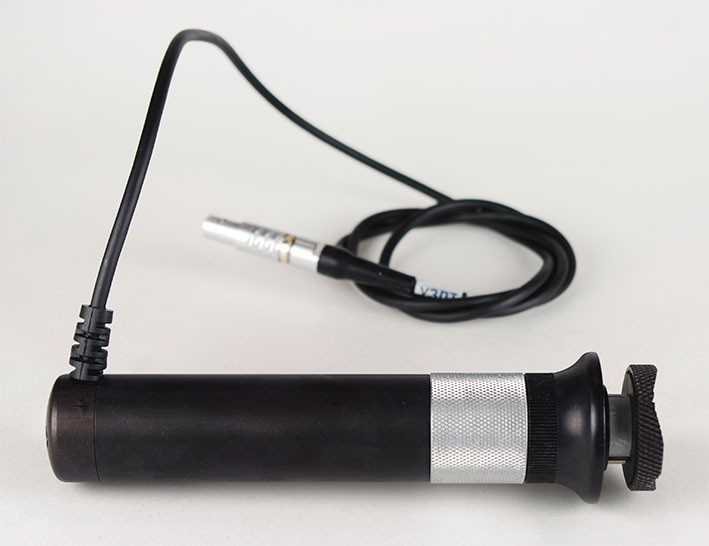

Универсальный стандартный преобразователь УЗДТ для решения большинства промышленных задач измерения твердости.
Отличительные особенности УЗДТ-50Н:
- нагрузка 50Н (5 кг) является оптимальной по сочетанию нагрузки на руки пользователя при проведении измерений и достаточности величины отпечатка от преобразователя для обеспечения достоверности измерений;
- преобразователь позволяет проводить измерения в пазах шириной от 7,5 мм и глубиной до 14 мм;

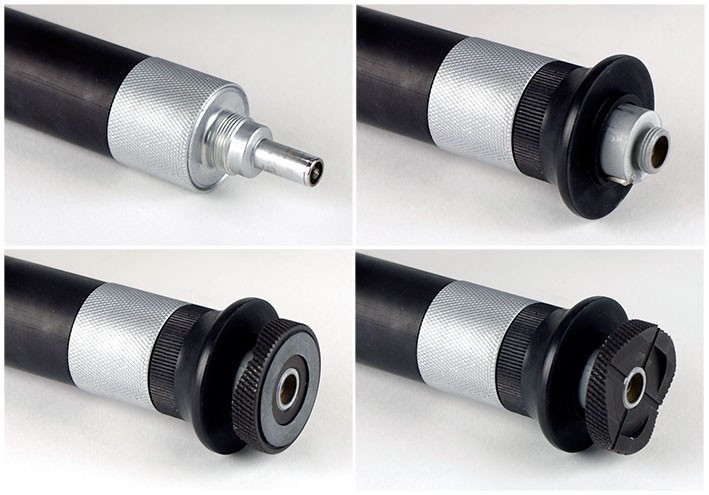

- съемная насадка с плоской резиновой опорой повышает удобство работы на плоских контролируемых поверхностях;
- съемная насадка с двумя различными V-образными опорами позволяет проводить измерения на цилиндрических поверхностях.
Отличительные особенности УЗДТ-10Н:
- нагрузка 10Н (1 кг) создает малую величину отпечатка по сравнению с отпечатками других преобразователей, однако, накладывает повышенные требования к обеспечению малой шероховатости поверхности объекта контроля;
- преобразователь позволяет проводить измерения в пазах шириной от 7,5 мм и глубиной до 14 мм;
- cъемная насадка с плоской резиновой опорой повышает удобство работы на плоских контролируемых поверхностях;
- cъемная насадка с двумя различными V-образными опорами позволяет проводить измерения на цилиндрических поверхностях.
Отличительные особенности УЗДТ-100Н:
- нагрузка 100Н (10 кг) позволяет производить измерения на поверхностях с большей шероховатостью, чем при работе с другими преобразователями. С большой нагрузкой на руки тяжело проводить большое количество измерений; преобразователь позволяет проводить измерения в пазах шириной от 7,5 мм и глубиной до 14 мм;
- съемная насадка с плоской резиновой опорой повышает удобство работы на плоских контролируемых поверхностях;
- съемная насадка с двумя различными V-образными опорами позволяет проводить измерения на цилиндрических поверхностях.
Тип |
Испытательная нагрузка, Н, кгс |
Габариты, мм |
Диаметры отпечатков на изделиях при твердости 400 НВ (42,5 HRCэ), мм |
Глубина отпечатков на изделиях при твердости 400 НВ (42,5 HRCэ), мм |
Требуемая шероховатость поверхности Ra*, мкм |
УЗДТ-50Н |
49 (5) |
Ø 26х140 (Ø 36x140 с плоской насадкой) |
0,13 |
0,038 |
1,6 |
УЗДТ-10Н |
9,8 (1) |
0,058 |
0,017 |
0,8 |
|
УЗДТ-100Н |
98 (10) |
0,18 |
0,052 |
3,2 |
Минимальная толщина объекта контроля 2 мм*.
Минимальная масса объекта контроля, в зависимости от конфигурации объекта контроля от 1 до 0,3 кг*.
*- при меньших значениях требуется фиксация объекта контроля в тисках или притирка к массивной шлифованной плите.
** - при твердости 400 НВ (42,5 HRC).
*** - при больших значениях проводить измерения с увеличенным количеством усреднений.
