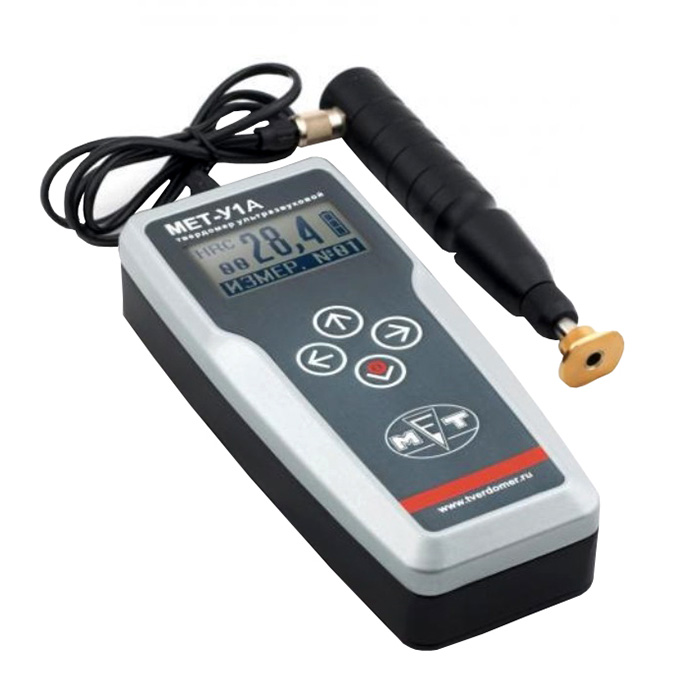

Ультразвуковой твердомер МЕТ-У1А
В основе работы ультразвукового твердомера МЕТ-У1А лежит метод ультразвукового контактного импеданса (UCI). Он позволяет эффективно контролировать изделия, имеющие сложную форму и труднодоступные зоны. Работая с таким устройством, Вы сможете исследовать объекты, контроль которых с помощью динамических моделей твердомеров затруднен или вовсе не возможен. Например, тонкостенные трубы, мелкие детали, стальные листы, резервуары и многое другое. Помимо этого, представленная модель прибора отлично справится с измерением твердости металлических покрытий.
Остановимся подробнее на принципе работы твердомера. В его основе лежит определение частот, с которыми свободно колеблется индентор, находящийся под постоянным внешним воздействием. В роли индентора при этом выступает акустический резонатор с алмазной пирамидой Виккерса. Данный метод, реализуемый в работе ультразвукового твердомера МЕТ-У1А, позволяет измерять твердость контролируемых материалов с высокой степенью точности.
Твердомер портативен, обладает сравнительно небольшими габаритами и широкими функциональными возможностями. С его помощью возможно не только измерять твердость по стандартизированным шкалам, но и осуществлять калибровку других шкал твердости. Одной из важнейших функций устройства является также определение предела прочности на разрыв. Измеритель обладает отличными техническими характеристиками и низкими погрешностями.
Отличительной особенностью представленной модели твердомера является его особое исполнение в алюминиевом корпусе. Обращаем Ваше внимание на то, что ультразвуковой твердомер МЕТ-У1А сертифицирован и внесен в Государственный реестр Средств измерений. За дополнительной информацией обращайтесь к менеджерам World-NDT.
Твердомер МЕТ-У1А предназначен для локального измерения твердости различных изделий методом ультразвукового контактного импеданса (UCI) по шкалам Бринелля (НВ), Роквелла (HRC), Виккерса (HV), Шора "D" (HSD), а также для определения предела прочности на растяжение изделий из углеродистых сталей перлитного класса.
В отличие от динамического метода, измерение твердости деталей с помощью ультразвука не накладывает жестких ограничений на массу детали и практически не оставляет следов на поверхности объекта контроля. Однако, необходимо помнить, что работа с ультразвуковым датчиком требует специальных навыков от оператора – в момент проведения измерения рука не должна дрожать, обеспечивая постоянное вертикальное усилие на корпус датчика (не менее 1,5 кг на протяжении 3-4 сек.) пока не прозвучит звуковой сигнал. Для исключения возможной погрешности от оператора рекомендуется использовать штатив или кондуктор к датчику ультразвуковому У1.
Комплекты поставки ультразвукового твердомера МЕТ-У1А:
При поставках по России и в страны ближнего зарубежья
- Электронный блок;
-
датчик ультразвуковой У1;
-
блок питания;
-
аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса;
-
четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса;
-
паспорт и Методика Поверки;
-
свидетельство о поверке "ФГУП ВНИИФТРИ";
-
кабель для связи с компьютером через USB-порт;
- CD-диск с програмным обеспечением;
- универсальный чехол;
- упаковочная сумка.
-
Электронный блок;
-
датчик ультразвуковой У1;
-
блок питания;
-
аккумуляторная батарея: тип NiMh, размер С для пластмассового корпуса;
-
четыре аккумуляторных батареи: тип АА, 1,2 В для алюминиевого корпуса;
-
паспорт (на английском языке);
-
Calibration certificate (VNIIFTRI);
-
кабель для связи с компьютером через USB-порт;
-
CD-диск с програмным обеспечением;
- универсальный чехол;
- упаковочная сумка.
Дополнительные принадлежности к ультразвуковому твердомеру МЕТ-У1А:
• эталонные меры твёрдости (гост 9031-75; 8.426-81);
• притирочная смазка;
• штатив для датчика;
• шлифовальная машинка на аккумуляторах;
• сменная насадка к датчику;
• кондуктор датчика;
• короткий датчик.
Эталонные меры твёрдости (гост 9031-75; 8.426-81):
- Меры твердости Роквелла МТР (HRC);
- Меры твердости Бринелля МТБ (HB);
- Меры твердости Виккерса МТВ (HV);
- Меры твердости Шора МТШ (HSD).
Пространственное положение твердомера при измерении |
любое (не влияет на точность показаний) |
Обработка результатов измерений в твердомере |
вычисление среднего значения из данных, сохранённых в памяти; |
Обработка результатов измерений на компьютере |
передача данных на компьютер через высокоскоростной USB-порт; эксклюзивное програмное обеспечение. |
Подсветка дисплея |
Есть |
Одновременная индикация на дисплее |
шкала твердости |
Количество измерений сохраняемых в энергонезависимой памяти, сохраняемой при выключении твердомера |
100 |
Автоматическое отключение питания, время, сек. |
150 |
Время непрерывной работы с полной зарядкой аккумуляторной батареи, не менее, ч: |
20 |
Время полной зарядки аккумуляторной батареи, ч. |
8 |
Электропитание твердомера: |
|
Диапазон температур, от / и до /, °С: |
-35 ... +60 |
Относительная влажность воздуха, % |
30 ... 80 |
Наличие драгоценных металлов и камней: |
|
Габаритные размеры, мм: |
|
Масса твердомера, кг: |
|
Время одного измерения твёрдости, с |
4 |
Шероховатость измеряемой поверхности, не более, Ra |
2,5 |
Радиус кривизны измеряемой поверхности, не менее, мм: |
5 |
Масса контролируемого изделия, не менее, кг: |
0,01 |
Толщина контролируемого изделия, не менее, мм: |
|
Глубина проникновения алмазной пирамиды ультразвукового датчика в контролируемое изделие, в среднем, мм: |
0,03 |
Ресурс датчика (минимальное количество измерений): |
200000 |
Усилие нажатия на датчик ультразвуковой У1, не менее, Н |
14,7 |
Минимальный диаметр площадки на изделии для установки датчика, мм: |
7 (по заказу - 5) |
Размер отпечатка на измеряемой поверхности (длина диагонали), мм: |
0,07 |
Диапазон измерения твердости и погрешность ультразвукового толщиномера МЕТ-У1А
Шкалы твердости |
Диапазон измерения |
Погрешность, не более |
По шкале "С" Роквелла |
(20-70) HRC |
1,5 HRC |
По шкале Бринелля |
(75-650) НВ |
10 НВ |
По шкале Виккерса |
(75-1000) HV |
12 HV |
По шкале Шора |
(23-102) HSD |
2 HSD |
Предел прочности на разрыв Rm |
(378-1736 Мпа) |
5 % |
Ультразвуковой твердомер МЕТ-У1А аттестован в Госстандарте России (сертификат утверждения типа №7951), зарегистрирован в Государственном реестре средств измерений России под №19623-00, и в реестрах средств измерений Украины и Беларуси, а также внесен в отраслевой реестр средств измерений МПС РФ.
