Ультразвуковой твердомер ТКМ-459М (модель ТКМ-459)
Высокоточный ультразвуковой твердомер ТКМ-459 предназначен для специалистов, ценящих высокое качество неразрушающего контроля. Он применим для исследования поверхностноупрочненных слоев, хромированных покрытий, а также оценки механической прочности материалов. Перед Вами современный измеритель, демонстрирующий высокое качество измерений даже в самых жестких условиях. Широкие функциональные возможности и отличные технические характеристики делают его применимым во многих областях современной промышленности.
Ультразвуковой твердомер ТКМ-459 измеряет твердость не только по основным и стандартизированным шкалам твердости, но по специальным - HRA, HRB, HSD. В твердомере реализован современный интерактивный интерфейс, который, безусловно, станет доступным для каждого пользователя. Кроме всего прочего, измеритель оснащен целым рядом дополнительных функций. Например, функцией программирования собственных шкал измерения. Прибор портативен и может быть применим как в производственных, так и в полевых условиях, а также в цехах и лабораториях.
Работая с ультразвуковым твердомером представленной модели, специалист сможет без труда определить твердость стенок тонкостенных и сложнопрофильных изделий. При этом на результатах измерений никак не скажется положение датчика в пространстве. Отметим, что, при желании пользователя, прибор может быть оснащен сменными датчиками различной конструкции, а также насадами и штативом. В процессе измерений может быть проведена корректировка показаний твердомера по двум мерам твердости. Обратите внимание на исполнение прибора. Измеритель имеет ЖК-дисплей, прочный корпус и небольшие габариты.
Таким образом, ультразвуковой твердомер ТКМ-459 – это отличный инструмент для выполнения как стандартных, так и нестандартных задач ультразвукового контроля. Он, безусловно, сделает Ваш измерительный процесс удобным и обеспечит максимально точное измерение твердости.
Твердомер ТКМ-459M ультразвуковой - высокоточный портативный прибор для быстрого измерения твердости металлов и металлических изделий.
Применяется для неразрушающего контроля объектов в различных отраслях промышленности: металлургической, машиностроительной, авиастроительной, судостроительной, атомной, нефте-газовой и других.
ТКМ-459М выполняет контроль твердости:
- углеродистых и конструкционных сталей,
- поверхностно-упрочненных изделий (цементация, азотирование, закалка ТВЧ и др.),
- жаропрочных, коррозионно-стойких, нержавеющих и др. сталей,
- гальванических покрытий (хром), наплавок,
- изделий сложной конфигурации (зубьев шестерен, валов),
- тонкостенных и малогабаритных изделий,
- изделий из мелкозернистых материалов при локальном исследовании свойств материалов.
Отличительные особенности:
- Стабильные показания вне зависимости от усилия и времени прижатия датчика к контролируемой поверхности.
- Измерение твердости в труднодоступных местах - пространственное положение датчика не влияет на результат измерения.
- Сверхмалая площадь зоны контроля - от 1 мм.
- Контроль в пазах и глухих отверстиях - от 5 мм.
- Практически незаметный отпечаток на «зеркальных» поверхностях.
- Малая чувствительность к кривизне поверхности, толщине и массе изделия.
- Предусмотрено оповещение о выходе результата измерения за установленные пределы.
Особенности конструкции ТКМ-459М:
- Легкий, эргономичный корпус для эксплуатации в лабораторных и цеховых условиях.
- Интуитивный интерфейс соответствует мировым стандартам вычислительной техники и организован по принципу «ВКЛЮЧИ И РАБОТАЙ».
- Графический дисплей функционирует даже при отрицательных температурах, позволяет четко видеть показания при любом освещении.
- Гибкая организация памяти для записи результатов измерений и последующего анализа.
- Оперативная корректировка показаний прибора по одной или 2-м образцовым мерам твердости.
- Программирование:
- дополнительных калибровок к шкалам твердомера с использованием не более чем 2-х контрольных образцов;
- дополнительных шкал с использованием от 2-х до 10-ти контрольных образцов.
Требования к контролируемому изделию:
Масса более 1 кг, толщина более 2 мм |
дополнительная подготовка не требуется |
Масса менее 1 кг |
изделие необходимо закрепить в тисках, либо зафиксировать на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
Толщина менее 2 мм |
изделие «притереть» на опорной плите с помощью фиксирующей пасты («ЦИАТИМ» или др.) |
Шероховатость поверхности 1,6 Ra |
обеспечивается наибольшая точность измерений, не требуется увеличение количества усреднений |
Режимы работы УЗ твердомера ТКМ-459М:
Режим измерения |
Отображение результатов измерений |
Применение |
по основным шкалам |
основные единицы твердости: по Роквеллу HRC, по Бринеллю HB, по Виккерсу HV |
измерение твердости основной массы контролируемых изделий |
с использованием дополнительных калибровок к основным шкалам |
по шкалам HRA, HRB, HSD и пределу прочности (МПа, пересчет по ГОСТ 22791-77) |
контроль твердости высоколегированных сталей, специализированных чугунов и цветных металлов |
по дополнительным шкалам (определяются пользователем или добавляются производителем) |
шкалы программируются самим пользователем |
решение специальных задач |
Обработка результатов в памяти прибора:
- Автоматический отброс результатов, некорректно проведенных замеров.
- Вычисление среднего значения, среднеквадратичного отклонения.

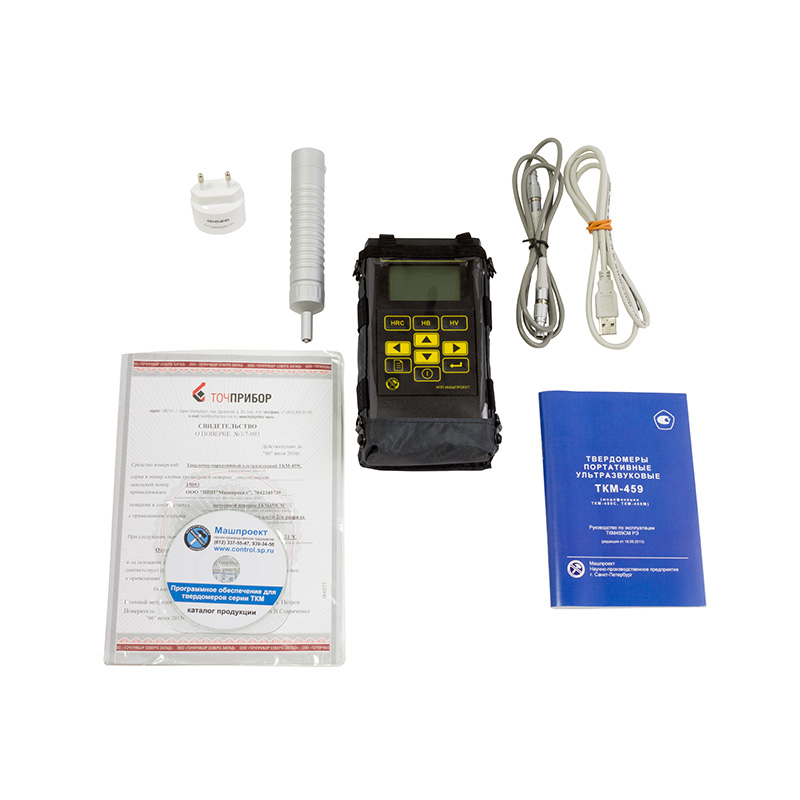

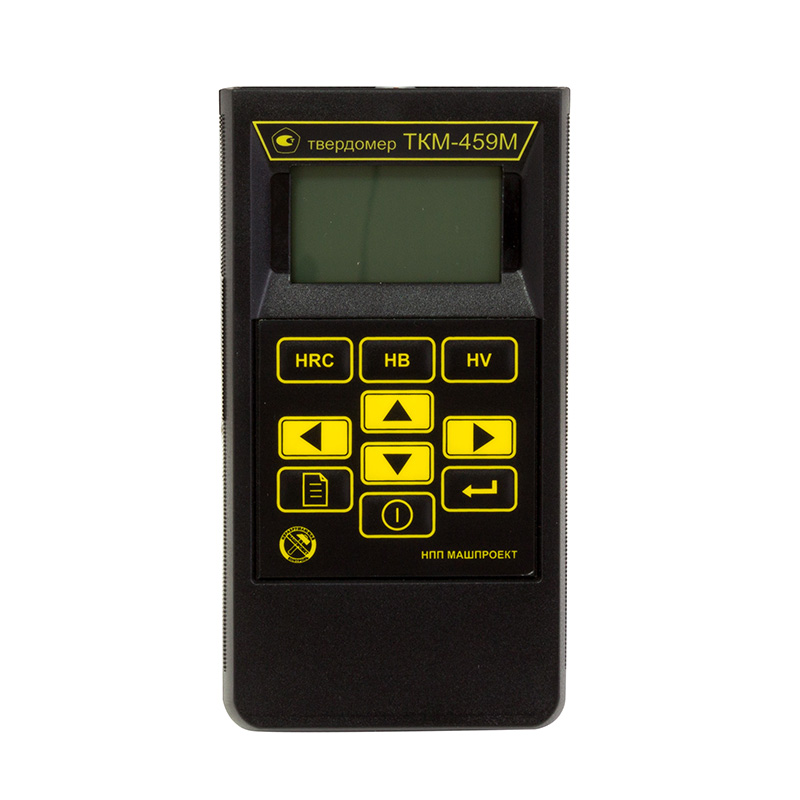

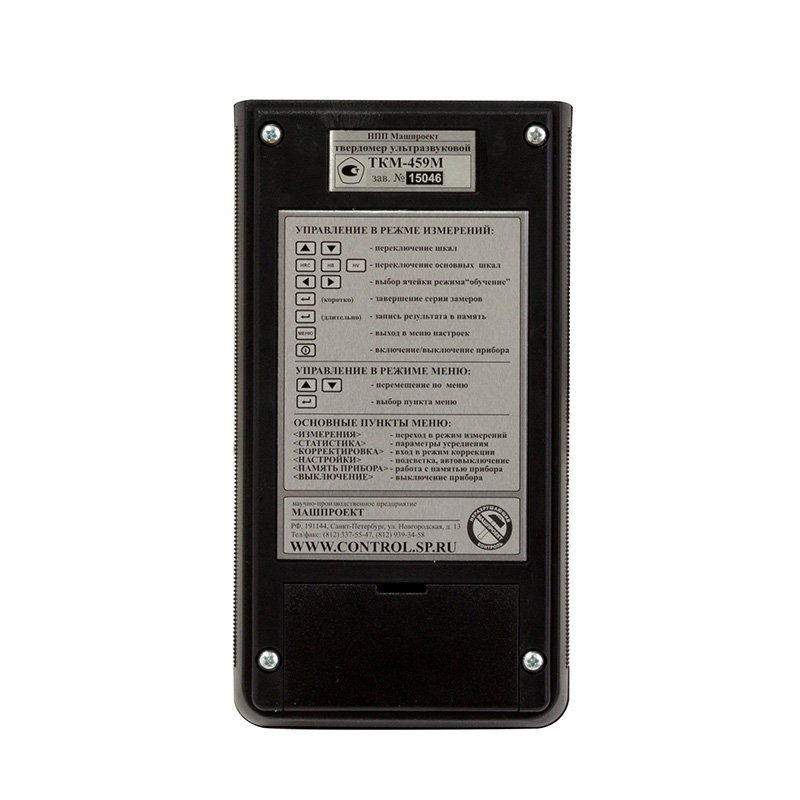

Электронный блок твердомера |
+ |
Аккумулятор (заранее установлен в прибор) |
+ |

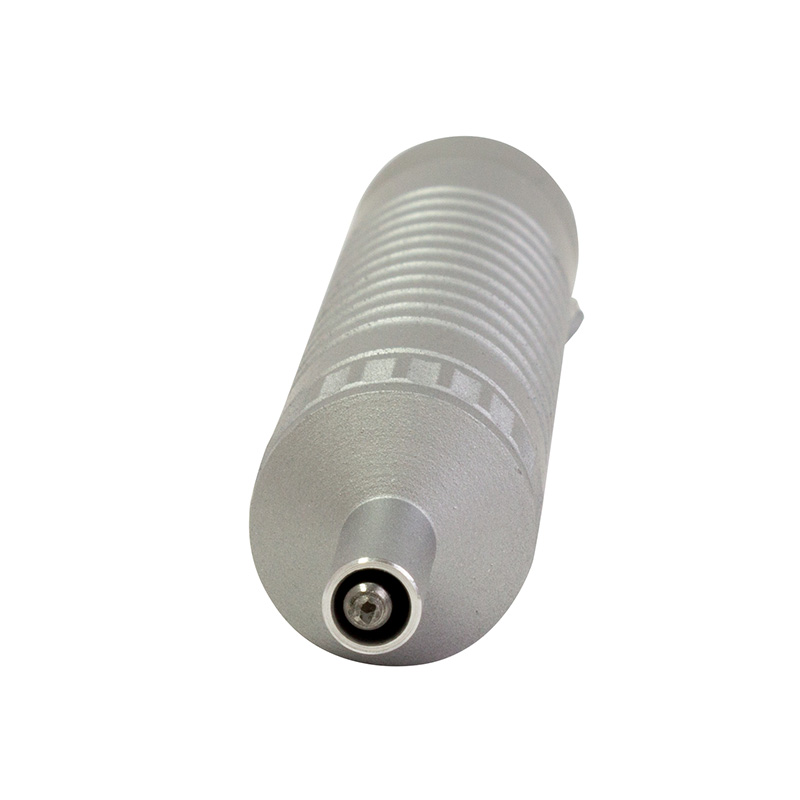

Датчик тип «А» (50Н) штатный |
+ |
Соединительный кабель |
+ |
Зарядное устройство |
+ |
Диск с ПО |
+ |
Руководство по эксплуатации (совмещенное с паспортом) |
+ |
Свидетельство о поверке (или отметка в РЭ) |
+ |
USB-кабель для подключения к ПК |
+ |
Защитный чехол |
+ |
Манжета для фиксации прибора в чехле на руке оператора |
+ |
Ремень для фиксации прибора в чехле на груди оператора |
+ |

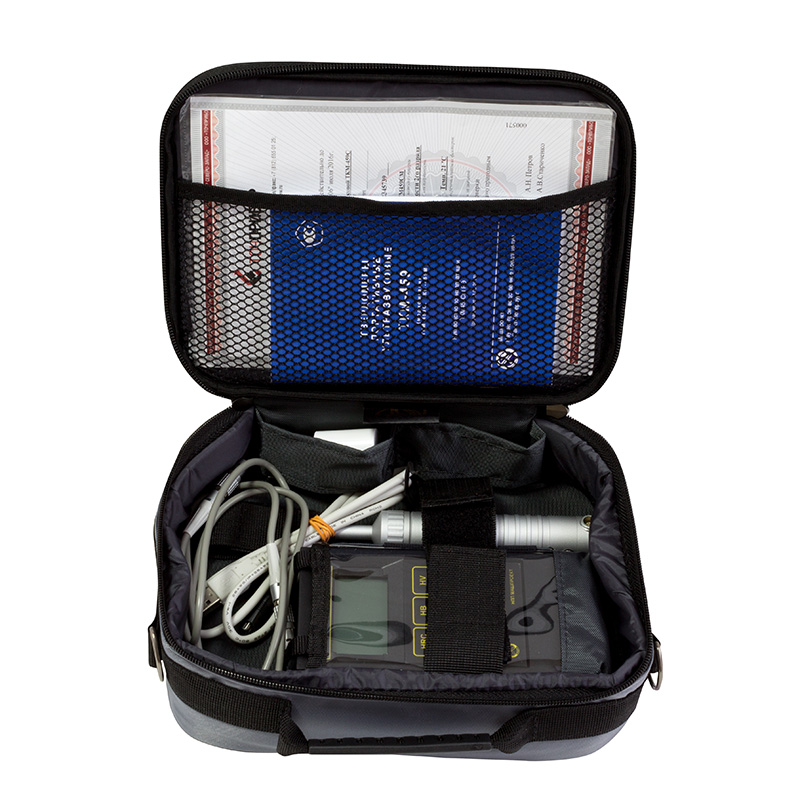

Сумка для безопасной переноски и хранения |
+ |
Дополнительные принадлежности:
- Сменные датчики различной конструкции и нагрузки.
- Специализированная насадка «U-459» для позиционирования датчика на сложных поверхностях.
- Эталонные меры твердости (по ГОСТ 9031–75).
- Специальные контрольные образцы твердости из различных материалов.
- Штатив для фиксации малогабаритных деталей.
- Штатив для позиционирования датчика твердомера для обеспечения стабильного усилия и перпендикулярности к измеряемой поверхности при контроле малых и тонких изделий.
- Соединительные кабели.
- Аккумуляторная шлифовальная машинка для подготовки зоны контроля на поверхности изделия.
ПАРАМЕТРЫ |
ЗНАЧЕНИЯ |
Диапазон измерений твердости по основным шкалам |
|
по Бринеллю |
90 - 450 НВ |
по Роквеллу С |
20 - 70 HRC |
по Виккерсу |
240 - 940 HV |
Пределы абсолютной погрешности при измерении твердости по основным шкалам: |
|
по Бринеллю |
|
в диапазоне (90...150) НВ |
±10 НВ |
в диапазоне (150...300) НВ |
±15 НВ |
в диапазоне (300...450) НВ |
±20 НВ |
по Роквеллу С |
±2 HRC |
по Виккерсу |
|
в диапазоне (240...500) HV |
±15 HV |
в диапазоне (500...800) HV |
±20 HV |
в диапазоне (800...940) HV |
±25 HV |
Диаметр площадки на поверхности изделия для установки датчика |
- от 1 мм на плоскости, |
Количество возможных дополнительных калибровок к шкалам твердомера |
5 для каждой шкалы |
Количество дополнительных шкал |
3 |
Время одного замера твердости |
2 сек. |
Число замеров для вычисления среднего значения |
1–20 |
Емкость памяти результатов измерений |
6000 |
Максимальное количество именных блоков результатов измерений, создаваемых в памяти |
30 |
Количество алгоритмов отброса заведомо ложных результатов измерений при вычислении среднего значения |
3 |
Сигнализация о выходе результата измерения за допустимые границы |
нет |
Связь с компьютером |
USB |
Питание |
LI-ion аккумулятор |
Размеры электронного блока твердомера |
150x81x31 мм |
Масса электронного блока твердомера |
300 г |
Масса штатного датчика «А» |
150 г |
Диапазон рабочих температур |
-15 ... + 35 °С |
Гарантийный срок эксплуатации |
не более 30 мес. с даты выпуска |
Межповерочный интервал твердомера |
1 год |
ТКМ-459М прошел Государственную метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и Республики Беларусь. Соответствует требованиям ТР ТС 004/2011 и ТР ТС 020/2011.
