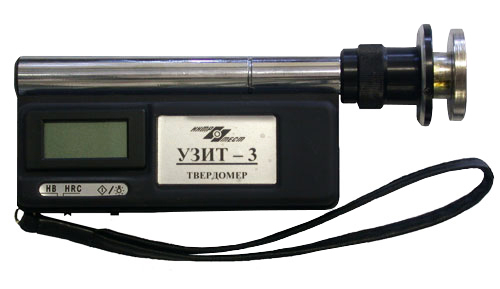

Ультразвуковой твердомер УЗИТ-3
УЗИТ-3 используется для проведения твердометрии объектов, изготовленных из сталей. В основе работы измерительного устройства лежит метод акустического сопротивления или импеданса. Фактически процесс определения твердости сводится к вдавливанию в поверхность объекта контроля специального элемента – индентора. Используя УЗИТ-3, можно измерять твердость сразу по нескольким шкалам, среди которых Бринелль и Роквелл.
Достоинством представленной модели можно считать то, что с ее помощью становится возможным контролировать не только плоские, но и цилиндрические поверхности. С этой целью прибор комплектуется специальными насадками сразу двух видов.

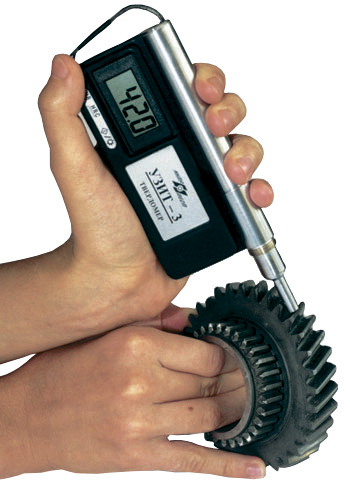

Отличительной особенностью ультразвукового твердомера является то, что с его помощью можно исследовать объекты самых разных форм и размеров, включая как крупногабаритные изделия, так и мелкие детали, изготовленные из сталей. При работе с ним, оператор может контролировать криволинейные поверхности, края изделий, а также другие места, контроль которых с использованием других аналогичных приборов может быть затруднен или вовсе недоступен.
Нельзя не отметить удобство работы и отличное конструкторское исполнение твердомера. Измеритель выполнен таким образом, что электронный блок совмещен с преобразователем, что делает модель удивительно компактной и портативной. Еще одним очевидным достоинством УЗИТ-3 можно считать достаточно продолжительное время непрерывной работы. Кроме этого, прибор имеет функцию автоматического отключения, благодаря которой неэффективного расхода батареи не происходит. В результате чего при работе с такой моделью твердомера практически исключена возможность непредвиденного разряда батареи.
Необходимо отметить, что ультразвуковой твердомер УЗИТ-3 внесен в Государственный реестр средств измерений РФ.
Ультразвуковой твердомер УЗИТ-3 предназначен для измерения твердости стальных изделий методом измерения акустического импеданса при внедрении магнитостриктора с алмазом Виккерса в поверхность изделия.
- Измеритель твердости УЗИТ-3 1 шт.;
- насадка на датчик для работы на плоских поверхностях 1 шт.;
- опорное кольцо для цилиндрических поверхностей 1 шт.;
- батарея 6F22 1 шт.;
- руководство по эксплуатации РЭ 427113-002-20872624-00 1 экз.;
- методика поверки МП 05-261-01 1 экз.;
- футляр 1 шт.
Дополнительные принадлежности к твердомеру УЗИТ-3:

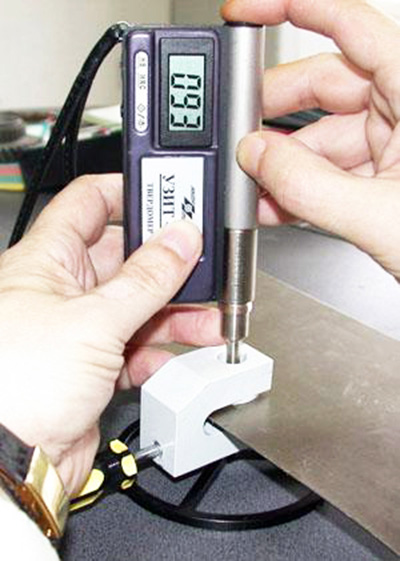

- струбцина к твердомеру УЗИТ-3 для измерения твердости тонких стальных листов (менее 3-4 мм);
- штатив к твердомеру УЗИТ-3 для контроля мелких деталей;
- столик координатный с тисами к штативу для контроля мелких деталей.
Диапазон измерения твердости в единицах: По Роквеллу По Бринеллю |
от 20 до 70 HRC от 80 до 450 HB |
Предел допускаемой абсолютной погрешности измерения твердости образцовых мер второго разряда МТР, МТБ по ГОСТ 9О31 не превышает: Мера МТР 65 ± 5 HRC не более Мера МТБ 100 ± 25 НВ не более Мера МТБ 200 ± 50 НВ не более Мера МТБ 400 ± 50 НВ не более ПРИМЕЧАНИЕ: Указанная в данном пункте погрешность относится к среднеарифметическому значению твердости из пяти единичных измерений (среди которых нет промахов). Погрешность единичного измерения не нормируется. |
±2,0 HRC ±1,5 HRC ±1,5 HRC |
Время одного измерения, cек., не более |
3 |
Индикация - цифровая с запоминанием результата измерения |
20 |
цена единицы младшего разряда: HRC |
1 ед. 0,1 ед. |
Рабочее напряжение питания прибора, В |
7,5-9 |
Потребляемый ток, мА, не более |
2 |
Габаритные размеры, мм, не более |
140х60х25 |
Масса прибора с датчиком и батареей, кг, не более |
0,2 |
Сертификат об утверждении типа средств измерений Российской Федерации.
