Универсальный шаблон сварщика УШС-3

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

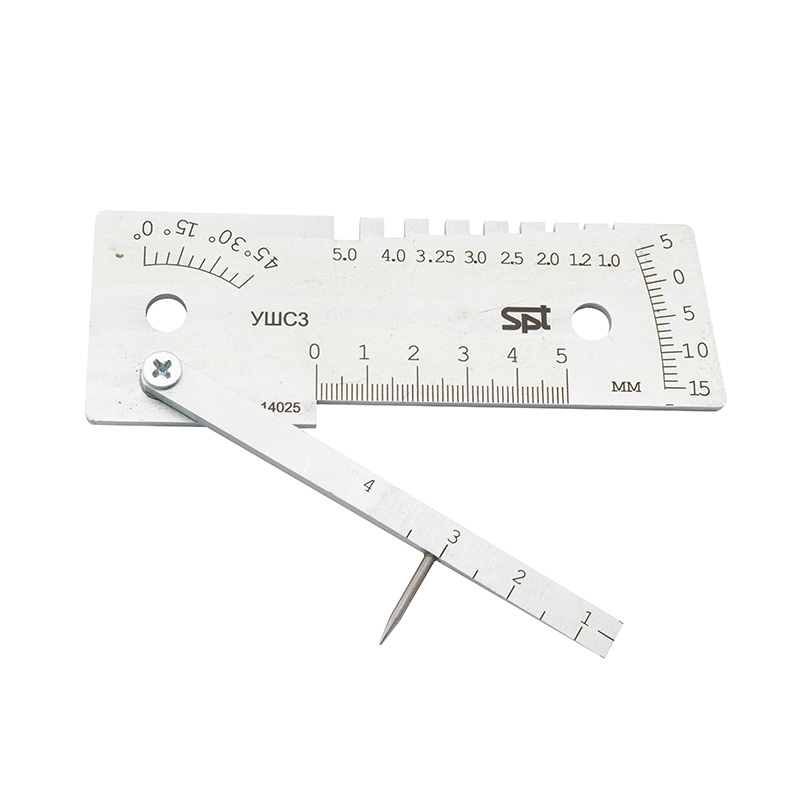

Прочный и универсальный сварочный шаблон УШС-3 отличается долговечностью и функциональностью. Он изготовлен из прочного материала – углеродистой стали. Это делает его устойчивым к термическим и химическим воздействиям, резким перепадам температур и позволяет использовать при сварочных работах. Обратите внимание на внешнее исполнение. На шаблоне имеется несколько шкал, каждая из которых предназначена для разных задач. Данный инструмент может использоваться в самых разных случаях – при измерении зазоров между свариваемыми объектами, при контроле разных типов дефектов, размеров электродов, отдельных элементов сварных швов и т.д. Можно с уверенностью сказать, что это классический измерительный инструмент, который не теряет своей популярности с течением времени. Им пользуются как уже опытные мастера, так и новички, так как он позволяет проводить замеры быстро и точно. Такой шаблон сослужит долгую службу, и этому способствует не только высокое качество материалов, используемых при его изготовлении, но и четкое обозначение всех шкал, которые останутся различимыми, даже если сотрется поверхностный слой шаблона.

Сварочный шаблон УШС-3 поставляется уже с калибровкой, что очень удобно. Заказчику не придется отдельно калибровать инструмент и обращаться к специалистам за этой услугой. Также в комплект поставки входит технический паспорт и транспортировочный чехол. Масса измерителя не превышает и двухсот грамм, что делает его очень легким и мобильным. Такой шаблон поместится даже в кармане. При этом средняя наработка на отказ составляет около десяти тысяч рабочих циклов. Всего устройство имеет пять шкал, что позволяет решать широкий круг самых разных задач, сопряженных со сварочными работами.

Средний срок эксплуатации сварочного шаблона УШС-3 составляет пять лет.

Универсальный шаблон сварщика УШС-3 предназначен для измерения контролируемых параметров труб, контроля качества сборки стыков соединений труб, а также для измерения параметров сварного шва при его контроле.

Шаблоны УШС-3 являются неотъемлимым предметом в сварочном учебном центре. Также они входят в обязательный список комплекта визуального контроля. Шаблон сварщика универсальный предназначен для контроля элементов разделки под сварной шов, электродов и элементов сварного шва.

Применение шаблонов УШС-3 допускается на предприятиях и в организациях, проводящих сварочные работы.

На основании шаблонов сварщика, с помощью оси установлен движок с неподвижно закрепленным на нем указателем. УШС-3 предназначен для использования как в помещении, так и на открытом воздухе.

УШС-3 поставляется с калибровкой.

  • Шаблон УШС-3
  • Паспорт
  • Чехол

НАИМЕНОВАНИЕ ХАРАКТЕРИСТИКИ

ЗНАЧЕНИЕ

Диапазон измерения глубины дефектов (вмятин, забоин) , глубины разделки шва до корневого слоя, превышения кромок (шкала Г), мм

0 – 15

Диапазон измерения высоты усиления шва (шкала Г), мм

0 – 5

Диапазон измерения величины притупления и ширины шва (шкала Е), мм

0 – 50

Диапазон измерения величины зазора (шкала И), мм

0.5 – 4

Диапазон измерения углов скоса кромок (шкала Д), мм

0° - 45°

Номинальные значения измерения диаметров электродов (шкала Ж), мм

1; 1.2; 2; 2.5; 3; 3.25; 4; 5

Цена деления шкала Г и Е, мм
шкала И, мм
шкала Д, град
1.0
0.5
Предел допускаемых отклонений шкал при контроле
- высота усиления шва (шкала Г), мм
- величины зазора, (шкала И) мм
- величины притупления и ширины шва (шкала Е), мм
- углов скоса кромок, (шкала Д), мм

± 0.5
± 0.25
± 0.5
± 2.5°
Отклонение от номинального значения расстояния между любым штрихом и началом шкалы Е (начало шкалы должно совпадать с плоскостью Л), мм
± 0.5
Предел допускаемых отклонений ширины пазов Ж:
- для пазов до 3мм, мм
- для пазов 3мм и 3.25мм, мм
- для пазов свыше 3.25мм, мм

0…+0.1
0…+0.12
0…+0.3

Габаритные размеры, мм

130х45х15

Масса шаблона, кг не более

0.2

Средняя наработка на отказ, циклов не менее

10 000

Средний срок службы, лет

5
