Дефектоскоп магнитопорошковый МД-12ПЭ
Наличие на складе:
уточняйте у менеджера
Производство:
Украина
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
При рассмотрении современной модели дефектоскопа МД-12ПЭ хочется отметить высокую производительность и продуманное исполнение устройства. Оно с высокой точностью определяет все присутствующие дефекты, включая трещины, при исследовании шеек осей колесных пар и другого подобного оборудования. Прибор обладает важной функцией автоматического размагничивания, что существенно повышает комфорт работы и способствует легкости проведения неразрушающего контроля. В основе работы лежит явление притяжения легких частичек магнитного порошка под действием магнитного поля, которое возникает в местах нарушения структуры и таким образом позволяет своевременно индицировать его.
Дефектоскоп МД-12ПЭ на начальном этапе исследования объекта осуществляет его намагничивание. Для этого применяются специальные намагничивающие устройства. Магнитный поток в местах нарушения сплошности частично перераспределяется, а на поверхности изделия возникают магнитные полюсы, которые притягивают частички порошка, таким образом, дефект становится видимым для оператора, и зарегистрировать его наличие не представляет собой сложности. Реализуемый принцип показывает хорошую эффективность, вот уже на протяжении многих лет используется как один из основных методов неразрушающего контроля, а магнитопорошковые дефектоскопы составляют хорошую конкуренцию аналогам, реализующим другие методы дефектоскопии.

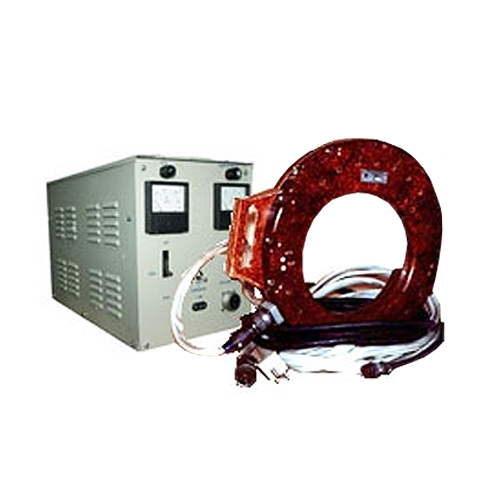

В состав устройства входит намагничивающее устройство, блок управления, несколько кабелей, распылитель для удобного нанесения порошка, несколько запасных частей, а также дополнительные принадлежности. Так, например, вместе с дефектоскопом МД-12ПЭ поставляются светильник, ванночка, лампа накаливания и т.д. При желании заказчик может также дозаказать необходимые аксессуары.
Дефектоскоп магнитопорошковый МД12ПЭ предназначен для контроля осей колесных пар и других деталей диаметром или максимальным размером поперечного сечения не более 180 мм.
Намагничивающее устройство дефектоскопа выполнено в виде эксцентричного соленоида с рабочим отверстием диаметром 235 мм. В корпусе соленоида с одной из сторон катушки помещен плоский кольцевой магнитопровод. Эксцентричный соленоид создает несимметричное магнитное поле. При проведении контроля детали осматривают со стороны, противоположной магнитопроводу (на этой стороне соленоида имеется тумблер для его включения).
Магнитопорошковый метод неразрушающего контроля производится в соответствии с руководящим документом РД 32.159—2000.
|
Наименование изделия (составной части, документа) |
Количество, шт. |
||
|
МД-12ПЭ |
МД-12ПС |
МД-12ПШ |
|
|
Блок управления |
1 |
1 |
1 |
|
Намагничивающее устройство: - эксцентричное - седлообразное - шеечное |
1 - - |
- 1 - |
- - 1 |
|
Монтажные части |
|||
|
Кабель сетевой |
1 1 1 |
1 1 1 |
1 1 1 |
|
Розетка РШ-п-20-IРУЗ-01-10/220 |
1 |
1 |
1 |
|
Эксплуатационная документация |
|||
|
Руководство по эксплуатации |
1 |
1 |
1 |
|
Формуляр |
1 |
1 |
1 |
|
Наименование параметра и размера |
Значение параметра, размера |
||
|
Вид исполнения |
|||
|
МД-12ПЭ |
МД-12ПС |
МД-12ПШ |
|
|
Габаритные размеры блока управления, не более, мм |
275×380×320 |
||
|
Габаритные размеры намагничивающего устройства, мм более, мм |
536×60×420 |
472×215×353 |
508×76×330 |
|
Масса блока управления, не более, кг |
21 |
||
|
Масса принадлежностей, не более, кг |
3 |
||
|
Масса намагничивающего устройства, не более, кг |
9 |
17 |
9 |
|
Длина сетевого кабеля, м |
5±0.05 |
||
|
Длина соединительного кабеля, м |
10±0.05 |
||
|
Диаметр рабочего отверстия намагничивающего устройства, не менее, мм |
235 |
270 |
200 |
|
Полная мощность, потребляемая дефектоскопом при номинальном напряжении сети с включенным намагничивающим устройством и контролируемой деталью, не более, кВт |
1.85 |
2.5 |
2.2 |
|
Эффективное значение тока намагничивания дефектоскопа при номинальном напряжении сети с включенным намагничивающим устройством без контролируемой детали, не менее, А |
35 |
46 |
45 |
|
Амплитудное значение напряженности магнитного поля намагничивающего устройства без контролируемой детали, не менее, А/м: - в центре рабочего отверстия; - у верхнего края рабочего отверстия. |
- |
15×103 |
- |
- Питание дефектоскопа осуществляется от сети однофазного переменного тока частотой 50 Гц напряжением 220В с допустимым отклонением от плюс 10 до минус 15%.
- Напряжение на вторичной обмотке трансформатора намагничивающего устройства при номинальном напряжении сети – (36±3) В.
- Время установления рабочего режима дефектоскопа не более 1 мин.
- Порог чувствительности дефектоскопа:
- ширина раскрытия – 0.002 мм и более;
- протяженность – 5 мм и более.
