Устройство намагничивающее МД-7
Устройство намагничивающее МД-7 на постоянных магнитах предназначено для намагничивания отдельных участков деталей и изделий из ферромагнитных материалов при контроле магнитопорошковым методом способом приложенного поля по ГОСТ 21105 «Контроль неразрушающий. Магнитопорошковый метод».
Выпускается в двух модификациях:
- МД-7 – со сменными полюсными наконечниками;
- МД-7К – без сменных полюсных наконечников.
Отличительные особенности:
- контроль изделий сложной формы;
- наличие жесткого (шарнирного) и гибкого магнитопроводов;
- широкий ассортимент сменных полюсных наконечников (для модификации МД-7);
- простота в эксплуатации.

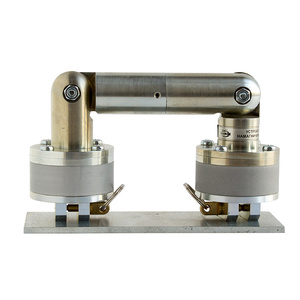

Намагничивающее устройство МД-7 (МД-7К) с жестким (шарнирным) магнитопроводом |
1 шт.* |

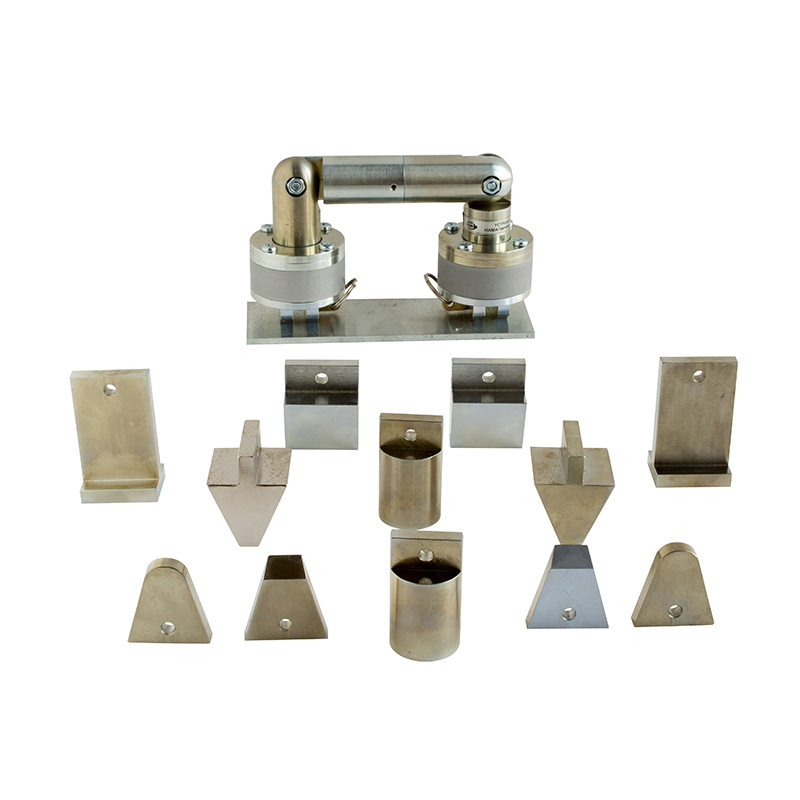

Сменные полюсные наконечники |
6 к-тов** |
Тросовая перемычка |
1 шт. |
Намагничивающее устройство МД-7 (МД-7К) Руководство по эксплуатации ЛИВЕ.415119.021.0000 РЭ |
1 экз. |
Намагничивающее устройство МД-7 (МД-7К) Паспорт ЛИВЕ.415119.021.0000 ПС |
1 экз. |
Намагничивающее устройство МД-7 (МД-7К) Методика проверки работоспособности ЛИВЕ.415119.021.0000 МП |
1 экз. |
Тест-образец |
1 к-кт |
Лупа |
1 шт. |
Отвертка |
1 шт. |
Средства для проведения МПК |
1 к-кт |
Сумка для переноски |
1 шт. |
|
Напряженность магнитного поля в центре между полюсами |
не менее 400 А/см |
Расстояние между полюсами |
не менее 60 мм |
Электрическое питание |
отсутствует |
Диапазон рабочих температур |
от – 10 до + 50 °С |
Габаритные размеры: |
|
Масса |
не более 3 кг |
* Технические характеристики указаны для намагничивающего устройства с жестким (шарнирным) магнитопроводом.
