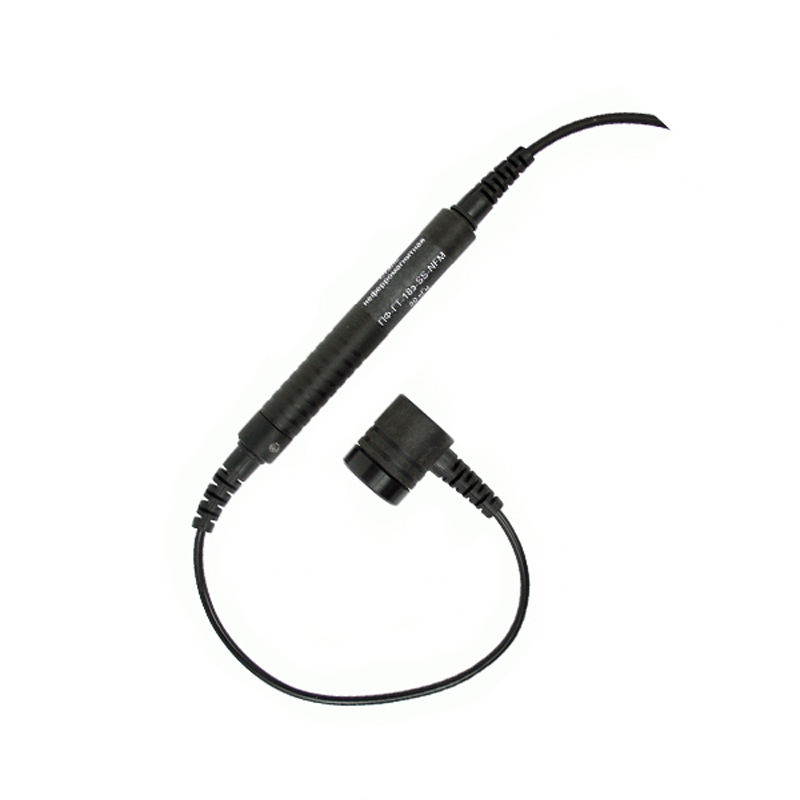

Преобразователь для контроля сварных швов ПФ-ГТ-18э-SS-NFM
Преобразователи предназначены для обнаружения подповерхностных и сквозных дефектов сварки типа: трещина, продолговатая полость, свищ, инородные включения, несплавления, непровар, прожог.
- преобразователи оснащены сменными защитными колпачками для защиты чувствительного элемента от истирания и повреждения обмоток;
- контроль сварного шва возможен как при двухстороннем, так и при одностороннем доступе;
- возможен контроль как плоских, так и угловых сварных швов с применением удерживающей оснастки.
- преобразователь;
- паспорт;
- запасные защитные колпачки — 2 шт.;
- упаковка.
Тип |
ПФ-ГТ-6э-SS-NFM |
ПФ-ГТ-18э-SS-NFM |
Материал контролируемых объектов |
сталь нержавеющая неферромагнитная |
|
Максимальная толщина контролируемого шва, Т* |
0,5-1,5 мм |
0,5-2 мм |
Минимальный обнаруживаемый дефект |
Глубина 0,5*Т, протяженность 3 мм |
Глубина 0,5*Т, протяженность 9 мм |
Диаметр зоны контроля |
7 мм |
20 мм |
Диапазон отстройки от зазора, обусловленного наличием на поверхности объекта контроля неровностей, неэлектропроводящего покрытия или загрязнения |
0-0,5 мм |
0-1,0 мм |
Частота тока возбуждения |
50 кГц |
30 кГц |
Габаритные размеры |
Ø15х110 |
Ø15х110 |
* в зависимости от электромагнитных свойств материала шва.
Примечание
Трещины, выходящие на поверхность обнаруживаются преобразователем ПФ-ОН-4-Ti.
