Рейсшина RELS СОП

4 200 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Рейсшина RELS СОП -  вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя на стандартном образце предприятия  (СОП плоский). Рейсшина облегчает процедуру настройки ультразвукового дефектоскопа с наклонными преобразователями типа П121-ХХ-ХХ/ П122-ХХ-ХХ. Особенно удобна рейсшина для начинающих дефектоскопистов.

Назначение рейсшины RELS СОП:
Рейсшина предназначена для обеспечения прямолинейного перемещения наклонных преобразователей на стандартных образцах предприятия (СОП). Линейное перемещение преобразователя обеспечивает удобство поиска и фиксацию максимума амплитуды от искусственного дефекта на СОП при работе, как прямым, так и отраженным лучом. Тщательно подобранное сочетание степени магнитного прижатия и обеспечение антипроскальзывающего эффекта позволяет быстро выставить нужное положение рейсшины на образце и надежно удерживать траекторию перемещения преобразователя на СОПе.

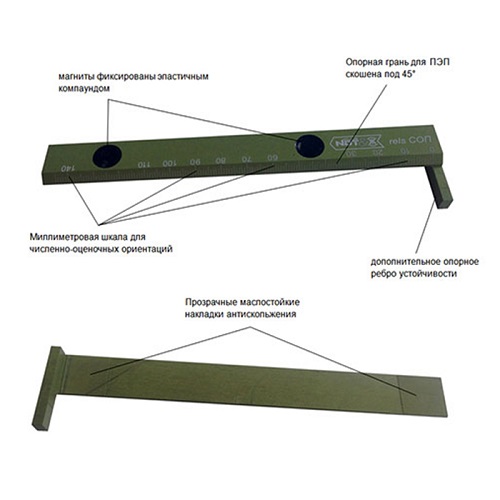

Конструктивное исполнение рейсшины RELS СОП:

  • Рейсшина изготовлена из легкого прочного авиационного сплава.
  • Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие вмятин, заусенец, царапин, режущих кромок).
  • Цветное защитно-декоративное покрытие.
  • Встроенные магниты для фиксации положения на образце. Магниты фиксированы эластичным компаундом для поглощения случайных ударно-вибрационных нагрузок, что обеспечивает надежную фиксацию магнитов в течение всего срока службы.
  • Маслостойкие элементы антискольжения рейсшины.
  • Миллиметровая шкала по всей длине (145 мм) нанесена высокоточным лазерным методом.
  • Дополнительное опорное ребро устойчивости.
  • Грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45°, что уменьшает  трение ПЭП о рейсшину.

Эксплуатационные свойства рейсшины RELS СОП:

  • Не требуется процедур крепления. Возможность мгновенной установки произвольного положения рейсшины на стандартном образце (СОП).
  • Антипроскальзывающий эффект обеспечивается даже на замасленной поверхности образца.
  • Возможность численно-оценочной ориентации преобразователей к дефектам образца.
  • Минимальное трение преобразователя о рейсшину.
  • Возможность контроля азимутального перекоса преобразователя на поверхности образца.
  • Универсальное применение на различных стальных образцах и калибрах.
