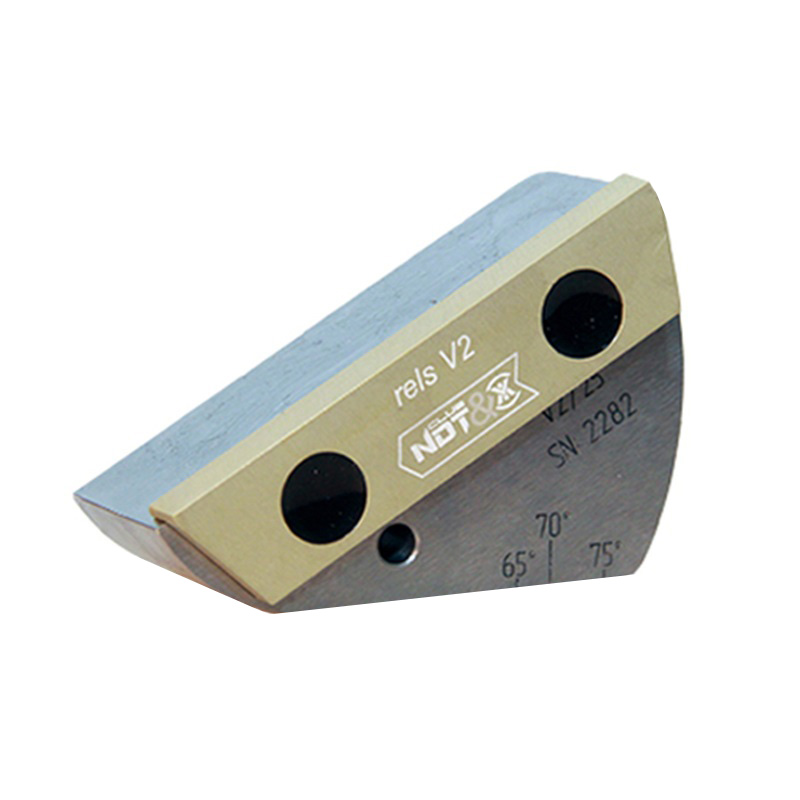

Рейсшина RELS V2
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Рейсшина RELS V2 – вспомогательное приспособление позиционирования ультразвукового наклонного преобразователя – предназначена для обеспечения прямолинейного перемещения наклонных ПЭП на образце V2/V2M и облегчения поиска максимумов сигналов от искусственных отражателей с последующей их фиксацией. Рейсшина удобна для использования с образцом V2 как в полевых условиях для оценки параметров ПЭП, так и в лабораторных условиях, например, при настройке опорного уровня АРД-диаграмм на дефектоскопах.
Назначение рейсшины RELS V2:

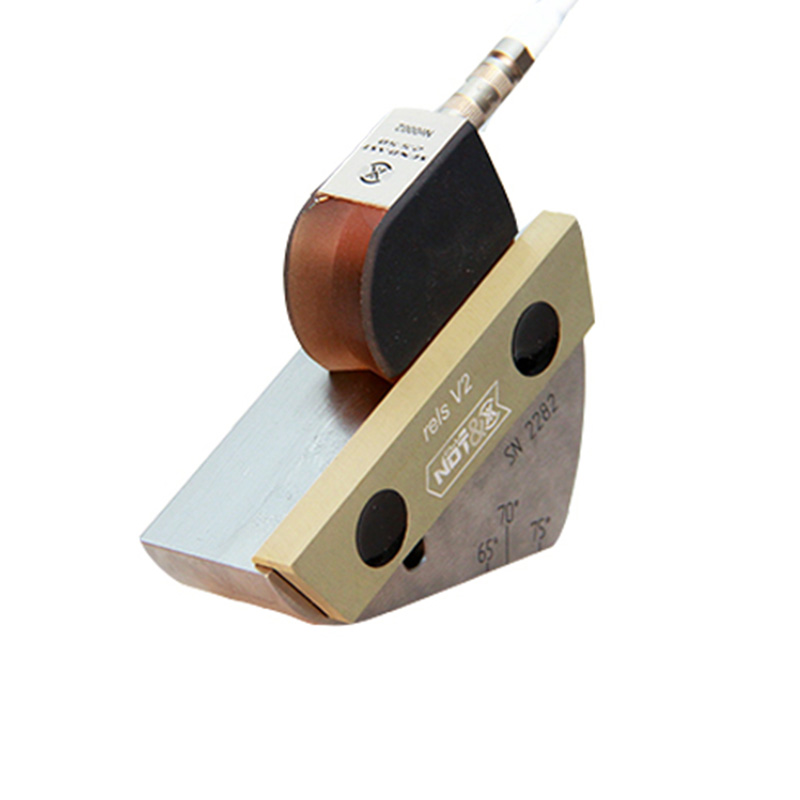

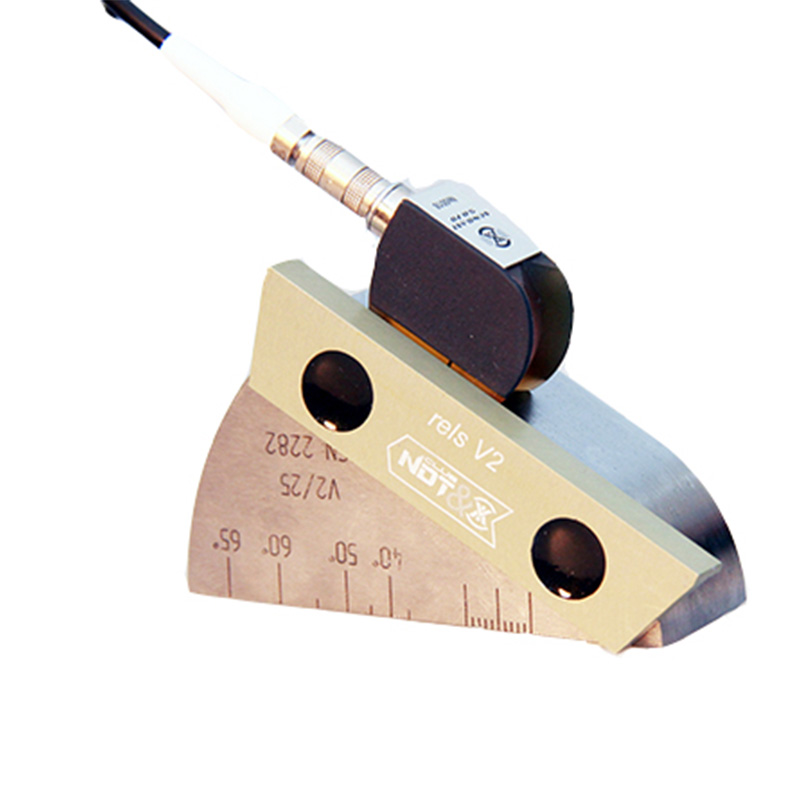

Рейсшина предназначена для обеспечения прямолинейного перемещения наклонных преобразователей на образце V2/V2M. Линейное перемещение преобразователя обеспечивает удобство поиска и фиксацию максимума амплитуды от искусственного отражателя. Тщательно подобранное сочетание степени магнитного прижатия и обеспечение антипроскальзывающего эффекта позволяет быстро выставить нужное положение рейсшины на образце и надежно удерживать траекторию перемещения преобразователя.
Конструктивное исполнение рейсшины RELS V2:
- Рейсшина изготовлена из легкого прочного авиационного сплава
- Высокоточное ЧПУ исполнение – внешний вид соответствует требованиям отраслевого стандарта ОСТ.4.ГО.070.014 (отсутствие, вмятин, заусенец, царапин, режущих кромок)
- Цветное защитно-декоративное покрытие
- Встроенные магниты для фиксации положения на образце. Магниты фиксированы эластичным компаундом для поглощения случайных ударно-вибрационных нагрузок, что обеспечивает надежную фиксацию магнитов в течение всего срока службы
- Маслостойкие элементы антискольжения рейсшины
- Грань рейсшины, вдоль которой происходит сканирование, имеет скос под 45°, что уменьшает трение ПЭП о рейсшину
Эксплуатационные свойства рейсшины RELS V2:
- Не требуется процедур крепления. Возможность мгновенной установки произвольного положения рейсшины на образце V2
- Антипроскальзывающий эффект обеспечивается даже на замасленной поверхности образца
- Минимальное трение преобразователя о рейсшину
- Возможность контроля азимутального перекоса преобразователя на поверхности образа
