Стандартные образцы КМД2-0
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
12 месяцев
Сопутствующие товары
Целевое назначение стандартных образцов КМД2-0 в том, чтобы измерять параметры, свойственные ультразвуковым импульсным дефектоскопам. К таковым параметрам относится, в первую очередь, предельно допустимая погрешность при измерениях координат и чувствительность. Процедура контроля при этом соответствует ГОСТ 23667-85.
Стандартные образцы принимают на себя опорный сигнал от отражателей цилиндрической формы.

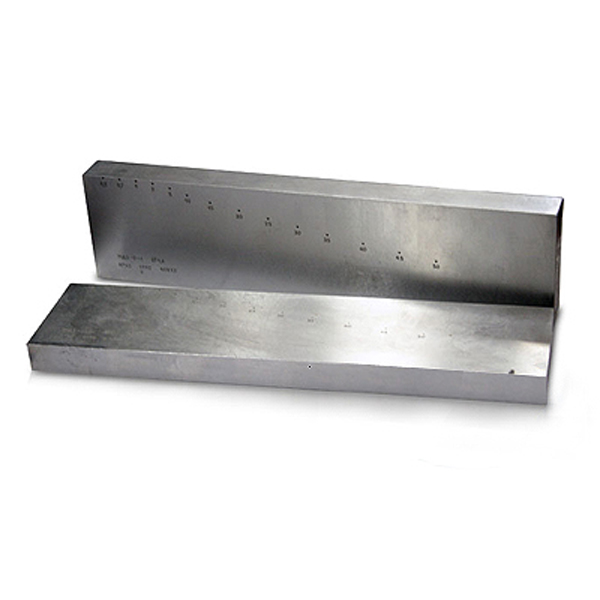

В основе стандартных образцов КМД2-0 лежит плита стали 40Х13 – прямоугольный параллелепипед, боковые стенки которого имеют отверстия, выполняющие роль сквозных отверстий.
Стандартные образцы КМД2-0 рассчитаны на работу с дефектоскопами, которые имеют наклонные пьезоэлектрические преобразователи и частоту в диапазоне от 1 до 10 МГц. К определяемым параметрам относятся:
- «мертвая зона»;
- диапазон чувствительности;
- дальность зоны контроля;
- степень отклонения условной чувствительности от номинальной.
Комплект состоит из двух образцов, каждый из которых имеет свою толщину и диаметр.
|
Параметры |
МД2-0-1 |
МД2-0-2 |
|
Залегание на глубине |
0,5−50 мм |
|
|
Динамический диапазон продольных УЗ-колебаний |
1,0 дБ (максимум), Δ = ±0,3 дБ |
|
|
Частота |
10,0 мГц |
|
|
Скорость прохождения продольных УЗ-колебаний |
6030 м/с, Δ = ± 30 м/с |
|
|
Цилиндрический отражатель имеет диаметр |
1,6 мм |
1,0 мм |
|
Глубина залегания отражателя, мм |
Расстояние до отражателя по направлению оси ОХ, мм |
|
|
Для образца МД2-0-1 |
Для образца МД2-0-2 |
|
|
0,5 0,7 1 2 5 10 15 20 25 30 35 40 45 50 |
19,2 34,2 49,2 64,2 79,2 94,2 114,2 139,2 164,2 189,2 214,2 244,2 274,2 304,2 |
19,5 34,5 49,5 64,5 79,5 94,5 114,5 139,5 164,5 189,5 214,5 244,5 274,5 304,5 |
