Ультразвуковой дефектоскоп EPOCH 1000
Для проведения традиционного УЗ-контроля отлично подходит ультразвуковой дефектоскоп EPOCH 1000. Эта модель характеризуется широкими функциональными возможностями и высоким уровнем эксплуатационных характеристик. Она полностью соответствует общепринятому стандарту EN12668-1.
Ультразвуковой дефектоскоп EPOCH 1000 имеет горизонтально ориентированный корпус, выполненный из прочного материала. Он надежно защищает устройство от неблагоприятных механических воздействий и позволяет работать с ним в самых жестких условиях. Все полученные результаты выводятся на большой цветной дисплей. Еще одним достоинством модели можно считать наличие специальных стрелок навигации. С их помощью оператор сможет оперативно управлять основными параметрами. Работать с таким прибором будет удобно как в условиях плохой освещенности, так и при ярком солнечном свете. В любой из этих ситуаций Вы все равно получите надежный результат. EPOCH 1000 был разработан в соответствии с современными стандартами и представляет собой не только удобный, но многофункциональный прибор, находящий активное применение во многих областях современной промышленности. Например, он может быть использован при дефектоскопии сварных швов, при контроле литых, а также кованых изделий. Модель применима в энергетической, автомобильной, транспортной и даже аэрокосмической сферах.
Обращаем Ваше внимание на расширенный набор функций устройства. Это и функция визуализации, и функции построения АРД-диаграмм и динамических кривых, и возможность выбора одного из 37 цифровых фильтров приемника, и дополнительная опция С-скана, и многое другое. Таким образом, ультразвуковой дефектоскоп EPOCH 1000 отлично справится со стандартными задачами дефектоскопии и, несомненно, обеспечит высокое качество неразрушающего контроля.
EPOCH 1000 - универсальный ультразвуковой дефектоскоп с фазированной решёткой.

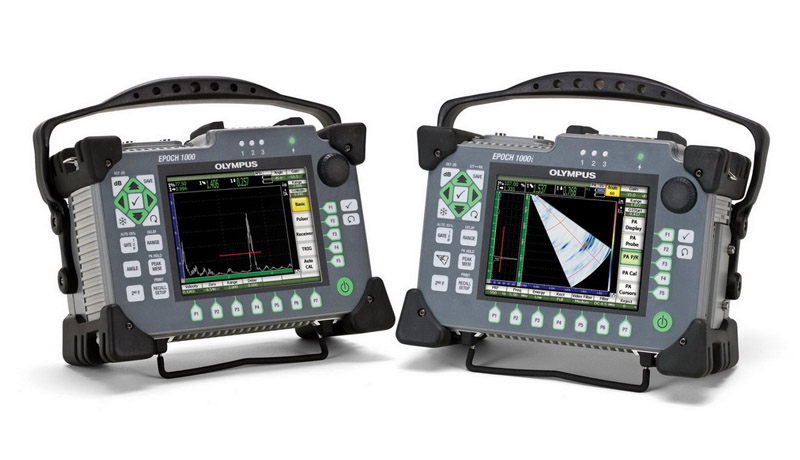

Дефектоскопы EPOCH 1000 сочетают в себе традиционный ультразвук нового поколения и возможности визуализации фазированных решёток. Существуют следующие модели дефектоскопа: EPOCH 1000, 1000iR и 1000i оснащены экраном VGA с высоким качеством изображения при ярком солнечном свете. Ручка прокрутки и курсорные кнопки по обеим сторонам экрана дают больше возможностей для настройки параметров и навигации в интерфейсе прибора. Кроме того, дефектоскоп EPOCH 1000 соответствуют требованиям стандарта EN12668-1. В дополнение к традиционному ультразвуку нового поколения в модели EPOCH 1000i присутствуют полнофункциональные возможности визуализации фазированных
решёток.
Модификации ультразвукового дефектоскопа серии EPOCH 1000

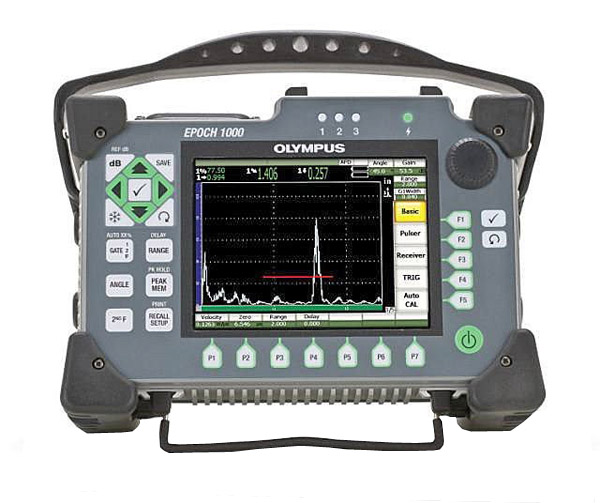

- Ультразвуковой дефектоскоп EPOCH 1000. Дефектоскоп EPOCH 1000 - это ультразвуковой дефектоскоп нового поколения с расширенным набором функций УЗК и возможностью активации фазированных решёток в специализированном центре обслуживания Olympus.
- Ультразвуковой дефектоскоп EPOCH 1000iR с поддержкой фазированных решеток. Дефектоскоп EPOCH 1000iR обладает всеми функциями EPOCH 1000, а также позволяет удалённо активировать функцию фазированных решёток.
- Ультразвуковой дефектоскоп EPOCH 1000i с фазированными решетками. В дефектоскопе EPOCH 1000i, в дополнение ко всем основным функциям EPOCH 1000, также встроена и активизирована функция фазированных решёток.

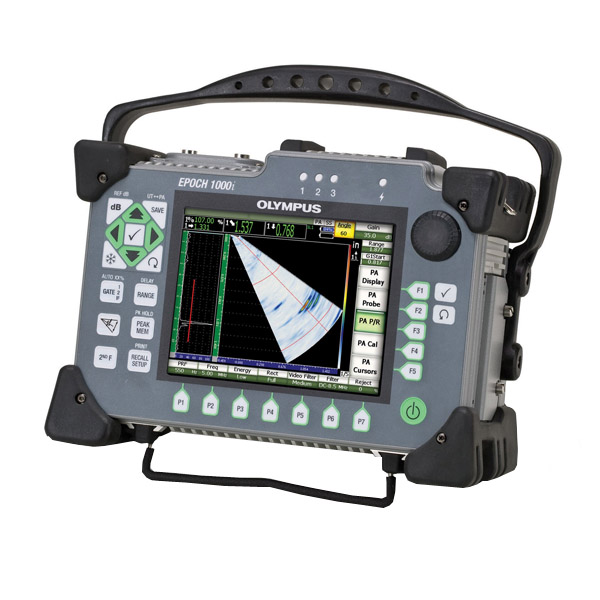

Дефектоскоп нового поколения EPOCH 1000i с фазированной решёткой.
EPOCH 1000i - это портативный прочный дефектоскоп, предлагающий, помимо традиционного УЗК, множество полезных функций фазированных решёток. Благодаря этой новой функциональности повышается вероятность обнаружения дефектов, а одновременное сканирование множественными законами фокусировки под разными углами позволяет повысить КПД инспекции в целом. Отпадает необходимость использования нескольких датчиков и призм. Создатели серии дефектоскопов
EPOCH 1000 постарались сохранить в приборах все функциональные возможности традиционного ультразвука. Начиная с модели EPOCH 1000i в приборе также присутствуют возможности визуализации фазированных решёток. С помощью EPOCH 1000i можно проводить контроль в соответствии со стандартами ультразвуковых исследований, но с использованием возможностей визуализации фазированных решёток. EPOCH 1000i поддерживает конфигурацию ФР 16:16, функции А-скана и S-скана (секторное сканирование), а также опорные и измерительные курсоры для измерения размеров дефекта. Среди стандартных функций EPOCH 1000i особо можно выделить DAC/ВРврЧ для каждого закона фокусировки. На основе кривой DAC и А-скана определяются параметры дефекта.
Дефектоскопы нового поколения EPOCH 1000 с возможностью использования фазированных решёток.
Модели EPOCH 1000, EPOCH 1000iR и EPOCH 1000i поддерживают широкий спектр функций традиционного ультразвука как для стандартных задач, так и для сложных случаев контроля. Эти портативные приборы могут интегрироваться в небольшие системы высокоскоростного сканирования с традиционным ультразвуком. Во всех стандартных комплектациях присутствуют такие функции, как: частота повторения зондирующего импульса (ЧЗИ) до 6 кГц для точного высокоскоростного сканирования со сбором информации "за один приём"; настраиваемый генератор прямоугольных импульсов с технологией PerfectSquare; цифровой приёмник с большим динамическим диапазоном, а также полный набор цифровых фильтров для обеспечения оптимального соотношения сигнал-шум.
Дефектоскоп EPOCH 1000 обладает следующими особенностями:
- Возможность подключения фазированных решеток
- Более 30 цифровых фильтров
- ЧЗИ 6 кГц для высокоскоростного сканирования
- Автоматическое распознавание датчиков
- Интуитивная калибровка задержки в призмах и усиления для всех законов фокусировки
- Программируемые аналоговые входы и выходы сигнализации
- Соответствие стандарту IP67 для работы в жестких условиях
- Цифровой приемник с большим динамическим диапазоном
- Набор опций визуализации для упрощения интерпретации A-scana
- Стандартные динамические кривые DAC/ВРЧ
- Встроенные АРД диаграммы
Применение дефектоскопов EPOCH 1000:
- Контроль сварных швов
- Контроль и определение размеров трещин
- Энергетическая промышленность
- Контроль литых и кованных изделий
- Определение размеров дефектов по АРД диаграммам
- Использование с промышленными системами контроля и сканерами
- Определение дефектов и отслоений в композитах
- Аэрокосмическая промышленность
- Автомобильная промышленность
- Транспорт
- контроль сварных швов
- контроль и определение размеров трещин
- Энергетическая промышленность
- контроль сварных швов AWS D1.1/D1.5
- контроль литых и кованых изделий
- определение размеров дефектов по АРД-диаграммам
- Использование с промышленными системами контроля и сканерами
- обнаружение дефектов и отслоений в композитах
- аэрокосмическая промышленность и техническое обслуживание
- автомобильная и транспортная промышленность
Серия EPOCH 1000 может использоваться с различными дополнительными комплектующими, что позволяет достичь полной функциональности имеющихся характеристик.
- Кабель VGA
- Кабель USB-клиент
- Кабель RS232
- Кабель входа/выхода (выходы сигнализации)
- Кабель входа/выхода (аналоговый выход)
- Нагрудный ремень
- Внешнее зарядное устройство
- Запасная батарея (литий-ионная)
- Малый кейс для транспортировки
- Большой кейс для транспортировки
Общие характеристики |
|
Общие размеры (ширина х высота х толщина) - Ш х В х Т |
252 мм х 177 мм х 107 мм |
Вес |
3,67 кг вместе с литий-ионной батареей |
Клавиатура |
английская, международная, японская, китайская |
Языки интерфейса |
английский, испанский, французский, немецкий, японский, китайский, русский, итальянский, польский |
Разъёмы датчиков |
BNC или LEMO № 1 |
Хранение данных |
До 10 000 идентификаторов с формой сигнала на стандартной карте CompactFlash ёмкостью 4 Гб |
Тип батареи |
Одна стандартная ионно-литиевая перезаряжаемая батарея |
Время работы батареи без подзарядки |
8 часов (традиционный режим УЗК); |
Питание |
От сети переменного тока: 100 В - 120 В, 200 В - 240 В, 50-60 Гц |
Режим ожидания |
Регулируемый, от 15 минут до 120 минут с экономией заряда батареи 50%. |
Тип дисплея |
Цветной трансфлективный ЖК-дисплей VGA (640 x 480 пикселей ) с частотой обновления изображения 60 Гц |
Размер дисплея (Ш х В, диаг.) |
132,5 мм X 99,4 мм, 165,1 мм |
Входы / выходы |
|
Порты USB |
1 порт USB-клиент, 3 порта USB-хост |
RS-232 |
Есть |
Видео-выход |
Стандартный выход VGA |
Аналоговый выход |
4 аналоговых выхода, полная селектируемая шкала 1 В/10 В, макс. 4 мА |
Выход сигнализации |
6 выходов сигнализации, 5 В TTL, 10 мА |
Вход/выход синхронизации |
Вход синхронизации 5 В TTL, 10 мА Выход синхронизации, 5 V TTL, 10 мА |
Входы кодировщика |
Двухосная линия кодировщика (квадратура) |
Защита от воздействий окружающей среды |
|
Рейтинг IP |
Соответствие требованиям IP66 |
Работа во взрывоопасной атмосфере |
Проведены испытания в соответствии с MIL-STD-810F, метод 511.4, Процедура 1. Атмосфера определяется в соответствии с NFPA 70, Ст. 500 как Класс I, Раздел 2, Group D. |
Защита от ударных воздействий |
IEC 600689-2-27, 60 г, 6 микросек. полусинусоидальный импульс, всего 18 осей |
Устойчивость к вибрациям |
Синусоидальная вибрация, IEC 60068-2-6, 5 Гц - 150 Гц при амплитуде смещения 2 g, 20 циклов |
Рабочая температура |
от -10 ° до 50°C |
Температура хранения батареи |
от -20 ° до 60°C |
Температура зарядки батареи |
от 0 ° до 40°C |
Характеристики фазированной решётки прибора EPOCH 1000i |
|
Законы фокусировки |
61 |
Максимальное количество элементов |
64 элемента |
Максимальная активная апертура |
16 элементов |
Фильтрация видео |
Выкл., Низкая, Высокая |
Режимы отображения |
А-скан, S-скан, линейный скан, С-скан, А-скан+изображение |
Частота обновления изображения |
60 Гц для всех А-сканов; |
Генератор |
||
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i |
EPOCH 1000i |
Тип генератора |
Настраиваемый генератор прямоугольных импульсов |
|
ЧЗИ |
от 5 до 6,000 Гц с шагом 5 Гц |
Ручная настройка. Максимум 1,520 Гц |
Напряжение генератора |
от 50 до 475 В с шагом 25 В |
40 В или 80 В |
Длительность импульса |
Настраивается от от 25 до 10 000 нс (0,1 МГц) с технологией PerfectSquare |
Настраивается от от 40 до 1,000 нс с технологией PerfectSquare |
Демпфирование |
50 ОМ, 100 ОМ, 200 ОМ, 400 ОМ |
неприменимо |
Задержка генератора |
неприменимо |
от 0 до 10 с разрешением 2,5 нс |
Приёмник |
||
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i |
EPOCH 1000i |
Коэффициент усиления |
от 0 до 110 дБ |
от 0 до 80 дБ |
Максимальный входной сигнал |
20 Вp-p |
250 мВp-p на канал |
Входное полное сопротивление приёмника |
400 ОМ ± 5% |
50 ОМ ± 10% |
Полоса пропускания приёмника |
от 0,2 МГц до 26,5 МГц по уровню -3 дБ |
0,5 от 0,2 МГц до 12,5 МГц по уровню -3 дБ |
Задержка приёмника |
неприменимо |
от 0 до 10 мкс с разрешением 2,5 нс |
Настройки цифрового фильтра |
Стандартный набор фильтров |
6 фильтров |
Детектирование |
полная волна, положительная и отрицательная полуволна, радиочастота |
|
Отсечка |
0 от 0 % до 80 % высоты экрана с визуальным оповещением |
|
Измерение амплитуды |
0% от 0 % до 110 % высоты экрана с разрешением 0,25 % |
|
Частота измерений |
Равна ЧЗИ во всех режимах |
Калибровка |
||
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i |
EPOCH 1000i |
Автокалибровка |
Скорость, смещение нуля Прямой луч (первый донный эхо-сигнал или эхо-эхо) Наклонный луч (УЗ-путь или глубина) |
Скорость, смещение нуля, чувствительность Путь ультразвука или глубина (смещение нуля) |
Режимы контроля |
Импульс-эхо, раздельно-совмещённый, теневой |
Импульс-эхо |
Единицы измерения |
миллиметры, дюймы или микросекунды |
|
Диапазон |
3,33 мм - 26,806 мм на 5900 m/s |
61 закон фокусировки, 3,33 мм до 390,95 мм на 5900 m/s |
Скорость звука |
635 - 15, 240 м/сек |
|
Смещение нуля |
от 0 до 750 мкс |
неприменимо |
Задержка отображения |
-59 мм - 25,400 мм |
от 0 до макс. диапазона |
Угол ввода луча |
от 0° до 85° с шагом 0,1° |
61 наклонный закон фокусировки с шагом 0.5°, 1.0, 1.5° или 2.0° Настраивается от -80° до +80° |
Стробы |
||
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i |
EPOCH 1000i |
Измерительные стробы |
Два полностью независимых строба для измерения амплитуды и времени пролёта |
|
Режим измерений |
УЗ-путь |
УЗ-путь, глубина |
Интерфейсный строб |
По желанию, с функцией отслеживания строба 1 и строба 2 |
неприменимо |
Начало строба |
Настраивается на всём отображаемом диапазон е |
|
Ширина строба |
Настраивается от начала строба до конца отображаемого диапазона |
|
Высота строба |
Настраивается на уровне от 2% до 95% от высоты экрана |
|
Сигнализации |
Положительная и отрицательная логика срабатывания Минимальная глубина |
Положительная и отрицательная логика срабатывания (для выбранного закона фокусировки) Минимальная глубина (для выбранного закона фокусировки) |
Опорные маркеры |
Два опорных маркера для А-сканов |
Два опорных маркера для А-сканов; четыре опорных маркера для изображений |
Измерения |
||
|
EPOCH1000, EPOCH 1000iR, EPOCH 1000i |
EPOCH 1000i |
Отображение показаний |
Имеется шесть полей показаний (с возможностью ручного или автоматического выбора) |
|
Строб 1 |
Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролёта, мин./макс. глубина, мин./макс. амплитуда |
|
Строб 2 |
То же, что и для строба 1 |
|
Интерфейсный строб (по желанию) |
Толщина |
неприменимо |
Эхо-эхо |
Стандартная функция. Выбор между стробами 2-1, 2-ИФ, 1-ИФ |
Стандартная |
Другие измерения |
Значение выброса (дБ) для АРД-диаграмм, ЭРД (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки |
|
DAC/ВРЧ |
Стандартная |
|
Точки DAC |
До 50 точек, динамический диапазон 110 дБ |
До 20 точек, динамический 40 дБ |
Специальные режимы DAC |
DAC 20 % - 80 % , пользовательская кривая DAC (до 6 кривых) |
неприменимо |
Таблица ВРЧ |
До 50 точек, динамический диапазон 110 дБ, совместимость со стробом ИФ и с настройками ЧЗИ |
До 20 точек, динамический 40 дБ |
Коррекция криволинейной поверхности |
Стандартная функция. При контроле наклонным датчиком коррекция для внутреннего и внешнего диаметра |
