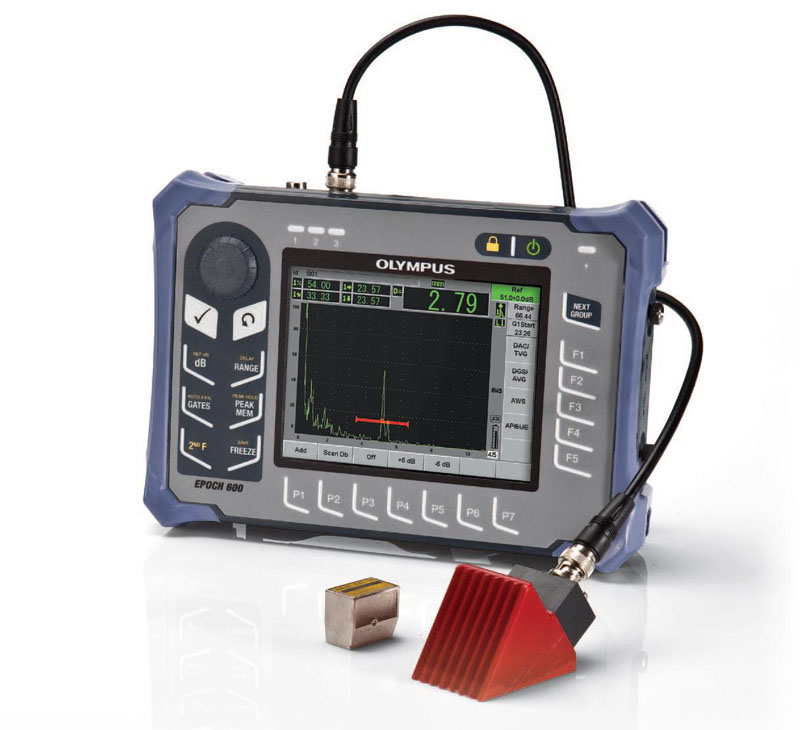

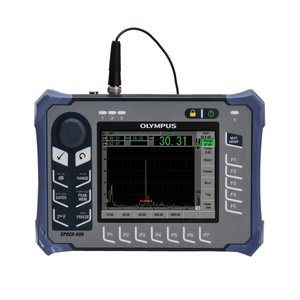

Ультразвуковой дефектоскоп EPOCH 600
Эргономичный дизайн ультразвукового дефектоскопа EPOCH 600, а также его малогабаритность и легкость позволяют использовать этот прибор в самых разных условиях эксплуатации - от промышленных до полевых. Устройство портативно и благодаря этому легко транспортируемо в любое место контроля. При этом нельзя не отметить прочность конструкции. Корпус дефектоскопа прочен и надежно защищает его от неблагоприятных внешних воздействий. Кроме стандартных функций, он оснащен и несколькими дополнительными. Например, наличие цифровых фильтров и возможность настройки генератора прямоугольных импульсов. Данная модель дефектоскопа отлично подойдет для решения стандартных задач. Интуитивно понятный интерфейс прибора упросит процесс поиска дефектов и сделает Ваш контроль удобным.
Ультразвуковой дефектоскоп EPOCH 600 отличается наличием простого меню и кнопками быстрого доступа. Обратите внимание на дисплей устройства. Он яркий, широкоформатный и обеспечивает отличное качество воспроизведения результатов дефектоскопии даже в условиях плохой видимости или при ярком солнечном свете. Еще одним достоинством прибора является наличие встроенного USB-порта, предназначенного для оперативной передачи данных.
Можно с уверенностью сказать, что ультразвуковой дефектоскоп EPOCH 600 – это современный прибор, объединивший в себе лучшие качества других традиционных моделей дефектоскопов Olympus. EPOCH 600 – это мощное, надежное, портативное и многофункциональное устройство, которое обеспечит высокое качество дефектоскопии и поможет в короткие сроки выявить все имеющиеся дефекты. Прибор прост в эксплуатации и обслуживании и не требует от операторов наличия определенных навыков. Таким образом, работать с ним смогут специалист любого уровня профессиональной подготовки.
Цифровой ультразвуковой дефектоскоп EPOCH 600 сочетает в себе передовые функции Olympus по обнаружению дефектов и эффективность портативного прибора с интуитивно понятным интерфейсом. Ультразвуковой дефектоскоп имеет отличное организованное меню и клавиши быстрого доступа позволяют воспользоваться всеми преимуществами высококачественной платформы для обнаружения дефектов, обеспечивающей исключительную простоту в использовании.
Ультразвуковой дефектоскоп оснащен большим прозрачно-отражающий VGA дисплеем в сочетании с нашим цифровым приемником с широким динамическим диапазоном (заявка на который подана в патентное ведомство) обеспечивают стабильное и четкое отображение результатов А-развертки в любых условиях освещения. EPOCH 600 предлагается в двух вариантах аппаратной конфигурации: с настройкой параметров с помощью ручки регулятора или навигационной области на клавиатуре. Прибор соответствует требованиям EN12668-1 и предлагает полный набор стандартных и дополнительных функций обнаружения дефектов. Устойчивая к неблагоприятным воздействиям и эргономичная конструкция позволяет использовать устройства практически в любых условиях, а универсальный импульсный генератор PerfectSquare™ и цифровые фильтры позволяют выполнять почти любые задачи.
Основные возможности:
- Разработан в соответствии с требованиями стандарта EN12668-1
- Настраиваемый генератор прямоугольной волны PerfectSquare™
- Цифровой приемник с высоким динамическим диапазоном
- Восемь цифровых фильтров для улучшенного соотношения Сигнал-Шум
- Частота повторения импульсов 2 кГц для быстрого сканирования
- Ручка или панель навигации для настройки конфигурации
- Большой полупрозрачный VGA дисплей
- Длительная работа от батарей (ионно-литиевый аккумулятор или щелочные батарейки)
- Построение динамической кривой DAC/TVG и DGS/AVG
- Карта памяти объемом 2 ГБ MicroSD для передачи и хранения данных
- Порт USB для передачи данных на ПК и прямого вывода на печать
- Сигнальный и VGA выход
- Опциональный аналоговый выход
Интуитивно понятный интерфейс пользователя
Интерфейс дефектоскопа EPOCH 600 основан на решении, применяемом в дефектоскопах серии EPOCH 1000, которая является стандартом в данной отрасли. Ультразвуковой дефектоскоп EPOCH 600 сочетает простую структуру меню для установок инструмента, калибровки и настройки программного обеспечения с отличительной чертой бренда — прямым доступом к основным функциям проверки, таким как регулировка усиления и окна измерений, «мгновенный снимок» экрана и сохранение файлов. Переведенный на несколько языков пользовательский интерфейс EPOCH 600 интуитивно понятен специалисту с любым уровнем подготовки.
Портативный прибор для проведения проверок в любых условиях
EPOCH 600 пригоден для использования в любых условиях: от лаборатории до сложных или даже опасных условий на месте проведения испытаний. Конструкция класса IP с ручкой регулятора (IP66) или панелью навигации (IP67) протестирована в соответствии с самыми жесткими стандартами надежности и условий эксплуатации. Таким образом, пользователи EPOCH 600 могут всегда быть уверены в надежности и точности прибора. Ультразвуковой прибор прошел испытания на стойкость к вибрации, ударам, способность работать во взрывоопасной атмосфере и широком диапазоне температур. Благодаря возможности работы при питании от аккумулятора в течение 12 часов ультразвуковой прибор EPOCH 600 представляет собой идеальное решение для проведения проверок на удаленных участках.
VGA дисплей с реалистичным изображением
Дефектоскопы EPOCH 600 оснащен полноразмерным VGA дисплеем с разрешением 640 x 480 пикселей. Горизонтальная ориентация конструкции дефектоскопов EPOCH 600 позволяет оптимизировать размер A-развертки и наглядность изображения на высококачественном дисплее. Прозрачно-отражающий VGA дисплей обеспечивает высокую четкость изображения в помещении, в условиях низкой освещенности (благодаря включению яркой подсветки), а также на открытом воздухе, когда яркие солнечные лучи выполняют роль псевдоподсветки.
В стандартной поставке дефектоскопа EPOCH 600 реализованы следующие возможности:
- Настраиваемый генератор прямоугольной волны PerfectSquare™
- Цифровой приемник с высоким динамическим диапазоном
- Восемь 100% цифровых фильтров
- Автоматическая или ручная настройка частоты повторения импульсов от 10 Гц до 2000 Гц
- Напряжение генератора от 100В до 400В
- Разрешение по амплитуде +/- 0.25%
- Пять настраиваемых пользователем измерений
EPOCH 600 представляет собой легкий и портативный дефектоскоп, подходящий практически для любого вида проверок и стойкий к воздействию окружающей среды. К его основным физическим характеристикам относятся:
- Большой прозрачно-отражающий VGA дисплей с высокой разрешающей способностью, обеспечивающий отличное качество изображение как в помещении, так и в условиях высокой освещенности на открытом воздухе.
- Резиновые накладки на всех четырех углах поглощают удары и предотвращают появление царапин.
- Четыре крепления для нагрудных ремешков.

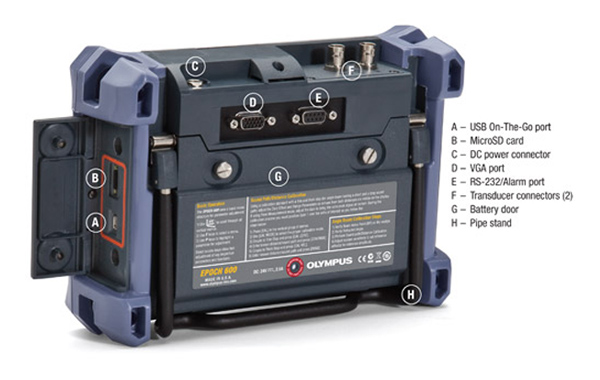

- Не требующий использования специальных инструментов доступ к аккумулятору и боковой дверце, закрывающей вводы/выводы.

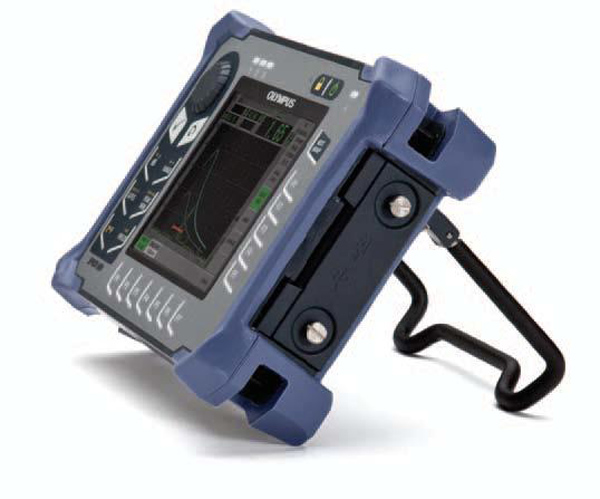

- Регулируемая стойка с фиксатором требуемого угла обеспечивает устойчивое положение прибора в диапазоне от 0 до 180°.
- Герметизированная боковая дверца, закрывающая разъем USB OTG и слот для карты памяти.
- Стандартный литий-ионный аккумулятор, установленный внутри прибора.
- Лоток для обычных щелочных батареек AA для продления времени автономного использования.
- Малая масса и эргономичная конструкция делают устройство портативным и простым в использовании.
- Цифровой ультразвуковой дефектоскоп EPOCH 600, работа от линии AC или от батарей
- Зарядное устройство/AC адаптер (100В AC, 115В AC, 230В AC , 50 Гц или 60 Гц)
- Заряжаемый ионно-литиевый аккумулятор
- Отсек для AA батарей
- Кейс для транспортировки
- Инструкция с описанием основных операций
- Схема быстрого ознакомления
- Всеобъемлющая инструкция по эксплуатации (CD)
- Ограниченная гарантия на год
Дополнительные комплектующие:
- Перезаряжаемая литий-ионная аккумуляторная батарея
- Держатель батарей AA
- Нагрудный ремень
- Кейс для транспортировки
- Порт USB-хост для подключения к ПК
- Кабель USB-клиент для подключения к принтеру
- Кабель RS232
- Кабель для подключения к выходу сигнализации
- Кабель с выходом VGA
- Карта памяти MicroSD на 2 ГБ
Дополнительное ПО:
- Контроль сварных швов AWS D1.1/D1.5
- Хранение шаблонов
- Определение размеров дефекта API 5UE
- Расширенный регистратор данных
- Усреднение А-сканов
- Интерфейсный строб
- Аттенюатор донного эхо-сигнала (BEA)
Общие |
|
Габариты (Ш x В x Г) |
236 x 167 x 70 мм |
Вес |
1,68 кг c литий-ионной батареей |
Клавиатура |
Английская, международная, японская, китайская |
Языки интерфейса |
Английский, испанский, французский, немецкий, японский, китайский, португальский |
Разъемы для преобразователей |
BNC или LEMO 1 |
Хранение данных |
Внутренняя память с емкостью до 50 000 ИД, съемная карта памяти MicroSD на 2 ГБ (стандарт) |
Тип батареи |
Стандартный литий-ионный аккумулятор |
Время работы от батареи |
12–13 часов (литий-ионный аккумулятор), 3 часа (щелочные батареи АА) |
Питание |
От сети переменного тока: 100–120 В, 200–240 В, 50–60Гц |
Тип дисплея |
Цветной трансфлективный ЖК-дисплей с VGA -разрешением (640 x 480 пикселей) и частотой обновления изображения 60 Гц |
Размер дисплея (Ш х В, диаг.) |
117 x 89 мм, 146 мм |
Генератор |
|
Генератор |
Настраиваемый генератор прямоугольных импульсов |
ЧЗИ |
от 10 до 2 000 Гц с шагом 10 Гц |
Напряжение генератора |
100 В, 200 В, 300 В или 400 В |
Длительность импульса |
от 25 до 5 000 нс (0,1 МГц) с технологией PerfectSquare™ |
Демпфирование |
50, 100, 200, 400 Ω |
Приемник |
|
Усиление |
от 0 до 110 дБ |
Максимальный входной сигнал |
20 В р-р |
Входное полное сопротивление |
400 Ω ± 5% |
Полоса пропускания |
от 0,2 до 26,5 МГц при −3 дБ |
Цифровые фильтры |
Восемь наборов стандартных цифровых фильтров (0,2–10 МГц, 2,0–21,5 МГц, 8,0–26,5 МГц, 0,5–4 МГц, 0,2–1,2 МГц, 1,5–8,5 МГц, 5–15 МГц, DC-10 МГц) |
Детектирование |
Полная волна, положительная и отрицательная полуволна, РЧ |
Линейность системы |
По горизонтали: ± 0,5% FSW (полной ширины экрана) |
Дискретность |
0,25% FSH (полной высоты экрана), погрешность усилителя ±1 дБ |
Отсечка |
от 0 до 80% FSH с визуальной сигнализацией |
Измерение амплитуды |
от 0 до 110% FSH с разрешением 0,25 % |
Скорость измерений |
Соответствует ЧЗИ во всех режимах |
Калибровка |
|
Автоматическая калибровка |
Скорость звука, смещение нуля |
Режимы контроля |
Импульс-эхо, раздельно-совмещенный или теневой |
Единицы измерения |
Миллиметры, дюймы или микросекунды |
Диапазон |
от 3,36 до 13 405 мм при 5,900 м/с |
Скорость |
от 635 до 15 240 м/с |
Смещение нуля |
от 0 до 750 мкс |
Задержка отображения |
от –59 до 13 401 мм; продольная скорость в стали |
Угол преломления |
от 0° до 85° с шагом 0,1° |
Стробы |
|
Стробы для измерений |
Два полностью независимых строба для измерения амплитуды и времени пролета |
Начало строба |
Настраивается на всем отображаемом диапазоне. |
Ширина строба |
Настраивается от начала строба до конца отображаемого диапазона |
Высота строба |
Настраивается от 2 до 95% от высоты экрана |
Сигнализации |
Положительный и отрицательный пороговые уровни, минимальная глубина (строб 1 и строб 2) |
Измерения |
|
Поля для отображения результатов измерений |
5 полей (ручной или авто-выбор) |
Строб 1 |
Толщина, УЗ-путь, проекция, глубина, амплитуда, время пролета, мин/макс. глубина, мин/макс. амплитуда |
Строб 2 |
Те же, что и для строба 1 |
Эхо-эхо |
Стандартная функция Строб 2-Строб 1; дополнительная функция отслеживания строба в интерфейсном стробе |
Другие измерения |
Значение выброса (дБ) для АРД-диаграмм, ERS (эквивалентный размер дефекта) для АРД-диаграмм, рейтинг (D) AWS D1.1/D1.5, значение отсечки |
DAC/ВРЧ |
Стандартная |
Точки DAC |
до 50 точек, динамический диапазон 110 дБ |
Специальные режимы DAC |
Пользовательские DAC (до 6 кривых) |
Коррекция криволинейной поверхности |
Стандартная функция. При контроле наклонным преобразователем коррекция для наружного диаметра |
