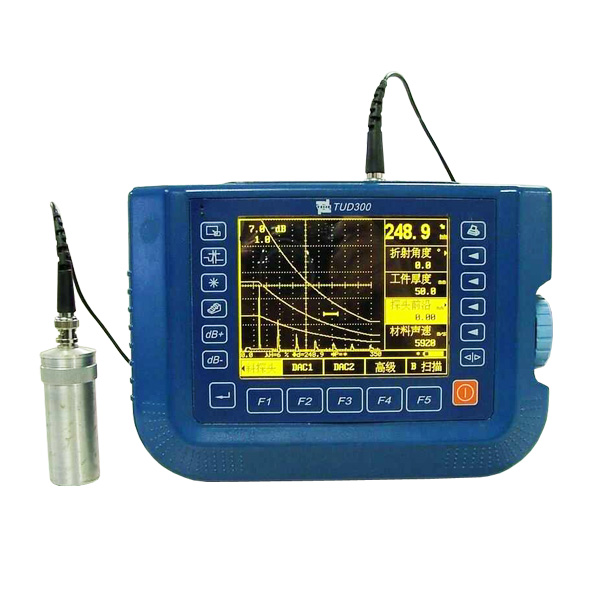

Ультразвуковой дефектоскоп TUD300
Наличие на складе:
уточняйте у менеджера
Производство:
Time Group Inc., Китай
ГосРеестр:
Россия
Гарантия:
12 месяцев
Сопутствующие товары
Ультразвуковой дефектоскоп TUD300 предназначен для контроля продукции на наличие дефектов типа нарушения сплошности однородности материалов, полуфабрикатов готовых изделий, сварных соединений, для измерения глубины и координат их залегания, измерения отношений амплитуд сигналов от дефектов.
Отличительные особенности дефектоскопа TUD 300:
- Два способа отображения измерений на дисплее дефектоскопа: Тип А и тип В
- Три режима обнаружения: совмещенный, раздельно-совмещенный и трансмиссия
- 10 каналов обнаружения доступны с отдельными параметрами обнаружения и кривыми DAC
- Дефектоскоп TUD 300 имеет функцию автоусиления
- Контроль и отображение значений эквивалента эха с учетом различных кривых DAC
- Горизонтальные координаты на дисплее дефектоскопа изменяются между отрезками звукового пути
- Функция памяти пика
- Во время построения кривой DAC, точки кривой могут повторно редактироваться
- электронный блок;
- аккумулятор литиевый;
- блок питания сетевой;
- смазка контактная звукопроводящая;
- преобразователь прямой 2,5 МГц 0 20;
- преобразователь наклонный 5 МГц 8х9К2;
- кабель для преобразователей (2 шт.);
- чемодан укладочный;
- руководство по эксплуатации, включающее методику поверки;
- талон гарантийный.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Диапазон сканирования дефектоскопа TUD 300, мм |
2.5 – 5000 |
|
Диапазон усиления, Дб |
0 – 110 |
|
D-Delay (сдвиг импульса), мкс |
- 20 ~ + 3400 |
|
Р-Delay (задержка датчика), мкс |
0 – 99.99; шаг настройки 0.01 |
|
Диапазон перестройки скорости УЗК м/с |
1000 – 9999 |
|
Диапазоны частот дефектоскопа TUD 300, МГц |
0.2 – 15 ; низкие 0.2 – 1; средние 0.5 – 4; высокие 3 - 15 |
|
Вертикальная линейная погрешность дефектоскопа TUD 300, % |
≤ 3 |
|
Горизонтальная линейная погрешность дефектоскопа TUD 300, % |
≤ 2% |
|
Динамический диапазон дефектоскопа TUD 300, Дб |
≥ 32 |
|
Детектирование |
положительная полу-волна, отрицательная волна, полная волна и RF (радиочастота) |
|
Чувствительность обнаружения, Дб |
≥ 50 |
|
Режим |
эхо-метод, раздельно-совмещенный, сквозной |
|
Генератор импульсов дефектоскопа |
генератор пикового возбуждения |
|
Демпфирование, Ом |
50, 150 и 400 |
|
Подавление |
линейный, 0 – 80% полной высоты дисплея, шаг 1% |
|
Переключение единиц измерения |
мм или дюймы |
|
Интерфейс дефектоскопа TUD 300 |
RS-232 |
|
Тип принтера дефектоскопа TUD 300 |
термопринтер TP UP-NH-S |
|
АС Адаптер дефектоскопа TUD 300 |
85 – 264 В переменный ток / 1.0 А, 47 – 63 Гц |
|
Диапазон рабочих температур дефектоскопа, град. Цельсия |
0-40 |
|
Влажность |
20 – 90% RH |
|
Аккумуляторы |
литиевые аккумуляторы 4 × 3.6 В, 4000 мАч |
|
Время зарядки аккумуляторов дефектоскопа TUD 300, час |
7 |
Дополнительная информация по дефектоскопу TUD300:
|
Гарантия завода-изготовителя, мес. |
12 |
|
Масса дефектоскопа TUD 300, кг |
1,47 |
|
Габаритные размеры дефектоскопа TUD 300, мм. |
243 × 173 × 70 |
Сертифицирован Госстандартом РФ и внесен в Государственный реестр средств измерений.
