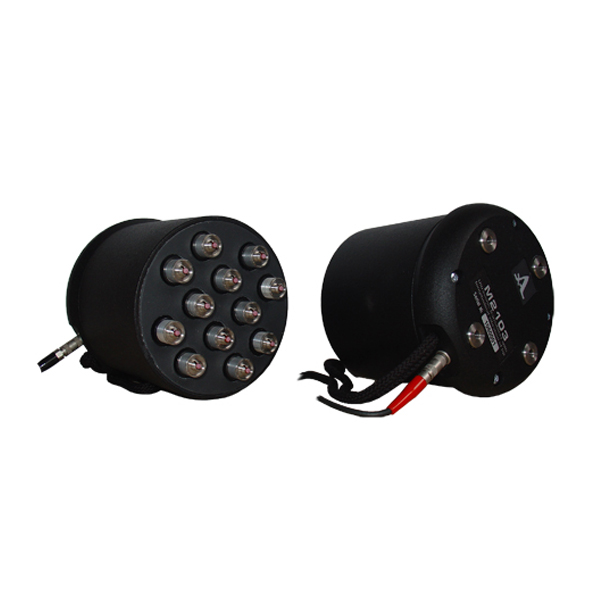

Антенная решетка М2103 (100 кГц) для дефектоскопа А1220 Монолит

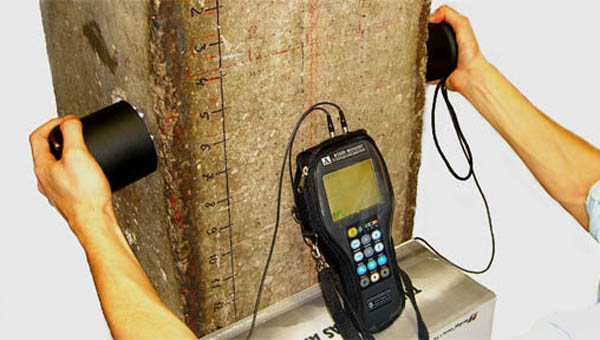

2 решетки М2103 используются совместно с прибором А1220 МОНОЛИТ и применяются для сквозного прозвучивания объектов из бетона и железобетона в диапазоне толщин от 200 до 2500 мм. Также оптимальным является применение данных решеток для обследования бетонных колонн с густоположенной арматурой: в данном случае контроль эхо-методом, используя решетку М2502, осложнен, а порой и невозможен из-за большого уровня структурного шума. Использование в данном случае решеток М2103 позволяет получить хорошее соотношение сигнал / шум и практически избавиться от влияния взаимной ориентации преобразователей относительно друг друга (как в случае использования одиночных преобразователей Т1802).
Тип преобразователя |
низкочастотный матричный преобразователь с сухим контактом |
Количество элементов |
12 элементов с сухим точечным контактом |
Частота |
100 кГц |
Тип волн |
продольный |
Тип разъема |
LEMO серии 00.250 |
