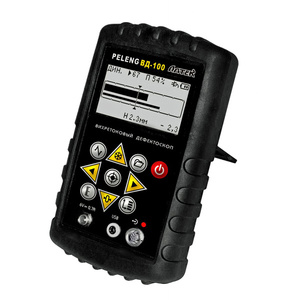

Вихретоковый дефектоскоп ВД-100
Для контроля электропроводящих материалов используется дефектоскоп ВД-100. Это идеальный инструмент, служащий для выявления поверхностных, а также подповерхностных нарушений и их характеристик. Представленная модель поможет не только выявить трещину, но и определить ее глубину, расположение. Чаще всего с помощью такого устройства исследуются листы, трубы и системы трубопроводов, которые могут быть разного назначения.
Дефектоскоп ВД-100 – это современный инструмент, рассчитанный на оперативные и комфортные измерения. Он имеет богатый функционал, широкие измерительные возможности, позволяющие эффективно справляться с большинством поставленных задач. Контролируемые объекты могут быть изготовлены из магнитных и немагнитных металлов, сплавов. Ограничения по габаритам и форме минимальны.
Отдельного внимания заслуживает внешнее исполнение. Дисплей повышенной контрастности, яркий и эргономичный корпус способствуют легкой эксплуатации устройства и оперативному управлению. Результаты работы представляются оператору в наглядном виде в разных форматах. Компактный корпус отличается легкостью и повышенной прочностью. Он выполнен из износостойких материалов, имеет противоударную защиту. Дефектоскоп ВД-100 питается от “пальчиковых” аккумуляторов. Вихретоковый метод дефектоскопии, реализуемый этой моделью, делает возможным контроль изделий, изготовленных из широкого спектра материалов. В ходе работы устройство проводит исследования как в статическом, так и в динамическом режиме. Портативная и прочная конструкция способствует высокой мобильности и устойчивости к самым неблагоприятным внешним факторам. С таким прибором будет удобно работать в любых условиях, включая производственные, цеховые, полевые.
ВД-100 – это прибор, который применяется для контроля объектов, изготовленных из электропроводящих материалов, на наличие поверхностных и приповерхностных дефектов типа трещин, определения точного местоположения обнаруженных дефектов и количественной оценки глубины дефекта методом вихревых токов.
Объектами контроля вихретокового дефектоскопа «PELENG» ВД-100 могут являться листы, прутки, трубы, трубопроводы различного назначения (в том числе газо- и нефтепроводы), сосуды и сосуды давления, а также детали конструкций и механизмов, объекты энергетического производства. Дефектоскоп «PELENG» ВД-100 - это современный прибор с богатыми функциональными возможностями, позволяющий обеспечить решение необходимого круга задач в области контроля ферромагнитных и немагнитных металлов и сплавов.
Вихретоковые преобразователи |
ПН-7,5-АК-003 |
Кабель для подключения прибора к ПЭВМ |
1 шт. |
Зарядное устройство - сетевой адаптер |
1 шт. |
"Пальчиковый" аккумулятор |
4 шт. |
Защитный кожух |
1 шт. |
Сумка для переноски дефектоскопа |
1 шт. |
ПО для ПЭВМ |
CD-диск |
Эксплуатационная документация (Руководство по эксплуатации, Паспорт) |
1 комплект |
Методы вихретокового контроля |
фаззовый / амплитудный |
Режимы контроля |
динамический / статический |
Количество каналов |
1 |
Основной индикатор |
жидкокристаллический дисплей |
Типы разверток вихретокового контроля |
бегущая развертка |
динамическая шкала |
|
комплексная плоскость |
|
Дополнительные индикаторы |
встроенный звуковой |
светодиод "АСД" |
|
Параметры приемо-возбудителя |
|
частота вихретокового контроля, кГц |
от 10 до 100 с шагом 1 |
амплитуда сигнала, В, не менее |
0,6; 1,1; 2,6; 6,0 |
Диапазон регулировки усиления (чувствительности) приемного тракта |
0 ... 99 |
Тип аккумуляторной батареи |
NiMH |
Время непрерывной работы дефектоскопа от 4 аккумуляторов при среднем значении подсвета экрана 4, ч, не менее |
16 |
Время полного заряда аккумуляторной батареи, ч, не более |
12 |
Масса, кг, не более: |
|
блока электронного (БЭ) |
0,34 |
сетевого адаптера |
0,1 |
Габаритные размеры, мм, не более: |
|
БЭ (без ручки для переноски) |
90x143x35 |
сетевого адаптера |
72x77x35 |
- Сертификат утверждения типа средств измерения (Россия)
- Разрешение РосТехНадзора (Россия)
- Свидетельство о регистрации в ОАО РЖД России
- Сертификат о признании утверждения типа средств измерений (Белоруссия)
- Свидетельство о признании утверждения типа
- средств измерительной техники (Украина)
- Сертификат признания утвержденного типа средств измерений (Узбекистан)
