Вихретоковый дефектоскоп ВД-701
Вихретоковый дефектоскоп ВД-701 применяется для контроля труб, прутков, проволоки как в потоке их производства, так и для входного контроля. Дефектоскоп позволяет контролировать изделия из ферромагнитных и немагнитных сталей и цветных металлов.
Выявляемые дефекты: нарушение сплошности, непровары, ужимы, трещины, волосовины, закаты, рванины, неметаллические включения, и т. д.
Дефектоскоп позволяет сохранять в памяти настройки для контроля различных типов изделий.
Особенности дефектоскопа:
- Соответствие контроля требованиям действующих национальных и международных стандартов: ГОСТ, ISO, EN, API, ASTM
- Высокая скорость контроля
- Широкий выбор измерительных модулей для различного сортамента изделий
- Абсолютный канал для контроля протяженных дефектов

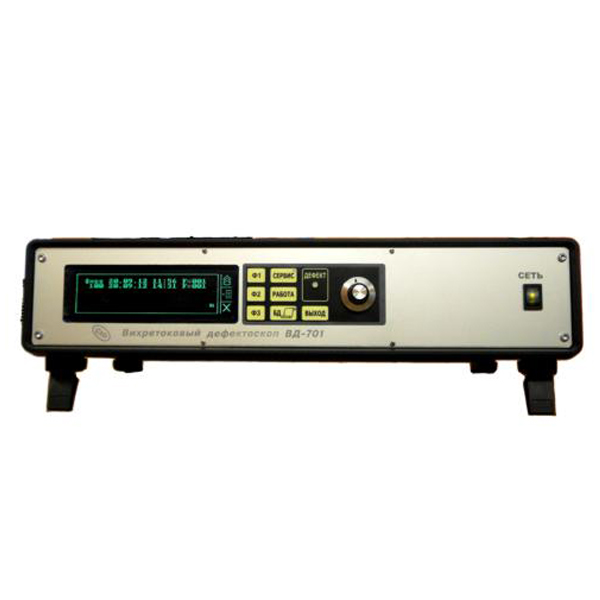

Электронный блок
|
Индикатор |
Интерфейсы |
Подмагничивание |
ВД-701.110 |
320х240 монохромный |
RS-232 |
Нет |
ВД-701.120 |
320х240 монохромный |
RS-232 |
Есть |
ВД-701.130 |
600х800 цветной |
USB, Ethernet |
Нет |
ВД-701.140 |
600х800 цветной |
USB, Ethernet |
Есть |
Модуль абсолютного канала
ВД-701.150 |
Плата абсолютного канала |

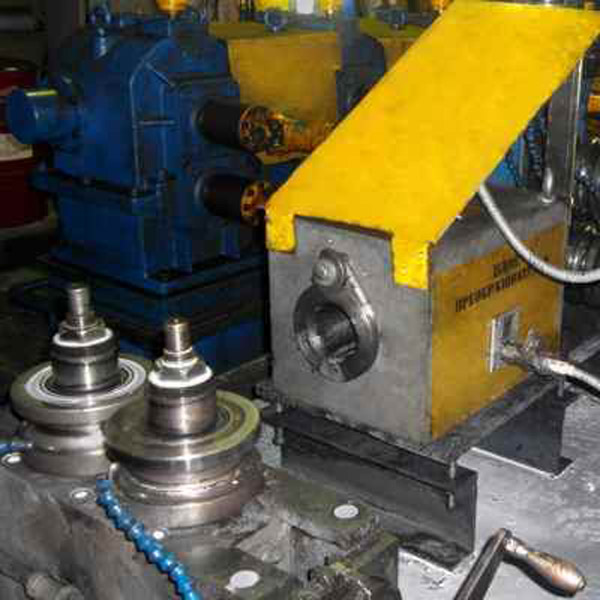

Блок преобразователей для труб и прутков диаметром 3 - 65 мм
|
Фотоблокировки |
Подмагничивание |
ВД-701.210 |
Есть |
Нет |
ВД-701.220 |
Есть |
Есть |

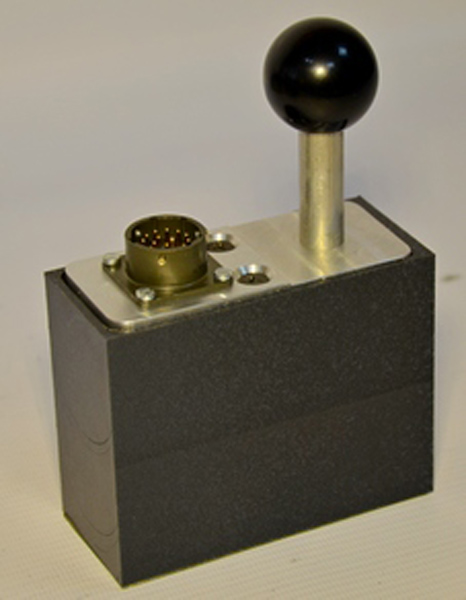

Измерительный модуль для труб и прутков диаметром 3 - 65 мм
ВД-701.230 |
Измерительный модуль для труб в комплекте со втулками |
ВД-701.240 |
Измерительный модуль для профиля в комплекте со втулками |

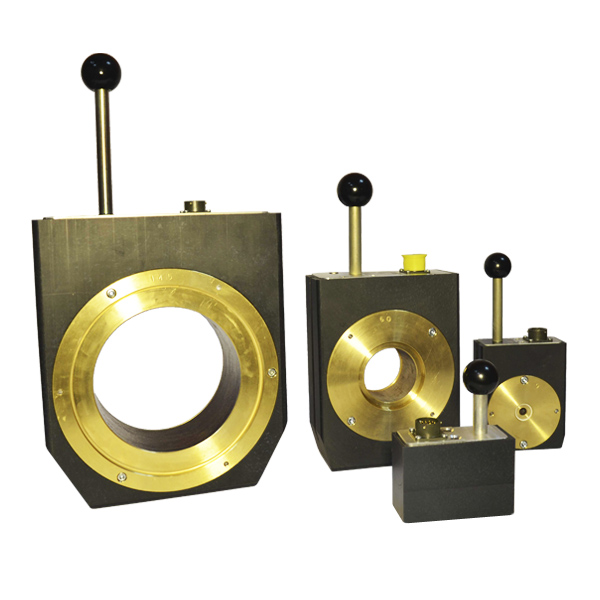

Преобразователь для труб 50 - 121 мм
|
Фотоблокировки |
Подмагничивание |
ВД-701.310 |
Есть |
Нет |
ВД-701.320 |
Есть |
Есть |
Измерительный модуль для труб 50 - 121 мм
ВД-701.330 |
Измерительный модуль для труб в комплекте со втулками |
ВД-701.340 |
Измерительный модуль для профиля в комплекте со втулками |
Блок преобразователей для проволоки 0,1 - 3 мм
ВД-701.410 |
Для контроля немагнитной проволоки 0,5 - 3 мм |
ВД-701.420 |
Для контроля магнитной немагнитной проволоки 0,5 - 3 мм |
ВД-701.430 |
Для контроля немагнитной проволоки 0,1 - 1,5 мм |
Измерительный модуль для проволоки 0,1 - 3 мм
ВД-701.450 |
Для контроля магнитной немагнитной проволоки 0,5 - 3 мм |
ВД-701.460 |
Для контроля немагнитной проволоки 0,1 - 1,5 мм |
Для контроля проволоки
ВД-701.480 |
Стол для контроля проволоки |
ВД-701.482 |
Система перемотки проволоки 0,1 - 1, 0 мм |
ВД-701.484 |
Краскоотметчик с сушкой |
Кабель «Электронный блок - Преобразователь»
ВД-701.510 |
Кабель «Электронный блок - Преобразователь» длинна 5 м. |
ВД-701.512 |
Кабель «Электронный блок - Преобразователь» длинна 10 м. |
ВД-701.514 |
Кабель «Электронный блок - Преобразователь» длинна 15 м. |
Краскоотметчик
ВД-701.520 |
Краскоотметчик в комплекте |
Датчик пути
ВД-701.530 |
Датчик пути |
Диаметр контролируемых труб, прутков и профилей мм: |
От 3 до 170 |
Диаметр контролируемой проволоки, мм: |
От 0,1 до 3 |
Виды материалов: |
ферромагнитные стали, немагнитные и цветные металлы и сплавы. |
Чувствительность к дефектам: |
соответствие стандартам АРI (США) и DIN (Германия). |
Выявляемые дефекты: |
нарушение сплошности, непровары, ужимы, трещины, волосовины, закаты, рванины, неметаллические включения, и т. д. |
Скорость контроля, м/с : |
от 0,05 до 5 |
