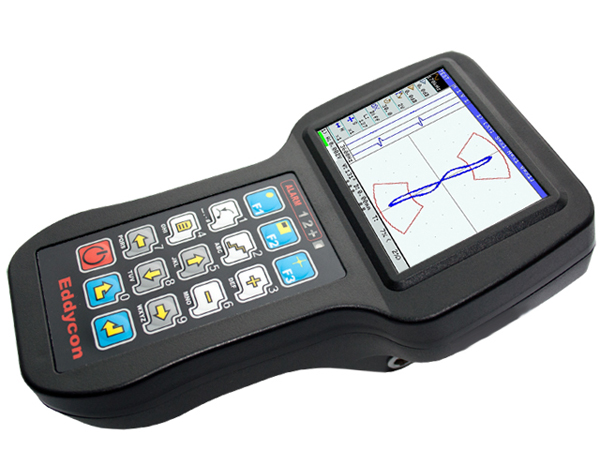

Вихретоковый дефектоскоп ВД3-81 Eddycon
Вихретоковая модель дефектоскопа ВД3-81 относится к профессиональным средствам оценки дефектов. Отлично справляется с регистрацией поверхностных/подповерхностных повреждений, которые представлены закатами, раковинами, трещинами и другими видами нарушений. Вихретоковый способ, реализуемый представленной моделью, отличается тем, что работает с широким спектром материалов, неизменно демонстрируя высокое качество неразрушающего контроля. Это способствует широкому применению прибора во многих областях – нефтегазовая, химическая, энергетическая и многие другие. Устройство легко эксплуатируется. В его памяти сохраняются не только полученные результаты, но и текущие настройки, что облегчает работу оператора. Ему не нужно повторно настраивать инструмент и тратить на это время.
ВД3-81 используется совместно со специализированным программным обеспечением, что позволяет оперативно и эффективно обрабатывать полученные данные и использовать возможности представленной модели. Отдельного внимания заслуживает возможность двухсторонней связи с персональным компьютером, которая реализуется за счет USB. При обнаружении дефекта устройство сигнализирует об этом оператору с помощью звукового или светового сигнала. Разработчики также постарались оснастить дефектоскоп предельно понятным интерфейсом. В результате, работа оператора существенно упрощена, что позволяет сократить время контроля без ущерба его производительности. Все перечисленные и многие другие преимущества отлично сочетаются с компактностью и легкостью измерителя, для изготовления которого используются самые лучшие материалы. Модель может эксплуатироваться в разных условиях, включая цеха, производство, открытые местности. Легкая замена батареи и наличие специального защитного чеха способствуют этому.
Современный и производительный инструмент ВД3-81 – наилучшее соотношение цены и возможностей.
Дефектоскоп вихретоковый ВД3-81 Eddycon относится к средствам контроля и оценки дефектов и предназначен для ручного контроля вихретоковым методом на наличие поверхностных и подповерхностных дефектов типа нарушения сплошности материала (трещины, закаты, раковины, волосовины и др.).
Отличительные особенности дефектоскопа ВД3-81 EDDYCON
- цветной высококонтрастный TFT дисплей;
- система АСД: 4 трехцветных светодиода, звуковая сигнализация;
- возможность работы в двухчастотном режиме;
- упрощенная процедура калибровки прибора на стандартных образцах;
- возможность подключения датчика пути и сканера вихретокового ротационного;
- возможность быстрого измерения отношения сигнал/шум;
- поддержка USB;
- низкотемпературное исполнение прибора (от - 30 °С).
Основные технические характеристики |
||
Диапазон частот |
кГц |
от 0,05 до 12000 |
Усиление |
дБ |
70 |
Напряжение питания преобразователя |
В |
0,5, 1, 2, 4, 6 |
Частота выборок |
Гц |
8000 |
Фильтр |
Гц |
НЧ от 1 до 4000; ВЧ от 1 до 4000; Полосовой фильтр; Дифференцирующий; Усредняющий |
Подключаемые ВТП |
|
дифференциальные и абсолютные ВТП; |
Цифровой масштаб |
|
от 1/16 до 16, с шагом 6 дб |
Вращение фазы |
°, гр |
от 0 до 360 |
Разъем для подключения ВТП |
|
2 - pin LEMO, 4 - pin LEMO |
Время следа сигнала |
Сек |
0,1; 0,5; 1; 2; 3; 4 |
Дисплей |
|
Цветной ЖКД |
Разрешение экрана |
точек |
320 ´ 240 |
Размер экрана |
дюйм |
2,756´1,969 |
мм |
70 ´ 50 |
|
Режимы отображения сигнала |
|
Комплексная плоскость - X(y); Временная развертка - X(t), Y(t); Круговая развертка - X(y)+А. |
Типы пороговых уровней |
|
Круг, Порог, Сектор, Отсечка |
Память для хранения настроек и результатов контроля |
|
1 Гб памяти. 1 дефектограмма занимает - 6 Мб; 1 настройка занимает - 0,00355 Мб |
Многочастотная работа |
|
2 - частотное мультиплексирование; Независимое регулирование обеих частот; Смешивание сигналов для подавления нежелательных эффектов. |
Батарея |
|
Аккумуляторная Hi-MH 12В/2700 мА×ч |
Время работы от батареи |
час. |
не менее 5,5 |
Температурное применение прибора |
°С |
от -30 до +40 |
Защита от воздействия окружающей среды |
|
IP 64по ГОСТ 14254 |
Габаритные размеры |
мм |
188 ´107 ´ 78 |
Масса с аккумуляторной батареей |
кг |
не более 0,8 |
