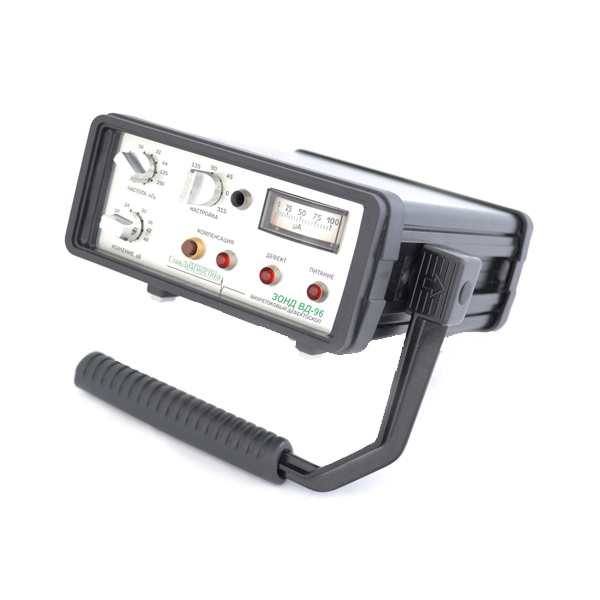

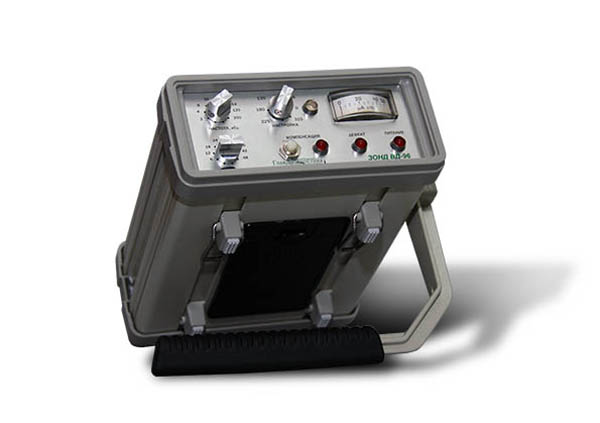

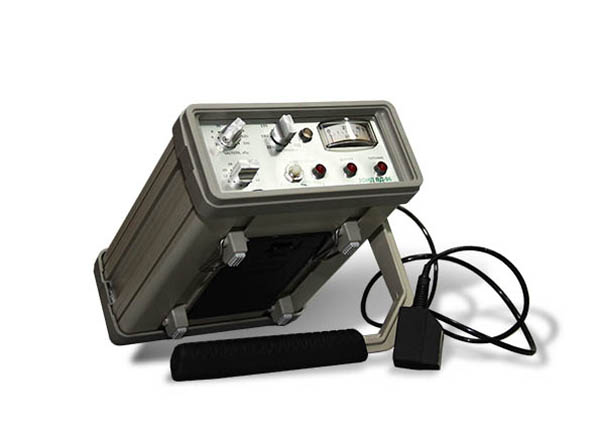

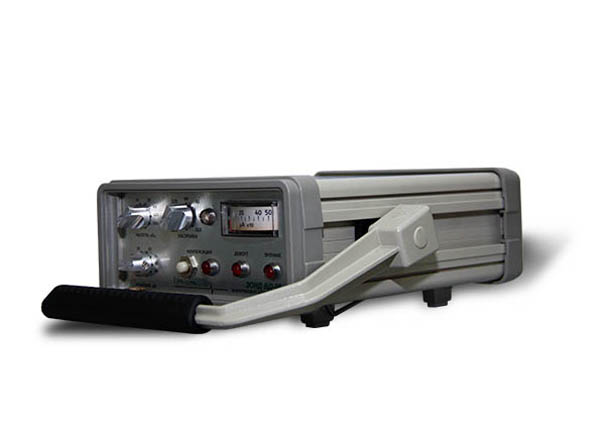

Вихретоковый дефектоскоп ЗОНД ВД-96

123 500 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр:
Гарантия: 12 месяцев

Отечественный вихретоковый дефектоскоп ЗОНД ВД-96 обеспечит качественное выявление широкого спектра дефектов. Например, несплошностей, неоднородностей, трещин, очагов коррозии и других типов повреждений. Работая с таким устройством, специалист сможет детально изучить не только поверхностные, но и подповерхностные слои контролируемого изделия, а также оценить толщину остаточного материала. В качестве объекта исследования могут выступать изделия, изготовленные как из черных, так и из цветных металлов.

Вихретоковый дефектоскоп ЗОНД ВД-96 широко применяется в энергетической отрасли промышленности, при проведении строительных работ, при проведении обследований авиационной техники и т.д. Таким образом, представленная модель устройства имеет разностороннее применение, благодаря целому ряду отличительных особенностей и отличным техническим показателям. Обратим Ваше внимание на некоторые из достоинств. ЗОНД ВД-96 однозначно выявит дефекты, расположенные под слоем любого диэлектрического покрытия или ржавчины. При этом в ходе контроля могут быть использованы любые виды вихретоковых преобразователей. Датчики устойчивы к износу, в результате чего, несомненно, прослужат Вам длительное время. Одной из важнейших функций, запрограммированных в этом устройстве, является функция отстройки от воздействия различных мешающих факторов. Также отметим, что имеется возможность работы в нескольких режимах. Так, при подключении внешнего осциллографа, становится возможным проведение контроля в специальном режиме “комплексная плоскость”.

Все эти и многие другие особенности представленной модели обеспечивают превосходное качество дефектоскопии и позволяют получать надежные результаты. Вихретоковый дефектоскоп ЗОНД ВД-96 порадует Вас удобством работы, наличием целого ряда дополнительных возможностей и высокой точностью получаемых результатов.

Универсальный вихретоковый дефектоскоп Зонд ВД-96 предназначен для обнаружения трещин, коррозии, несплошностей на поверхности объекта контроля и приповерхностном слое черных и цветных металлов, выявления мест утонения.

Особенности Зонд ВД96:

  • Высокая чувствительность как к маленьким поверхностным, так и к более крупным подповерхностным трещинам и коррозионным поражениям под слоем немагнитного металла до 7 мм, например, через металлические обшивки.
  • Выявление дефектов под слоем любого диэлектрика (лакокрасочного, теплоизоляционного покрытия, герметика и т. д.) толщиной до 10 мм.
  • Возможность контроля сварных швов и шероховатых поверхностей, в том числе под слоем различных загрязнений, масел, окалины, ржавчины и т. д. без предварительной подготовки.
  • Возможность использования различных типов вихретоковых преобразователей
  • Автоматическая отстройка от мешающих факторов.
  • Ступенчатая регулировка чувствительности (усиления)
  •  Электронный блок ЗОНД ВД-96
  •  Элементы АА – 6 шт.
  •  Сетевой адаптер с кабелем
  •  УВТП-10х30 – универсальный вихретоковый преобразователь (рабочая поверхность 10 х 30 мм)
  •  ВТП-103 – вихретоковый преобразователь карандашного типа
  •  Кабель соединительный РС-50 -2 шт. для подключения к осциллографу
  •  Чехол

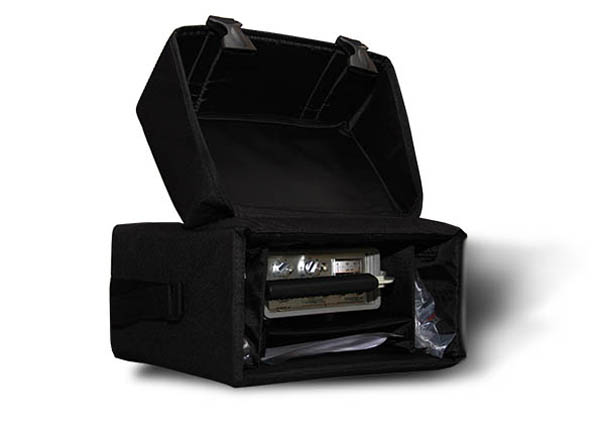

  •  Сумка для транспортировки

Дополнительные комплектующие для Зонд ВД96:
Преобразователи:

  • УВТП-7х20 - универсальный вихретоковый преобразователь для выявления трещин и коррозионных поражений в магнитных и немагнитных металлах. Преобразователь имеет износостойкий протектор из нержавеющей стали. Диапазон рабочего зазора до 6мм. Работа на поверхностях с малой кривизной
  •  КВТП-2х4 - карандашный вихретоковый преобразователь для выявления дефектов в труднодоступных местах. Рабочий зазор до 3 мм.
  •  ПН-15А – специализированный вихретоковый преобразователь предназначен для контроля плоских, конических и цилиндрических поверхностей валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
  •  ПН-15Б - специализированный вихретоковый преобразователь предназначен для контроля галтелей и проточек на конических и цилиндрических поверхностях валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
  •  ПН-15В - специализированный вихретоковый преобразователь предназначен для контроля резьбовых поверхностей валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96


Кабели и ПО:

  •  Кабель для связи с ПК в режиме комплексной плоскости
  •  ПО для работы в режиме комплексной плоскости на ПК


Контрольные образцы для Зонд ВД-96

  •  Контрольный образец В-1 - предназначен для определения работоспособности и пороговой чувствительности вихретоковых дефектоскопов при контроле валов нефтяных насосов из конструкционных сталей по РД 153-39ТН-010-96
  •  Контрольный образец ОСП-20х70х6-Аl (алюминий; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
  •  Контрольный образец ОСП-20х70х6-Бр (бронза; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
  •  Контрольный образец ОСП-20х70х6-Fe (сталь; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
  •  Контрольный образец ОСП-20х70х6-СтНМ (сталь нерж; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
  •  Контрольный образец ОСП-20х70х6-Ti (титан; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
  •  Контрольный образец ОСП-25х150х6-Аl (алюминий; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
  •  Контрольный образец ОСП-25х1500х6-Fe (сталь; три риски глубиной: 0,2 / 0,5 / 1,0 мм)
  •  Контрольный образец ОСП-25х1500х6-Бр (бронза; три риски глубиной: 0,2 / 0,5 / 1,0 мм)



Шерховатость контролируемой поверхности

Не более RZP, где Р составляет не более 70% от минимальной глубины трещины, подлежащей выявлению

Скорость сканирования

До 0,5 м/с

Максимальная глубина залегания дефектов в магнитных /немагнитных материалах

1 мм / 8мм

Диапазон рабочих температур

-5...40, ° С

Питание

6 элементов типа АА / 220 В

Непрерывное время работы от одного комплекта батарей

Не менее 40 ч.

Рабочие частоты

1 ,2, 4, 8, 32, 64,125, 250 кГц

Индикация обнаружения дефекта

Стрелочная, звуковая и световая

Габаритные размеры электронного блока

180х130х55

Масса

1 кг

Диапазон регулировки входного усиления

От 0 до 54дБ с шагом 6дБ

Диапазон изменения фазы вектора

0 - 359 град

Фильтр НЧ

1 кГц

Типы преобразователей

Дифференциальный, абсолютный

Амплитуды выходного напряжения

2 В
