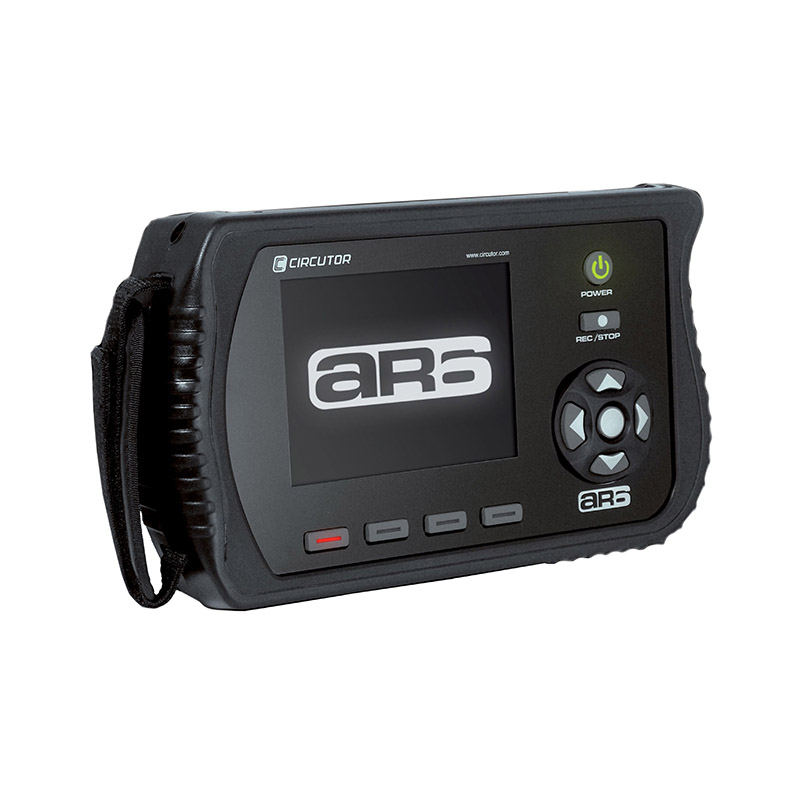

Анализатор электричества Circutor AR.6
Модель AR.6 представляет собой последнюю разработку компании CIRCUTOR в области портативного измерения качественных и количественных показателей электрической энергии. Анализатор оснащен большим цветным графическим дисплеем с высокой разрешающей способностью, благодаря которой пользователь может детально изучить графики. AR6 имеет 5 входов по напряжению и 5 токовых входов: токи по трем фазам, ток нейтрали и ток утечки. Прибор позволяет определять кратковременную и длительную дозы фликера, отображать круговые векторные диаграммы с указанием дисбаланса и несимметрии напряжения, выводить на дисплей реальные формы кривых измеряемых параметров с возможностью создания скриншота дисплея, определять и фиксировать скачки, провалы и прерывания напряжения на интервале от 10 мс с частотой 6400 выборок за период, передавать данные на ПК через USB для дальнейшего анализа и создания отчетов с помощью высокопроизводительного ПО “Power Vision Plus”.
Circutor AR6 - портативный электроанализатор для измерения параметров электросети, является новейшей версией серии портативных электроанализаторов CIRCUTOR AR 4 и AR 5. Это цифровой прибор, который производит замеры волн напряжений и токов и вычисляет действующие значения напряжений за конкретно задаваемое время усреднения TMP. Прибор имеет внутреннюю память емкостью 1 Гбайт для хранения данных, регистрируемых в различных электроустановках.
Основные преимущества анализатора качества и количества электроэнергии AR6:
- портативный анализатор для измерения основных качественных и количественных параметров электрической энергии в трехфазных и однофазных сетях с возможностью одновременной регистрации тока утечки и резких подъемов напряжения;
- AR6 - идеальный прибор для визуализации и анализа неисправностей сети благодаря графическому отображению гармоник, векторов и колебаний;
- извлечение среднеквадратического значения;
- наличие 5 входных каналов напряжения и 5 каналов тока;
- большой цветной графический дисплей 5,7”;
- встроенный счетчик потребляемой и генерируемой энергии;
- конфигурация меню триггера (настройка по уровням и по времени);
- специализированное программное обеспечение Power Vision Plus для всестороннего анализа зарегистрированных параметров;
- простое интуитивное меню конфигурации прибора;
- список выявленных возмущений/искажений в виде таблиц;
- отображение резких скачков напряжения в профиле волны;
- создание скриншотов дисплея вручную или автоматически (профили волн 9 каналов, включая мгновенные значения);
- самостоятельное обнаружение подсоединенных клещей;
- совместимость с выводами анализатора AR5-L;
- аккумуляторная батарея ресурсом 8 ч (с выключенной подсветкой).
- Портативный анализатор электроэнергии AR6;
- блок питания 100-240В/12В 3.33А (40 W макс.);
- батарея AR6;
- 5 кабелей измерения напряжения;
- сумка для измерительных кабелей;
- 5 гибких зажимов типа "аллегатор";
- коммуникационный кабель USB;
- программное обеспечение на компакт-диске;
- свидетельство производителя;
- полное руководство по эксплуатации.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
В зависимости от типа анализируемой сети измеряются и могут быть сохранены в памяти анализатора AR6 следующие перечисленные параметры
Параметры |
L1 |
L2 |
L3 |
LN |
LIII |
LK |
Max./Min. |
Напряжение фаза-нейтраль |
Да |
Да |
Да |
Да |
Да |
- |
Да |
Напряжение фаза-фаза |
Да |
Да |
Да |
- |
Да |
- |
Да |
Ток |
Да |
Да |
Да |
Да |
Да |
Да |
Да |
Потребляемая активная мощность |
Да |
Да |
Да |
- |
Да |
- |
Да |
Потребляемая индуктивн. мощность, L |
Да |
Да |
Да |
- |
Да |
- |
Да |
Потребляемая емкостная мощность, C |
Да |
Да |
Да |
- |
Да |
- |
Да |
Потребляемая полная мощность |
Да |
Да |
Да |
- |
Да |
- |
Да |
Коэффициент потребляемой мощности |
Да |
Да |
Да |
- |
Да |
- |
Да |
Активная по cos |
Да |
Да |
Да |
- |
Да |
- |
Да |
Генерируемая активная мощность |
Да |
Да |
Да |
- |
Да |
- |
Да |
Генерируемая индуктивн. мощность, L |
Да |
Да |
Да |
- |
Да |
- |
Да |
Генерируемая емкостная мощность, C |
Да |
Да |
Да |
- |
Да |
- |
Да |
Генерируемая полная мощность |
Да |
Да |
Да |
- |
Да |
- |
Да |
Коэффициент генерируемой мощности |
Да |
Да |
Да |
- |
Да |
- |
Да |
Реактивнаяя по cos |
Да |
Да |
Да |
- |
Да |
- |
Да |
Коэффициент амплитуды |
Да |
Да |
Да |
- |
- |
- |
Да |
Коэффициент множественности |
Да |
Да |
Да |
- |
- |
- |
Да |
Общ. гарм. искажение (THD) напряжения |
Да |
Да |
Да |
Да |
- |
- |
Да |
THD искажения напряжения, четные |
Да |
Да |
Да |
Да |
- |
- |
Да |
THD искажения напряжение, нечетные |
Да |
Да |
Да |
Да |
- |
- |
Да |
Общ. гармонич. искажение (THD) тока |
Да |
Да |
Да |
Да |
- |
- |
Да |
THD искажения тока, четные |
Да |
Да |
Да |
Да |
- |
- |
Да |
THD искажения тока, нечетные |
Да |
Да |
Да |
Да |
- |
- |
Да |
Доза фликера (WA) |
Да |
Да |
Да |
Да |
- |
- |
- |
PST Фликера |
Да |
Да |
Да |
Да |
- |
- |
- |
Частота |
Да |
- |
- |
- |
- |
- |
Да |
Дисбаланс напряжения |
- |
- |
- |
- |
Да |
- |
Да |
Асимметрия напряжения |
- |
- |
- |
- |
Да |
- |
Да |
Дисбаланс тока |
- |
- |
- |
- |
Да |
- |
Да |
Асимметрия тока |
- |
- |
- |
- |
Да |
- |
Да |
Гармоники напряжения (1-50) |
Да |
Да |
Да |
Да |
- |
- |
- |
Гармоники тока (1-50) |
Да |
Да |
Да |
Да |
- |
- |
- |
Максим. потреб. активная мощность |
- |
- |
- |
- |
Да |
- |
- |
Максимальная видимая мощность |
- |
- |
- |
- |
Да |
- |
- |
Максимальный средний ток |
- |
- |
- |
- |
Да |
- |
- |
Макс. потребляемый ток L1, L2, L3 |
Да |
Да |
Да |
- |
- |
- |
- |
Потребляемая активная энергия |
- |
- |
- |
- |
Да |
- |
- |
Потребляемая индуктивная энергия |
- |
- |
- |
- |
Да |
- |
- |
Потребляемая емкостная энергия |
- |
- |
- |
- |
Да |
- |
- |
Потребляемая полная энергия |
- |
- |
- |
- |
Да |
- |
- |
Генерируемая активная энергия |
- |
- |
- |
- |
Да |
- |
- |
Генерируемая индуктивная энергия, L |
- |
- |
- |
- |
Да |
- |
- |
Генерируемая емкостная энергия, C |
- |
- |
- |
- |
Да |
- |
- |
Генерируемая полная энергия |
- |
- |
- |
- |
Да |
- |
- |
Волновые формы |
Да |
Да |
Да |
Да |
Да |
Да |
- |
Представление фазового вектора |
Да |
Да |
Да |
Да |
Да |
Да |
- |
Технические характеристики анализатора качества электроэнергии AR.6
Анализатор AR6 стандарты |
|
Класс измерения 0.5 |
|
Класс B в соответствии с UNE-EN 61000-4-30 |
|
Измерение и регистрация в соответствии с EN 50160 |
|
AR6 источник питания |
|
Напряжение (внешнее питание) |
~100…240 В |
Ток (внешнее питание) |
3.33 A |
Частота |
50 / 60 Гц |
Максимальная мощность |
40 Вт |
Блок анализатора электроэнергии AR6 |
|
Номинальное напряжение |
-12 В |
Ток потребления |
2 A |
Максимальная мощность |
24 Вт |
Потребляемая мощность |
30 ВА |
Рабочая температура |
0 … 50ºC |
Высота над уровнем моря |
2000 м |
Влажность без конденсата |
5…95 % |
Уровень загрязнения |
2 |
Измерения тока по входу |
|
Входы по току |
I1 , I2 , I3 , IN , L утечки |
Входное напряжение |
0…2 В |
Краевое измерение |
1…120 в % от номинального тока |
Максимальный ток |
3 значения от номинального тока |
Сопротивление по входу |
10 кОм |
Измерения напряжения по входу |
|
Входы по напряжению |
U1, U2, U3, UN, Земля |
Входное напряжение |
10…800 В (среднекв.знач.) фаза-нейтраль |
Максимальное допустимое напряжение |
2 500 В |
Полоса пропускания |
3.2 кГц |
Другие характеристики |
|
Диапазон измерения напряжения |
10…800 В фаза – нейтраль |
Диапазон измерения тока |
0.01….1000 A (в зависимости от клещей) |
Коэффициенты трансформации |
Программируемые |
Внутренняя память |
1 Гб |
Поддерживаемая файловая система |
FAT 32 |
Класс точности |
|
Напряжение |
0.5% ± 2 знака |
Ток |
0.5% ± 2 знака |
Активная мощность |
1% ± 2 знака |
Реактивная мощность |
1% ± 2 знака |
Параметры конструкции |
|
Защита |
Двойная изоляция |
Клавиатура |
Клавиши навигации и функции |
Экран |
5.7“, цветной VGA |
Размеры |
283 x 168 x 80 мм |
Вес |
1.640 кг |
Интерфейс с ПК |
USB |
Дисплей |
|
Размер панели |
5.7” (по диагонали) |
Активный участок экрана LCD |
Ширина 116.16 мм x Высота 87.12 мм |
Количество пикселей |
по горизонтали (640x3) x по вертикали 480 |
Тип цветопередачи |
VGA |
Размер в пикселях |
по горизонтали 0,1815 мм x по вертикали 0,1815 мм |
Цвет пикселей |
RGB по вертикальной линии |
Цвет дисплея |
Белый |
Количество цветов |
262.000 |
Тип цветопередачи |
Светодиодная - LED |
Каналы измерения |
|
5 вводов по напряжению соответствующие 3 фазам, нейтрали и заземлению, (U1, U2, U3, UN, UEARTH) |
|
Вводы для измерения напряжения |
U1 U2 U3 UN Earth(земля) |
Входной диапазон |
Un= 10 до 800 В (TRMS) фаза-нейтраль |
Количество входов |
5 |
Пиковое напряжение |
2,500 В |
Коэффициент пиковой нагрузки |
1.0…1,875 |
Полоса пропускания |
3.2 кГц |
Полное входное сопротивление |
10 МОм |
Постоянное перенапряжение |
1.000 В (TRMS - среднеквадратичное значение) |
Переходное перенапряжение <1с |
2,500 В |
Абсолютное максимальное напряжение |
6 кВ |
Потребление |
≤ 0.04 ВА |
Максимальное напряжение в цепи измерения напряжения |
1000 В Кат. III/600 В Кат. IV для высот над уровнем моря выше 2000 м |
1000 В Кат. II/600 В Кат. III/300 В Кат. IV для высот ниже 2000 м |
|
Диапазоны измерений |
10.00 to 800.00 В (TRMS) |
Разрешение |
0.01 В (TRMS) |
Точность |
± 0.5 % от В (номинального) |
Анализатор имеет 5 входов по току - 3 фазы, нейтраль и ток утечки соответственно (I1, I2, I3, IN, IK) |
|
Вводы для измерения тока |
I1 I2 I3 IN I Leak(утечки) |
Входное напряжение |
0…2 В |
Диапазон измерений |
от 1 до 120% от номинального тока |
Измерение первичного номинального тока |
Зависит от типа клещей |
Допустимая перегрузка |
х3 от номинала |
Потребление |
≤ 0.0004 ВА |
Характерные особенности |
Опция измерения тока утечки через фильтр нижних частот активируется/деактивируется |
Сопротивление по входу |
10 кОм |

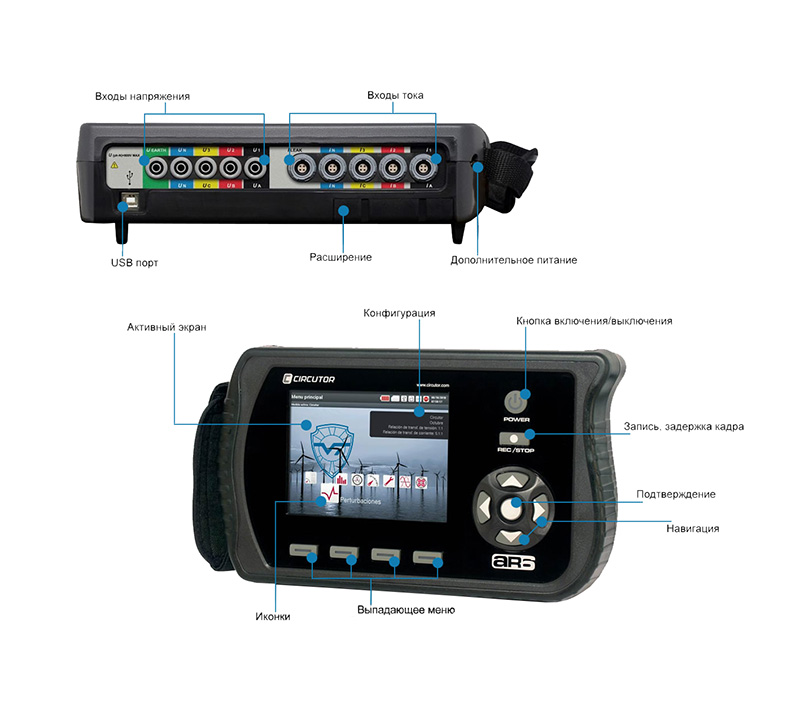

Каналы измерения в измерителе параметров энергоснабжения AR.6:
- анализатор имеет 5 входов по напряжению, что соответствует (3 фазам, нейтрали и земли [U1, U2, U3, UN, UEARTH]);
- имеет 5 входов по току, что соответствует (3 фазам, нейтрали и току утечки одновременно [I1, I2, I3, IN, IK]).
Визуальное отображение информации на дисплее анализатора AR.6:
- информацию на экране легко усвоить и прочесть, поскольку числовая информация представлена в таблицах, которые сгруппированы в соответствии с измеренными переменными фаз. Кроме того, каждая фаза измерения выделяется цветом, который назначает пользователь;
- графический экран отображает информацию в автомасштабе в графах осей X и Y, для полного представления измеряемой переменной.
Интуитивно-понятное меню пользователя в анализаторе качества электричества AR.6:
- оборудование обладает интуитивно-понятным меню с большими иконками, за счет чего с легкостью осуществляется навигация и производятся необходимые настройки.
Представление качества исследуемых сигналов:
- позволяет активировать и настроить анализ кратковременных возмущений, таких как: перенапряжение, импульсы, провалы и переходные процессы;
- события отображаются в таблице по наиболее важным параметрам;
- пользователь может выбрать любое значение события и произвести визуальный анализ сигнала.
Автономность работы анализатора качества и количества электрической энергии AR.6:
- это единственный портативный анализатор, обеспечивающий 8 часов автономной работы.
Характеристики аккумулятора и время работы прибора AR.6 |
|
Аккумулятор |
NiMH |
Напряжение |
6 В |
Емкость |
4200 мА/ч |
Время заряда |
2 …2,5 ч. |
Продолжительность работы в процессе эксплуатации |
4 часа с вкл. экраном LCD |
8 часов с выкл. экраном LCD |
Память в AR.6:
- анализатор AR.6 имеет встроенную память, которая может быть расширена пользователем, при этом анализатор способен записывать события в течении многих лет.
Типы карт памяти: |
|
SD |
Стандартная спецификация 1.10 |
SDHC |
Спецификация 2.0 |
Power Vision Plus. Программное обеспечение для удаленного управления, измерения и регистрации информации AR.6 портативных анализаторов и другими устройствами произведенными компанией CIRCUTOR. Это высококачественное программное обеспечение, повышающего эффективность и качество восприятия разрозненно полученной информации.
Фильтр нижних частот: возможность активации фильтра низких частот, для проверок разницы между реле, в соответствии с измерениями, при включенной защите от тока утечки на землю и без неѐ.
Захват изображения на экране:
- запись изображения сигналов возможна по 9 мгновенным значениям основных параметров;
- фотозахват изображений может быть запрограммирован при помощи триггеров пускового устройства (сравнения электрических параметров) или может быть произведен вручную.
Настройки и конфигурации анализатора энергии:
- устройство позволяет настроить количество десятичных знаков и единиц, которые нужны пользователю для каждой измеряемой переменной;
- пользователь может выбрать цвет фона и цвета для каждой фазы в соответствии с предписаниями.
Схемы различных цепей:
- возможность создавать конфигурацию для нескольких типов электросетей. В зависимости от выбранной электросети показываются разные способы установки датчиков тока;
- поддерживаются следующие варианты: однофазные, двухфазные, по схеме Арона, трехфазные и трехфазные с нейтралью.
Отображение гармоник на экране AR.6:
- отображение на экране информации о значении амплитуды каждой из гармоник;
- пользователь может прокручивать по выбору желаемые гармоники для отображения в нижней части таблицы наиболее важные величины этих гармоник.
