Анализатор качества электроэнергии Fluke 1743/Basic
Наличие на складе:
уточняйте у менеджера
Производство:
Fluke Industrial, США
ГосРеестр:
Гарантия:
12 месяцев

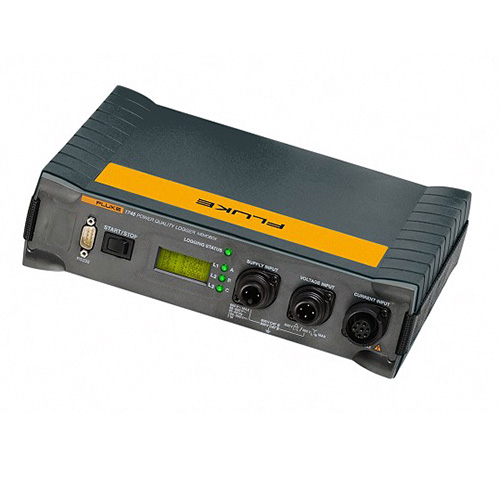

Серия трехфазных регистраторов данных качества электроэнергии Fluke 1740 – позволяют легко оценить качество электроэнергии и проводить долговременную запись её параметров. Эта серия регистраторов исполнена в компактном, прочном корпусе и специально разработана для решения повседневных задач инженеров, проводящих анализ и определение неисправностей на сетях электроснабжения. Эти приборы способны одновременно записывать до 500 различных параметров на протяжении 85 дней и захватывать нестандартные события. Благодаря этому приборы позволяют распознать скрытые неисправности и найти трудно определяемые сбои. Включенное в комплект программное обеспечение PQ Log дает возможность быстро проанализировать качество электроэнергии и провести предпусковое сервисное обслуживание установок по последним европейским стандартам EN50160.
Регистратор энергии Fluke 1743 Basic обладает следующими особенностями:
- Анализ искажений - обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы.
- Соответствие требованиям качества услуг - оценка качества поступающей электроэнергии на технологическом входе.
- Исследование качества электропитания - оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки.
- Нагрузочные испытания - верификация возможностей электрической системы до и после добавления нагрузок.
- Оценка качества энергии и мощности - валидация изменений в помещениях посредством количественной оценки энергопотребления, коэффициента мощности и общего качества электроэнергии, а также качества электроэнергии до и после установки улучшений.
Регистратор Fluke 1743 Basic измеряет следующие параметры электропитания:
- напряжение,
- силу тока,
- мощность,
- активную мощность,
- реактивную мощность,
- коэффициент мощности,
- энергию,
- мерцание, изменение напряжения,
- суммарное гармоническое искажения.
- CD-ROM c ПО PQ Log - 1 шт.;
- RS-232 кабель/адаптер последовательного интерфейса и кабель последовательного интерфейса (RS-232-USB) - 1 шт.;
- многоязыковой компакт-диск с руководством пользователя - 1 шт.;
- набор локализации цвета - 1 шт.;
- отпечатанное руководство на английском - 1 шт.;
- регистратор Fluke 1743 Basic;
- сертификат об испытаниях со значениями измерений - 1 шт.;
- сумка для переноски - 1 шт.;
- тестовые отведения для напряжения и электропитания - 1 шт.;
- черный зажим типа "дельфин" - 1 шт.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Общие данные |
|
|
Исходная погрешность |
Относится к эталонным условиям и имеет срок гарантии два года |
|
Система качества |
разработан, сконструирован и изготовлен в соответствии с требованиями стандарта DIN ISO 9001 |
|
Эталонные условия |
|
|
23 °C ± 2 K; 74 °F ± 2 K , Vm=230 В ± 10%, 50 Гц ± 0,1 Гц или 60 Гц ± 0,1 Гц |
|
|
Чередование фаз |
L1, L2, L3 |
|
Длина интервала |
10 минут |
|
Разъем Wye |
(L1, L2, L3 относительно N) |
|
Сетевой адаптер |
88 В ... 265 В переменного тока |
|
Условия окружающей среды |
|
|
Диапазон рабочих температур |
от -10 °C до 55°C; от 14 °F до 131°F |
|
Диапазон эксплуатационных температур |
от 0 °C до 35°C; от 32 °F до 95°F |
|
Диапазон температур хранения |
от -20 °C до 60°C; от 4 °F до 140°F |
|
Диапазон эталонных температур |
23 °C ± 2 K; 74 °F ± 2 K |
|
Относительная влажность |
Класс C2 согласно IEC 60654-1 |
|
Корпус |
надежные, полностью изолированные корпус и принадлежности |
|
|
IP65 в соответствии с EN 60529 |
|
Безопасность |
IEC/EN 61010-1, 600 В -кат. III, 300 В - кат. IV, степень загрязнения окружающей среды - 2, двойная изоляция |
|
Тип напряжения тестирования |
5,2 кВ среднеквадратичное значение, 50 Гц / 60 Гц, в течение 5 с |
|
Электромагнитная совместимость |
Излучение: IEC/EN 61326-1, EN55022 Помехоустойчивость: IEC/EN 61326-1 |
|
Измерение напряжения и тока |
|
|
Входное напряжение |
|
|
Входной диапазон VI P-N |
не более 480 В переменного тока |
|
Входной диапазон VI P-P |
не более 830 В переменного тока |
|
Макс. напряжение перегрузки |
1,2 ВI |
|
Выбор входного диапазон |
Программирование задания |
|
Разъемы |
P-P или P-N, одно- или трехфазное |
|
Номинальное напряжение VN |
<= 999 кВ с силовыми трансформаторами и коэффициентом трансформации |
|
Входное сопротивление |
Прибл. 820 кОм на канал Lx-N однофазный (соединены L1 или A, L2 или B, L3 или C): прибл. 300 кОм |
|
Внутренняя ошибка |
0,1 % от значения напряженияI |
|
Трансформатор напряжения |
Коэффициент: <999 кВ /ВI |
|
Выбор нормы |
Программирование задания |
|
Токовый вход с гибкими проводниками |
|
|
Входные диапазоны II L1 или A, L2 или B, L3 или C, N |
15 А / 150 А / 1500 А / 3000 А перем. тока |
|
Диапазон измерения |
0,75 А ... 3000 А перем. тока |
|
Внутренняя ошибка |
< 2 % от II |
|
Воздействие расположения |
Не более ± 2 % измеряемой величины - при длине проводника до измерит. головки > 30 мм |
|
Влияние поля рассеяния |
< ± 2 А перем. тока для Iext=500 А перем. тока при длине проводника до измерит. головки > 200 мм |
|
Температурный коэффициент |
< 0,05 % / K |
|
Текущий трансформатор |
Коэффициент <= 999 кА / II |
|
Выбор диапазона |
Программирование задания |
|
Связь |
3-фазная, 3-фазная +N, 2 фазы L1 или A и L3 или C (метод изм. 2 W) 7-полюсный разъем |
|
Входной ток для зажима |
|
|
Входные диапазоны II L1 или A, L2 или B, L3 или C, N |
0,5 В номинальное (для II) 1,4 Vпик |
|
Внутренняя погрешность |
< 0,3 % от II |
|
Макс. перегрузка |
10 В перем. тока |
|
Входное сопротивление |
Прибл. 8,2 кОм |
|
Текущий трансформатор |
Коэффициент сопр.<= 999 кА / II |
|
Системы электропитания |
Треугольник, 2-элементный треугольник, звезда, однофазная, однофазная с расщепленной фазой |
|
Регистратор |
|
|
Сетевой адаптер |
|
|
Функциональный диапазон |
от 88 В до 660 В (абсолютное значение), 50 Гц / 60 Гц от 100 В до 350 В пост. тока с внутр. предохранителем: 630 мА T |
|
Потребление электроэнергии: |
5 Вт |
|
Продолжительность работы от источника бесперебойного питания: |
3 с; конденсаторный источник питания можно заменить только в центре техобслуживания. Источник питания можно соединить параллельно к входным изм. зажимам (до 660 В) |
|
Экран, индикаторы |
Светодиодные индикаторы состояния и уровней напряжения |
|
Память |
|
|
Тип |
Флэш-память-EPROM объемом 8 МБ |
|
Интервалы |
Функция A > 12000 интервалов для периода > 85 дней с интервалом 10 мин. Функция P > 30000 интервалов для периода > 212 дней с интервалом 10 мин |
|
Таблица регистрации событий |
> 13000 |
|
Модель памяти |
линейная, циклическая |
|
Интерфейс |
Интерфейс: RS 232, 9600...115 000 бод, автоматический выбор скорости передачи, трехпроводная связь |
|
Габаритные размеры |
170 мм x 125 мм x 55 мм (69 x 51 x 22 дюйма) |
|
Масса |
прибл. 2 кг |
|
Измерение |
|
|
Преобразователь температуры A/D |
16 бит, частота выборки: 10,24 кГц |
|
Фильтр НЧ фильтрации |
FIR-фильтр, fc =4,9 кГц |
|
Частота, чувствительность |
Погрешность < 1 % от Vm в диапазоне от 40 Гц до 2500 Гц |
|
Длина интервала |
1, 3, 5, 10, 30 с, 1, 5, 10, 15, 60 минут |
|
Усредненное время для мин/макс значений |
½, 1 период сетевой частоты, 200 мс,1 , 3 , 5 с |
|
Временная ось |
Разрешение: 10 мс (при 50 Гц), отклонение: 2 с/сутки при 23 °C; 74 °F ± 2 K |
