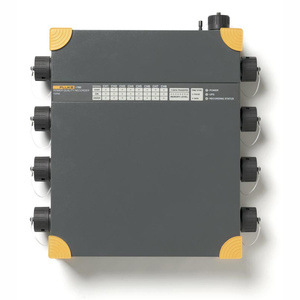

Анализатор качества электроэнергии Fluke 1760TR
Регистратор качества электроэнергии для трехфазной сети Fluke 1760TR полностью соответствует классу А стандарта IEC 61000-4-30. Он предназначен для детального анализа качества электроэнергии и непрерывной проверки на соответствие стандартам. Сконструированный для анализа как коммунальных, так и промышленных энергораспределительных систем в сетях среднего и низкого напряжения, данный измеритель качества напряжения обеспечивает гибкость настройки пороговых величин, алгоритмов, а также опций измерений. Мощный регистратор характеристик электропитания 1760TR позволяет фиксировать максимально полный спектр подробностей по параметрам, определяемым пользователем.
В дополнение функций регистратора Fluke 1760, в данном регистраторе реализована функция анализа быстрых переходных процессов с частотой до 10 МГц.
Основные приложения:
- Подробный анализ искажений – Осуществление высокоскоростного анализа быстрых переходных процессов и обнаружение основных причин неправильного функционирования оборудования, что позволяет устранять неисправности и проводить профилактические мероприятия по обслуживанию системы. Опция анализа быстрых переходных процессов, с диапазоном измерения в 6000 В, позволяет улавливать очень короткие импульсы, например, удары молнии.
- Соответствие требованиям качества услуг для Класса A – Оценка качества поступающей электроэнергии на технологическом входе. Благодаря соответствию классу А, Fluke 1760TR позволяет обеспечить бесспорную верификацию результатов.
- Кореллирование события со множеством расположений – при помощи синхронизации времени GPS пользователи могут быстро обнаруживать место нарушения либо внутри, либо за пределами здания.
- Гальваническая изоляция и сопряжение по постоянному току – Позволяет измерять полностью гетерогенные системы электропитания. Например, устранение неисправностей для систем бесперебойного электропитания (ИБП) с одновременной записью напряжения батарей и выходной мощности.
- Исследование качества электропитания – Оценка исходного качества электропитания для оценки совместимости с критически важными системами до их установки, а также верификация производительности электрических систем до добавления нагрузок.

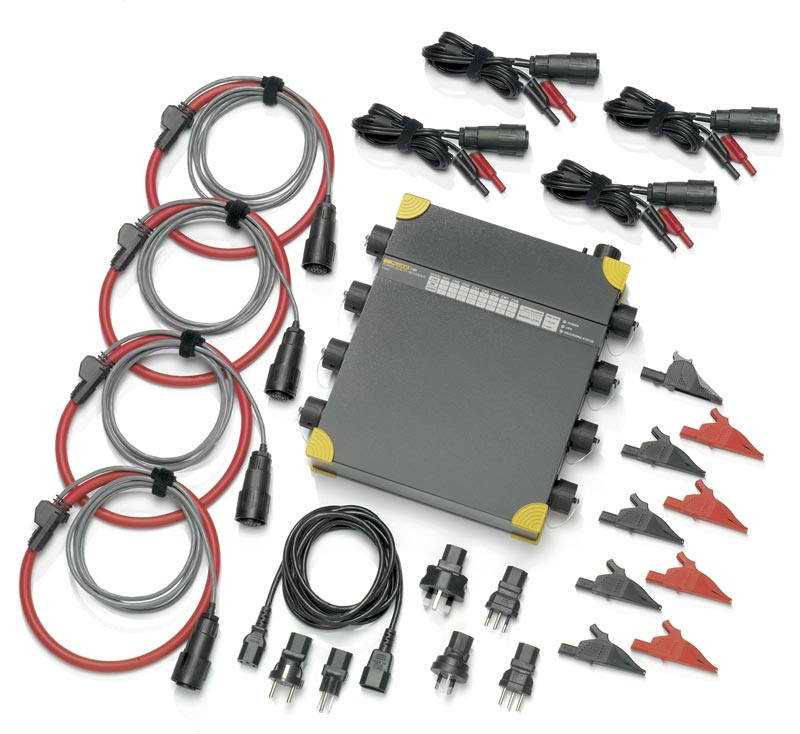

- Внутренняя флэш-память на 2 ГБ;
- программное обеспечение PQ Analyze на компакт-диске;
- кабель Ethernet для сетевого соединения;
- кабель Ethernet перекрестный для прямого соединения с ПК;
- сетевой кабель;
- руководство пользователя;
- сумка для переноски;
- анализ быстрых переходных процессов с частотой до 10 МГц;
- датчики напряжения, кол-во 4 (600 В для комплекта INTL (МЕЖДУНАР), 1000 В для комплекта для US (США));
- датчики тока, кол-во 4 (двух-диапазонные гибкие щупы 1000 A/200 A переменного тока).
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Параметр |
Значения |
||||||
Статистическая оценка |
Статистика качества питания - в соответствии с таблицами EN50160 и DISDIP, например, ITIC, CEBEMA, ANSI |
||||||
Список событий |
ровалы, выбросы и прерывания напряжения обнаруживаются и регистрируются в списке событий. Срабатывание любого триггера также регистрируется в списке. |
||||||
Непрерывная регистрация |
Fluke 1760 регистрирует среднеквадратичные значения с соответствующими максимальными и минимальными значениями следующих величин: Напряжение Ток Мощность (активная, реактивная, кажущейся) Коэффициент мощности Потребляемая мощность в кВт/часах Мерцание Дисбаланс Частота Гармоники/промежуточные гармоники непрерывно, с агрегированием по времени в течение следующих интервалов: Сутки |
||||||
Регистрация параметров, задаваемых внешними сигналами |
|
||||||
Управляющие сигналы сети |
Фазы и провод N, напряжение и ток |
||||||
Диалоговый режим |
Переменная частота обновления. Эту функцию можно использовать для проверки настроек прибора с возможностью быстрого просмотра характеристик осциллографа, а также имевших место переходных процессов и событий. |
Общие данные
Параметр |
Значения |
||||||||||||
Внутренняя ошибка |
относится к эталонным условиям и имеет срок гарантии два года |
||||||||||||
Система качества |
разработан и изготовлен в соответствии с требованиями стандарта ISO 9001: 2000 |
||||||||||||
Условия окружающей среды |
* в зависимости от датчика |
||||||||||||
Эталонные условия |
|
||||||||||||
Корпус |
изолированный корпус из прочного пластика |
||||||||||||
Электромагнитная совместимость |
|
||||||||||||
Сетевой адаптер |
|
||||||||||||

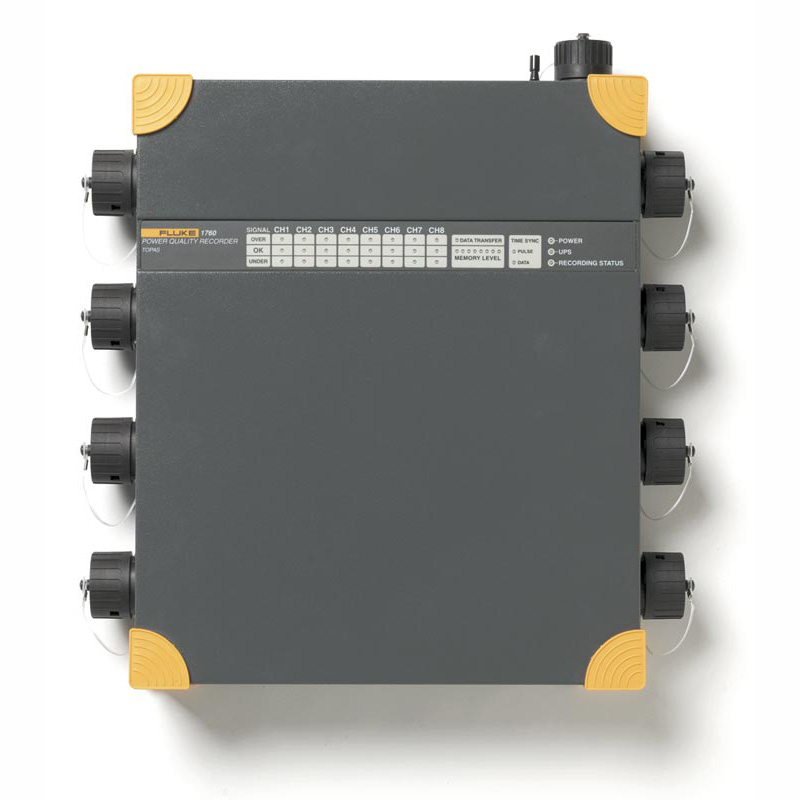

Дисплей |
В приборе Fluke 1760 имеются светодиодные индикаторы для 8-и каналов, последовательности фаз, питания (сеть и аккумулятор), использования памяти, синхронизации по времени и передаче данных.
|
||||||||||||
Память данных |
Флэш-память на 2 ГБ в зависимости от модели |
||||||||||||
Модель памяти |
Линейный |
||||||||||||
Интерфейсы |
Ethernet (100 МБ/с), совместимый с ОС Windows® 98/ME/NT/2000/XP RS 232, внешний модем через RS 232 |
||||||||||||
Скорость двоичной передачи для RS 232 |
от 9600 бод до 115 кбод |
||||||||||||
Размеры |
325 мм x 300 мм x 65 мм; 2,8 x 11,8 x 2,6 дюйма (В x Ш x Г) |
||||||||||||
Вес |
прибл. 4,9 кг (10,8 фунта) (без принадлежностей) |
||||||||||||
Интервал калибровки |
1 год рекомендуется для класса A, для других - 2 года |
Условия приёма сигнала
Параметр |
Значения |
||||
Диапазон для систем 50 Гц |
50 Гц ± 15 % (от 42,5 Гц до 57,5 Гц) |
||||
Диапазон для систем 60 Гц |
60 Гц ± 15 % (от 51 Гц до 69 Гц) |
||||
Разрешение |
16 ppm |
||||
Частота дискретизации для частоты сети 50 Гц |
10,24 кГц, Частота выборки синхронизирована с частотой сети. |
||||
Погрешность измерений частоты |
< 20 ppm |
||||
Погрешность внутренних часов |
< 1 с / сутки |
||||
Интервалы измерения |
Агрегирование интервалов времени в соответствии с IEC 61000-4-30 Класс-A
|
||||
Гармоники |
в соответствии с IEC 61000-4-7:2002: 200 мс |
||||
Фликер |
в соответствии с EN 61000-4-15:2003: 10 мин. (Pst), 2 ч (Plt) |
Входные измерения
Параметр |
Значения |
Число входов |
8 гальванически разделенных входов для измерения напряжения и тока. |
Предохранительный датчик |
до 600 В кат. IV в зависимости от датчика |
Базовая безопасность |
300 В, кат. III |
Номинальное напряжение (среднеквадр. значение) |
100 мВ |
Диапазон (пиковое значение) |
280 мВ |
Перегрузочная способность (среднеквадр. значение) |
1000 В, непрерывно |
Скорость нарастания напряжения |
Не более 15 кВ / мкс |
Входное сопротивление |
1 МОм |
Входная емкость |
5 пФ |
Входной фильтр |
В каждом канале имеется пассивный ФНЧ, фильтр защиты от наложения спектров и 16-разрядный АЦП. Выборка по всем каналам выполняется синхронно по импульсам общего кварцевого генератора.
Фильтры служат для защиты от перепадов напряжения и ограничения скорости нарастания сигнала, снижают на 80 дБ уровень высокочастотных компонентов, в особенности напряжение шумов выше половины частоты выборки АЦП, уменьшая погрешность измерений в исключительно широком диапазоне амплитуд входных сигналов. Действительно также при предельных рабочих условиях, например, при переходных напряжениях на выходе преобразователей. |
Погрешности
Параметр |
Значения |
||||
Погрешности в эталонных условиях |
Погрешность с учетом ошибки датчиков напряжения в соответствии с IEC 61000-4-30 Класс-A. Все датчики напряжения работают при постоянном напряжении и при частотах до 5 кГц
|
||||
Внутренняя погрешность для гармоник |
Класс I в соответствии с EN 61000-4-7:2002 |
||||
Эталонные условия |
23 °C ± 2 K при влажности < 60 %; 74 °F ± 2 K при влажности < 60 % |
||||
Температурный дрейф |
100 ppm / K |
||||
Износ |
< 0,05 % / K |
||||
Подавление синфазного сигнала |
> 100 дБ при 50 Гц |
||||
Температурный дрейф |
Изменение коэффициента усиления от температуры: < 0,005 %/K |
||||
Износ |
Изменение коэффициента усиления от срока службы: < 0,04 %/год |
||||
Шум |
Напряжение шумов при короткозамкнутом входе: < 40 мкВ |
||||
Постоянный ток |
± (0,2% от показаний прибора + 0,1% датчика) |
