Анализатор качества электроэнергии Fluke 434-II
Наличие на складе:
уточняйте у менеджера
Производство:
Fluke Industrial, США
ГосРеестр:
Гарантия:
12 месяцев
Для профессиональной диагностики электроэнергии стоит приобрести Fluke 434-II. Это портативный компактный измеритель, имеющий современное и удобное исполнение. Модель оснащена прочным корпусом, изготовленным в черно-желтой цветовой гамме, а также большой кнопочной панелью, где имеются клавиши для задания режимов, выставления подходящих настроек и их корректировки. Работая с таким прибором, пользователь может оперативно и качественно проводить замеры, считывать полученную информацию с большого жидкокристаллического индикатора, обрабатывать ее посредством специализированного программного обеспечения, передавать на внешние носители.
Fluke 434-II станет настоящим помощником для современного специалиста. Сегодня к качеству энергопитания предъявляются повышенные требования, вплоть до полного соответствия показателей установленным нормам. Анализатор представленной модели поможет в короткие сроки проверить правильность работы оборудования, своевременно выявить и полностью устранить имеющиеся неисправности, оценить потери электроэнергии. Применение профессионального оборудования, в том числе анализаторов, позволит специалисту сократить нерациональные расходы, сведя их к минимуму. Обратите внимание, что данный прибор имеет пять основных режимов. С его помощью вы сможете контролировать и точно определять параметры, изучать формы полученных сигналов, использовать современные методы диагностики, осуществлять замеры одновременно по четырем каналам, анализировать гистограммы, оперативно выполнять калькуляцию потерь и другие действия.
В комплект поставки входит адаптер питания, набор переходников, измерительный провод и другие принадлежности, которые сделают работу с анализатором Fluke 434-II максимально полной.
Анализатор качества электроэнергии Fluke 434 II является идеальным инструментом для сбора статистической информации по качеству электроэнергии. С помощью новой функции калькулятора потерь электроэнергии, модель 434 II измеряет стоимость нерационально расходуемой энергии из-за плохого качества в финансовом выражении. Возможность монетизации электроэнергии позволяет определять участки с наибольшими потерями энергии и подбирать возможные решения энергосбережения. Благодаря базовым функциям оценки качества электроэнергии Вы получаете универсальный инструмент для поиска и устранения неисправностей.
Области применения:
- монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении;
- оценка электроэнергии — вычисление улучшений до и после установки в потреблении энергии для регулировки энергосберегающих устройств;
- устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети;
- профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою;
- долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем;
- изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок.
Отличительные особенности:
- Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
- Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
- Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.
- Измерение всех трех фаз и нейтрали. В комплект входит четыре токоизмерительных датчика с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места.
- Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
- Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
- Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
- Время работы от аккумулятора: Время работы — 7 часов после зарядки литий-ионного батарейного источника питания.

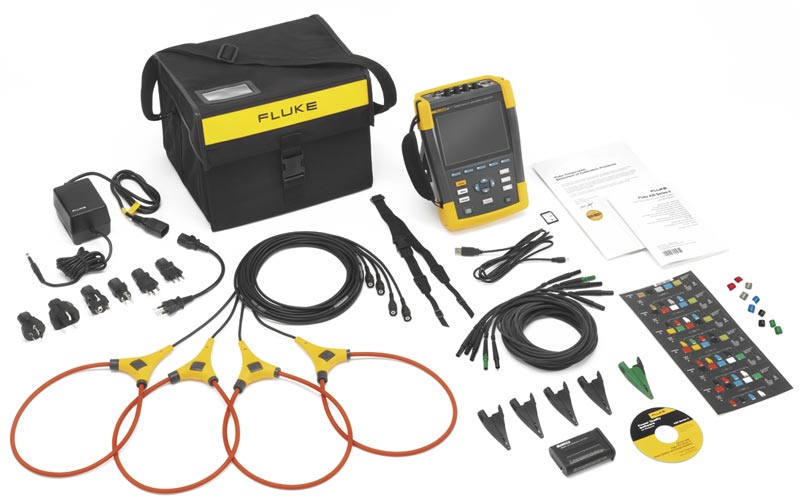

Принадлежности, входящие в комплект:
- адаптер питания BC430;
- набор переходников с вилками международных образцов;
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 8 часов);
- измерительный провод TLS430 и набор зажимов типа "крокодил";
- зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки;
- i430flex-TF, длина 24 дюйма (61 см), 4 экземпляра клещей;
- карта памяти SD объемом 8 ГБ;
- PowerLog на компакт-диске (содержит руководства оператора в формате PDF);
- USB-кабель A-B мини;
- C1740, мягкий футляр.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
|
Модель |
Диапазон измерений |
Разрешение |
Точность |
|
Вольт |
||||
|
Среднеквадратичное напряжение (переменное+постоянное) |
434-II |
1–1000 В — между фазой и нейтралью |
0,1 В |
± 0,5% от номинального напряжения*** |
|
Пиковое напряжение |
|
1–1400 В пикового напряжения |
1 В |
5% от номинального напряжения |
|
Коэффициент амплитуды напряжения (CF) |
|
1,0 > 2,8 |
0.01 |
± 5 % |
|
В (среднекв. знач.) ½ |
434-II |
1–1000 В — между фазой и нейтралью |
0,1 В |
± 1% от номинального напряжения |
|
434-II |
|
0,1 В |
± 0,2% от номинального напряжения |
|
|
Vfund (основное напряжение) |
434-II |
1–1000 В — между фазой и нейтралью |
0,1 В |
± 0,5% от номинального напряжения |
|
Амперы (погрешность за исключением погрешности клещей) |
||||
|
Амперы (переменный+постоянный ток) |
i430-Flex 1x |
5–6 000 A |
1:00 AM |
± 0,5% ± 5 ед.мл.разр. |
|
i430-Flex 10x |
0,5–600 A |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
|
1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
|
|
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
|
А (пиковый ток) |
i430-Flex |
8400 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
|
1 мВ/А |
5500 A (пиковый ток) |
1 А (среднекв. знач.) |
± 5 % |
|
|
Коэффициент амплитуды тока (CF) |
|
1–10 |
0.01 |
± 5 % |
|
А (среднекв. знач.) ½ |
i430-Flex 1x |
5–6 000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
|
i430-Flex 10x |
0,5–600 A |
0,1 В |
± 1% ± 10 ед.мл.разр. |
|
|
1 мВ/А 1x |
5–2000 A |
1 В |
± 1% ± 10 ед.мл.разр. |
|
|
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 1% ± 10 ед.мл.разр. |
|
|
Afund (ток основной частоты) |
i430-Flex 1x |
5–6 000 A |
1:00 AM |
± 0,5% ± 5 ед.мл.разр. |
|
i430-Flex 10x |
0,5–600 A |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
|
1 мВ/А 1x |
5–2000 A |
1 В |
± 0,5% ± 5 ед.мл.разр. |
|
|
1 мВ/А 10x |
0,5–200 A (только переменный ток) |
0,1 В |
± 0,5% ± 5 ед.мл.разр. |
|
|
Гц |
||||
|
Гц |
Fluke 434 при 50 Гц номинально |
42,50–57,50 Гц |
0,1 Гц |
± 0,01 Гц |
|
Fluke 434 при 60 Гц номинально |
51,00–69,00 Гц |
0,01 В |
± 0,01 Гц |
|
|
Питание |
||||
|
Ватты (В-А, вар) |
i430-Flex |
макс. 6 000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
|
1 мВ/А |
макс. 2000 МВт |
0,1 Вт–1 МВт |
± 1% ± 10 ед.мл.разр. |
|
|
Коэффициент мощности (Cos j/DPF) |
|
0–1 |
0.001 |
± 0,1% при номинальных условиях нагрузки |
|
Энергия |
||||
|
кВт-ч (кВА-ч, квар-ч) |
i430-Flex 10x |
Зависит от номинала клещей и напряжения |
± 1% ± 10 ед.мл.разр. |
|
|
Потери энергии |
i430-Flex 10x |
Зависит от номинала клещей и напряжения |
± 1% ± 10 одиночных импульсов, за исключением точности сопротивления |
|
|
Гармоники |
||||
|
Порядок гармоники (n) |
|
Постоянный ток, группировка с 1 по 50: группы гармоник в соответствии со стандартом IEC 61000-4-7 |
||
|
Порядок промежуточной гармоники (n) |
|
ОТКЛ, группировка с 1 по 50: группы гармоник и промежуточных гармоник в соответствии со стандартом IEC 61000-4-7 |
||
|
Вольты |
%f |
0,0–100% |
0.10% |
± 0,1% ± n x 0,1 % |
|
%r |
0,0–100% |
0.10% |
± 0,1% ± n x 0,4 % |
|
|
Абсолютное значение |
0,0–1000 В |
0,1 В |
± 5% * |
|
|
THD (суммарные гармонические искажения) |
0,0–100% |
0.10% |
± 2,5 % |
|
|
Амперы |
%f |
0,0–100% |
0.10% |
± 0,1% ± n x 0,1% |
|
%r |
0,0–100% |
0.10% |
± 0,1% ± n x 0,4 % |
|
|
Абсолютное значение |
0,0–600 A |
0,1 В |
± 5% ± 5 ед.мл.разр. |
|
|
THD (суммарные гармонические искажения) |
0,0–100% |
0.10% |
± 2,5 % |
|
|
Ватты |
%f или %r |
0,0–100% |
0.10% |
± n x 2% |
|
Абсолютное значение |
Зависит от номинала клещей и напряжения |
— |
± 5% ± n x 2 % ± 10 ед.мл.разр. |
|
|
THD (суммарные гармонические искажения) |
0,0–100% |
0.10% |
± 5 % |
|
|
Сдвиг фаз |
|
От -360° до +0° |
1° |
± n x 1° |
|
Фликкер |
||||
|
Plt, Pst, Pst (1 мин.) Pinst |
|
0,00–20,00 |
0.01 |
± 5 % |
|
Дисбаланс |
||||
|
Вольты |
% |
0,0-20,0% |
0.10% |
± 0,1 % |
|
Амперы |
% |
0,0-20,0% |
0.10% |
± 1 % |
|
Управляющие сигналы сети |
||||
|
Пороговые уровни |
|
Пороговые и предельные значения, а также длительность сигнала программируются для двух частот сигнала |
— |
— |
|
Частота сигнала |
|
от 60 Hz до 3000 Hz |
0,1 В |
|
|
Относительное напряжение (%) |
|
0,0–100% |
0.10% |
± 0,4 % |
|
Абсолютное напряжение, усредненное за 3 с (В 3s) |
|
от 0,0 В до 1000 В |
0,1 В |
± 5 % от номинального напряжения |
Общие характеристики
|
Корпус |
Массивная ударопрочная конструкция со встроенной защитной кобурой. Защита от влаги и пыли IP51 согласно стандарту IEC60529 при использовании в наклонном стоячем положении. Удары и вибрация. Удар 30 г, вибрация: синусоида 3 г, случайно 0,03 г2/Гц согласно стандарту MIL-PRF-28800F класса 2 |
|
Дисплей |
Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания. Размер: ЖКД 127 мм x 88 мм (153 мм/6,0 дюймов по диагонали). Разрешение: 320 x 240. Контрастность и яркость: регулируется пользователем, с компенсацией температурных воздействий. |
|
Память |
Карта SD 8 ГБ (совместима со стандартом SDHC, отформатирована в системе FAT32), до 32 ГБ дополнительно. Защита экрана и несколько модулей памяти для хранения данных, в том числе записей (в зависимости от размера памяти) |
|
Часы реального времени |
Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий |
Условия эксплуатации
|
Рабочая температура |
0 °C ~ +40 °C; +40 °C ~ +50 °C, за исключением батареи |
|
Температура хранения |
-20 °C ~ +60 °C |
|
Влажность |
+10 °C ~ +30 °C: относительная влажность 95 % без конденсации |
|
Максимальная высота над уровнем моря |
До 2000 м (6666 фт) для CAT IV 600 В, CAT III 1000 В. |
|
Электромагнитная совместимость (EMC) |
EN 61326 (2005-12) для излучения и невосприимчивости |
|
Интерфейсы |
мини-USB-B, изолированный USB-порт для ПК, разъем для подключения карты SD за батарей инструмента |
* ± 5%, если ≥ 1% от номинального напряжения; ± 0,05% от номинального напряжения, если < 1% от номинального напряжения.
** Номинальная частота 50/60 Гц согласно IEC 61000-4-30
*** Измерения 400 Гц не поддерживаются для мерцания, сигналов сети и режима монитора.
****для номинального напряжения 50–500 В
