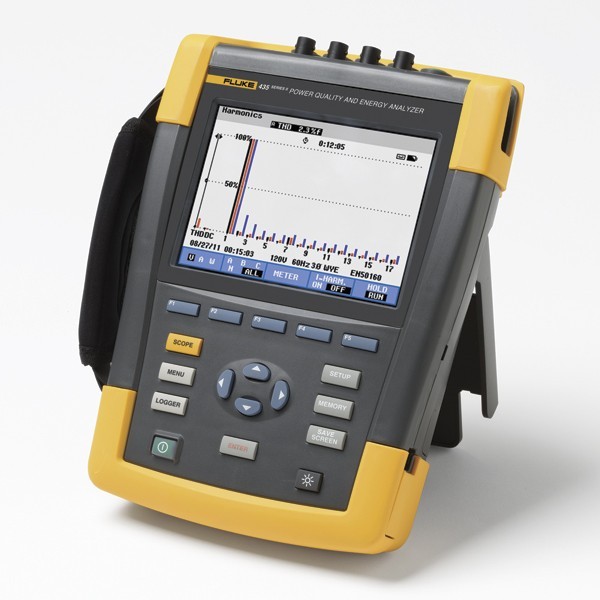

Анализатор качества электроэнергии Fluke-435-II/Basic
Наличие на складе:
уточняйте у менеджера
Производство:
Fluke Industrial, США
ГосРеестр:
Гарантия:
12 месяцев
Для профессионального анализа качества электрической энергии используйте Fluke 435 II – профессиональный измеритель в современном исполнении, который обладает широкими функциональными возможностями. Первое, что может отметить каждый пользователь, это стильное и эргономичное исполнение измерителя. Модель имеет большую клавиатуру с большим числом кнопок, с помощью которых можно управлять параметрами, задавать режимы, менять настройки. Материалы, используемые при изготовлении, отличаются большой прочностью, стойкостью к внешним факторам, обеспечивают длительный срок эксплуатации и возможность применения такого устройства в самых разных условиях. С помощью такого инструмента пользователь сможет осуществить полноценный анализ большого числа электрических характеристик, определить степень их соответствия установленным нормам, минимизировать нерациональные энергетические потери и т.д.
Fluke 435 II имеет развитый функционал и дополнительные режимы, с помощью которых пользователь может отследить переходные процессы, зафиксировать результаты в условиях помех и решить множество других аналогичных задач. Для корректности работы инструмента необходимо обеспечить подходящие условия эксплуатации. Важно, чтобы температура окружающей среды, влажность и другие параметры соответствовали диапазонам, указанным в пользовательском руководстве. Обратим внимание заказчика на поддерживаемые интерфейсы. Это мини-USB, USB-порт для подключения к персональному компьютеру. Также модель имеет специализированный разъем для подключения SD-карты.
На нашем сайте представлено множество вариантов приборов для анализа электрической энергии. Fluke 435 II – это один из современных инструментов, который доступен для заказчика на самых выгодных условиях.
Неважно, что происходит на Вашем предприятии, с моделью 435 II Вы всегда будете подготовлены к этому. Оснащенная усовершенствованными функциями оценки качества электроэнергии и денежного выражения стоимости потерь, эта модель может решить любые проблемы с электрикой.
Основные преимущества:
- Функция PowerWave записывает мгновенные текущие среднеквадратичные значения и позволяет видеть каждую форму кривой для определения того, как значение напряжения, тока и частоты взаимодействуют друг с другом.
- Функция оценки эффективности инвертора мощности измеряет как переменный, так и постоянный ток, входящий и выходящий.

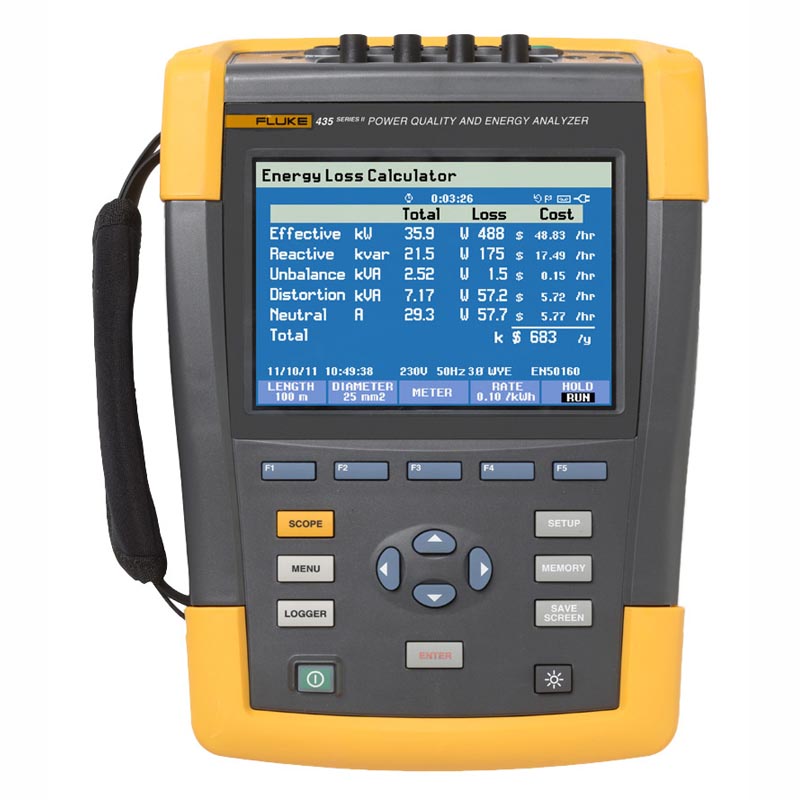

- И, как и другие модели 430 серии II, модель 435 II оснащена калькулятором потерь электроэнергии, который в денежном выражении отображает потери из-за плохого качества электроэнергии, помогая сократить расходы.

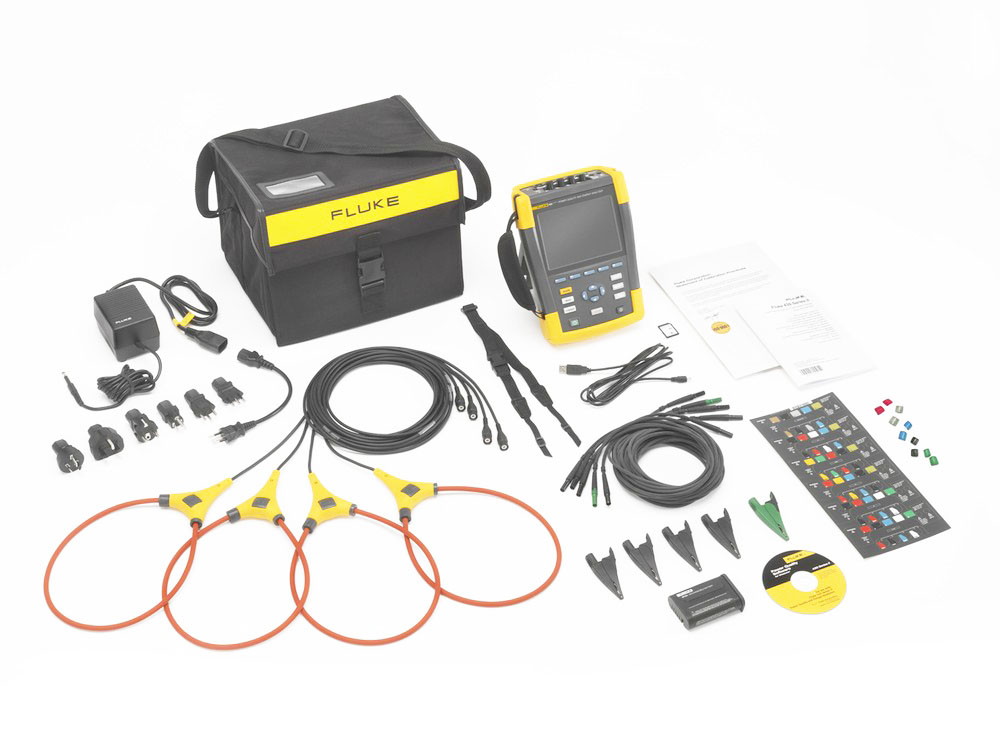

- Адаптер питания BC430;
- набор переходников с вилками международных образцов;
- BP290 (литий-ионная батарея одинарной емкости), 28 Вт-ч (от 7 часов);
- измерительный провод TLS430 и набор зажимов типа "крокодил";
- зажимные клещи с цветовой маркировкой WC100 и региональные ярлыки;
- карта памяти SD объемом 8 ГБ;
- PowerLog на компакт-диске (содержит руководства оператора в формате PDF);
- USB-кабель A-B мини.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Входы напряжения
|
Параметр |
Значение |
|
Число входов |
4 (3 фазы + нейтраль), связь по постоянному току |
|
Максимальное входное напряжение |
1000 В (среднекв. знач.) |
|
Номинальный диапазон по напряжению |
Выбираемый: 1–1000 В |
|
Макс. пиковое напряжение сигнала |
6 кВ (только в переходном режиме) |
|
Полное входное сопротивление |
4 МОм//5 пФ |
|
Полоса пропускания |
> 10 кГц, до 100 кГц для переходного режима |
|
Масштабирование |
1:1, 10:1, 100:1, 1 000:1 10 000:1 и переменное |
Входы тока
|
Параметр |
Значение |
|
Число входов |
4 (3 фазы + нейтраль), связаны по постоянному или переменному току |
|
Тип |
Клещи или трансформатор тока с выходным напряжением в мВ или i430flex-TF |
|
Диапазон |
0,5–600 А (среднекв. знач.) с включенным датчиком i430flex-TF (с чувствительностью 10x) |
|
Полное входное сопротивление |
1 МОм |
|
Полоса пропускания |
> 10 кГц |
|
Масштабирование |
1:1, 10:1, 100:1, 1 000:1 10 000:1 и переменное |
|
Система дискретизации |
|
|
Разрешение |
16-битный аналогово-цифровой преобразователь на 8 каналах |
|
Максимальная частота дискретизации |
200 тыс. выборок в секунду по каждому из каналов одновременно |
|
Среднеквадратичная дискретизация |
5000 выборок в периодах 10/12 в соответствии с IEC61000-4-30 |
|
Синхронизация ФАПЧ |
4096 выборок в периодах 10/12 в соответствии с IEC61000-4-7 |
|
Номинальная частота |
434-II и 435-II: 50 и 60 Гц |
Режимы отображения
|
Параметр |
Значение |
|
Вывод формы сигнала на дисплей |
Доступно во всех режимах с помощью клавиши SCOPE (осциллограф) |
|

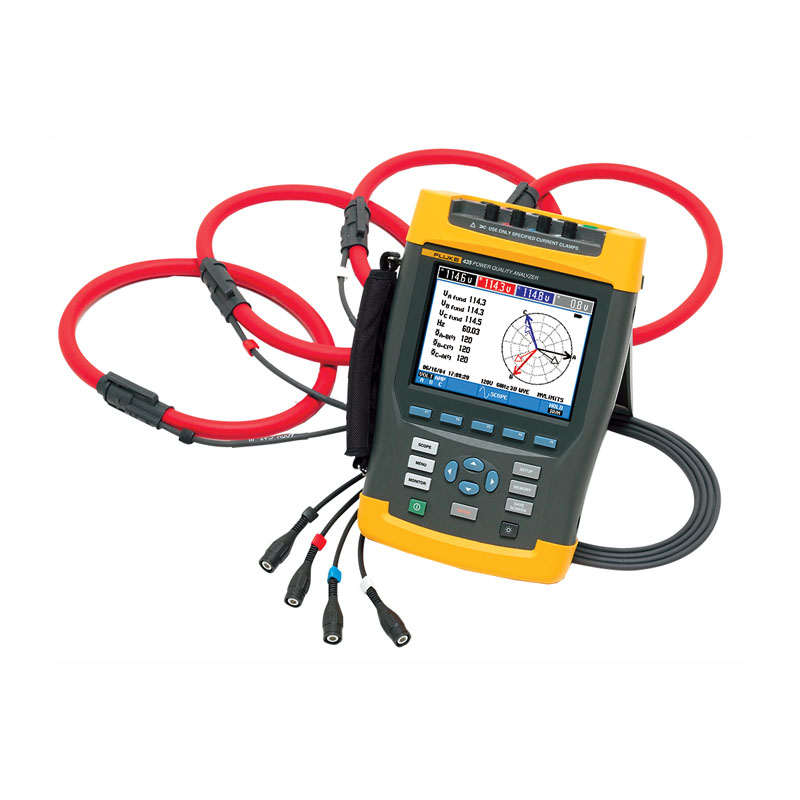

Векторная диаграмма |
Доступно во всех режимах через вывод формы сигнала на дисплей осциллографа |
|
Показания мультиметра |
Доступно во всех режимах, за исключением "Монитор" и "Переходные процессы", обеспечивает табулированное представление всех имеющихся показаний прибора |
|
График тренда |
Доступно во всех режимах, за исключением режима "Переходные процессы" |
|
Гистограмма |
Доступно в режимах "Монитор" и "Гармоники" |
|
Список событий |
Доступно во всех режимах |
Режимы измерения
|
Параметр |
Значение |
|
Осциллограф |
4 осциллограммы напряжения, 4 осциллограммы тока, В (среднекв. знач.), Vfund (напряжение основной гармоники) А (среднекв. знач.), A (основной гармоники), В на курсоре, А на курсоре, сдвиги по фазе |
|
Вольты/Амперы/Герцы |
В (среднекв. знач.) — от фазы к фазе, В (среднекв. знач.) — от фазы к нейтральному положению, Vpeak (пиковое напряжение), амплитудный фактор (В), Apeak (пиковый ток) — А (среднекв. знач.), амплитудный фактор (А), Гц |
|
Минимумы и максимумы |
В (среднекв. знач.) 1/2, А (среднекв. знач.) 1/2, Pinst с программируемыми пороговыми уровнями для обнаружения событий |
|
Гармоники, постоянный ток, 1–50, до 9-й гармоники для 400 Гц |
Гармоники — Вольты, THD, гармоники — Амперы, K-фактор — Амперы, гармоники — Ватты, THd — Ватты, K-фактор — Ватты, промежуточная гармоника — Вольты, промежуточная гармоника — Амперы, В (среднекв. знач.), А (среднекв. знач.) (относительно основного или общего среднеквадратичного значения) |
|
Мощность и энергия |
В (среднекв. знач.), А (среднекв. знач.), Вт (полное) , Вт (основное)., В-А (полное), В-А (основное), В-А (гармоники), В-А (дисбаланс), вар, PF, коэффициент реактивной мощности (DPF), CosQ, коэффициент эффективности, Вт (прямой), Вт (обратный) |
|
Калькулятор потерь энергии. |
Вт (основное), В-А (гармоники), В-А (дисбаланс), вар, А, потери активные, потери реактивные, гармоники потерь, дисбаланс потерь, нейтраль потерь, стоимость потерь (на основе определенной пользователем стоимости / кВт-ч) |
|
Эффективность преобразователя (требуются дополнительные клещи для постоянного тока) |
Вт (полное), Вт (основное), Вт (постоянный ток), эффективность, В (постоянный ток), А (постоянный ток), В (среднекв. знач.), А (среднекв. знач.), Гц |
|
Разбаланс |
В (отриц., %), В (нулевое, %), А (отриц., %), А (нулевое, %), В (основное), А (основное), сдвиги по фазе — В и А |
|
Бросок тока |
Пусковой бросок тока, длительность пускового броска, А (среднекв. знач.) 1/2, В (среднекв. знач.) 1/2 |
|
Монитор |
В (среднекв. знач.), А (среднекв. знач.), гармоника — Вольты, THD — Вольты, PLT, В (среднекв. знач.) 1/2, А (среднекв. знач.) 1/2, Гц, провалы и выбросы, прерывания, резкие скачки напряжения, дисбаланс и управляющие сигналы сети. |
|
Фликер (только для Fluke 435-II и 437-II) |
Pst (1 мин.), Pst, Plt, Pinst, В (среднекв. знач.) 1/2, А (среднекв. знач.) 1/2, Гц |
|
Переходные процессы (только для 435-II и 437-II) |
Осциллограммы переходных процессов — 4 для напряжения и 4 для тока, запускается: В (среднекв. знач.) 1/2, А (среднекв. знач.) 1/2, Pinst |
|
Управляющие сигналы сети (только для 435-II и 437-II) |
Относительное напряжение сигнала и абсолютное напряжение сигнала, усредненные за три секунды, для двух задаваемых частот сигнала |
|
Волнообразная кривая мощности (только для 435-II и 437-II) |
В (среднекв. знач.) 1/2, А (среднекв. знач.) 1/2, Вт, Гц и формы сигнала осциллографа для Ампер и Ватт по заданному напряжению |
|
Регистратор |
Пользовательский выбор до 150 параметров качества электроэнергии, измеряемых одновременно по 4 фазам |
Конфигурации подключения
- Однофазное с нейтралью
- Сеть с расщепленной фазой
- Однофазная система с двухфазными напряжениями без нейтрали
- Трехфазная четырехпроводная система WYE
- Трехфазная трехпроводная система Delta
- Трехфазная система без нейтрали WYE
- Четырехпроводная трехфазная система Delta с отходящей от средней точки высокой ветвью
- Открытая трехпроводная система Delta с 2 обмотками трансформатора
- Трехфазная трехпроводная система без токоизмерительного датчика на фазе L2/B (метод 2-ваттного измерения)
- Трехфазная четырехпроводная система без датчика напряжения на фазе L2/B
- Напряжение постоянного тока и вход тока с выходной мощностью переменного тока (автоматически отображается и выбирается в режиме эффективности преобразователя)
Общие характеристики
|
Параметр |
Значение |
|
Корпус |
Прочный удароустойчивый корпус со встроенным защитным футляром |
|
Дисплей |
Яркость: 200 кд/м2, обычно используется силовой адаптер; 90 кд/м2, обычно используется батарейный источник питания |
|
Память |
Карта SD 8 ГБ (совместимая со стандартом SDHC, формат FAT32), дополнительно до 32 ГБ |
|
Часы реального времени |
Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий |
