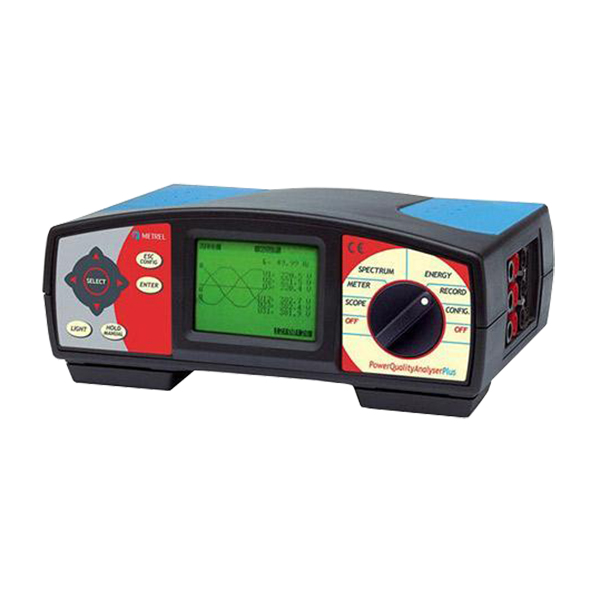

Анализатор качества электроэнергии Metrel MI 2292 Power Quality Analyser Plus

по запросу
Наличие на складе: уточняйте у менеджера
Производство: Metrel d.d., Словения
ГосРеестр: Россия
Гарантия: 36 месяцев

Снят с производства.

Трехфазный анализатор качества электрической энергии Metrel MI 2292 Power Quality Analyser Plus - это портативный измерительный прибор, способный осуществлять комплексный мониторинг, регистрацию и анализ основных показателей электрических сетей. Power Quality Analyser Plus имеет 5 различных режимов регистрации и обладает функциями просмотра измеряемых величин в режиме реального времени (в том числе функцией осциллограф), возможностью удалённого управления. Прибор помещен в корпус с высокой степенью защиты от попадания влаги и инородных предметов. Power Quality Analyser Plus отвечает всем требованиям, предъявляемым к современным регистраторам качества электроэнергии.

Функции электроанализатора Metrel MI 2292:

  • измерение тока и напряжения на 3 фазах;
  • расчет коэффициента гармоник и анализ высших гармоник до 63-й гармоники;
  • измерение мощности (полной, активной и реактивной, cos φ, коэффициента мощности);
  • автоматический анализ качества электроэнергии по стандарту EN 50160;
  • периодический и статистический анализ результатов;
  • регистрация событий: провалов, выбросов и прерываний тока и напряжения;
  • регистрация переходных процессов и фликеров;
  • регистрация пускового тока;
  • определения направления гармонических составляющих посредством ПО;
  • функция осциллографа для отображения формы и общих характеристик сигналов в режиме реального времени;
  • измерение энергии (функция счетчика энергии).

Отличительные особенности анализатора электроэнергии Metrel MI 2292 Power Quality Analyser Plus:

  • возможность выбора до 64 регистрируемых параметров для режимов периодической регистрации и регистрации по EN50160;
  • запись одиночных выбросов, резонансных состояний, переключений и других кратковременных особых событий;
  • измерение фликера в соответствии с IEC61000-4-15;
  • запуск регистрации вручную, по времени, по уставке. Кольцевой и линейный режим регистрации;
  • поддержка соединения по методу Аарона (метод 2 ваттметров);
  • ПО PowerLink (интерфейс RS232) позволяет настраивать прибор, считывать записанные данные, осуществлять автономный анализ записанных результатов и оперативный анализ текущих значений измеряемых величин;
  • графическое и табличное представление записанных данных, мощные инструменты анализа (периодический и статистический анализ);
  • возможность дистанционного управления прибором и получения результатов измерений с помощью опционального аналогового или GSM-модема. Передача SMS-сообщений о состоянии памяти и завершении записи на мобильный телефон оператора;
  • энергонезависимая память 2048 кБайт;
  • размеры: 265 x 110 x 185 мм;
  • масса (без аксессуаров): 2 кг.



  • MI 2292 PQ Analyser Plus;
  • клещи 1000А/1В, 3шт.;
  • наконечники для измерений, 3шт.;
  • зажимы плоские, 4 шт.;
  • «крокодил», зажимы, 4шт.;
  • кабели для измерений, 6 шт.;
  • шнур сетевой;
  • RS232-шина;
  • АКБ 1.2В NiMH, 4 шт.;
  • программное обеспечение Pover View (СD-диск);
  • руководство;
  • калибровочное свидетельство.

 Дополнительная комплектация анализатора Metrel MI 2292 Power Quality Analyser Plus:

  • малые токоизмерительные клещи до 5А - 1 штука (необходим А1039);
  • гибкие клещи Ampflex 30A/300A/3000A - 1 шт.;
  • малые токоизмерительные клещи на 100А - 1 штука (необходим А1039);
  • A 1037 трехфазный трансформатор тока 5 А/1 В;
  • 3-фазный набор гибких клещей Ampflex 20A/200A/2000A;
  • 3-фазный набор гибких клещей Ampflex 30A/300A/3000A - 1 шт.;
  • адаптер для подключения клещей к прибору;
  • набор защитных предохранителей.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Постоянный ток



Входы

3

Разброс напряжений(входное)

10-550В скз     L-N

Перенапряжение, допуск

600В        скз     L-N (максимум 10000 мс)

Погрешность

± 0.5 % от измеренного ±2 емр

Разрешение

0.1 В

Коэффициент амплитуды(максимальный)

1,4

Частота дискретизации

6.4 кГц

Частоты

43-68 Гц (частота основной гармоники)

Переменный ток



Входы

3

Напряжение

0.02-1В скз 0,02 In ... In

Разрешение

0.3 мВ

Перегрузка(максимальная)

1.5 In (синус. ток)

Погрешность

± 0.5 % от измеренного ± 6 емр + погрешность измерителя

Макс. коэффициент амплитуды Частота дискретизации

2,5

Измерительные функции

Погрешность

Разрешение



P, PF, S,Q, I, U, cos φ

± 1.0 % от измеренного(P, Q, S)

0.01 от измеренного( P, Q, S)

Анализирование гармоник (63)

0.2 % x Ur /U (или Ir/I)

0.1 %

Граф. рег-ция



Период интегрирования

1000-1800000 мс

Макс. количество регистрируемых сигналов

64

Условия работы



Напряжение, (DC) замер мощности

0.02 Un - Un

Ток, (DC)



Коэфф-т мощности,  (PF)

0.02 In - In

Частота

четыре квадранта (1 емк. – 0...1 инд.)

Форма сигналов

45-65 Гц



Синусоидальное напряжение и ток

Связь с ПК

Шина (RS 232)

Экран

Жидкокристаллический дисплей , 160Х116

Запоминающее устройство

Оперативное статическое ЗУ, 2 Мб

Рабочее питание

230В(DC) либо 4x1.2В Ni Cd/Ni Mh АКБ IEC LR 14

Категория перенапряжения

600 В CAT III

Защита

Изоляция х2  IP-64

Прибор Metrel MI 2292 Power Quality Analyser Plus внесен в Госреестр СИ Российской Федерации и имеет соответствующий сертификат под №36080-07.
