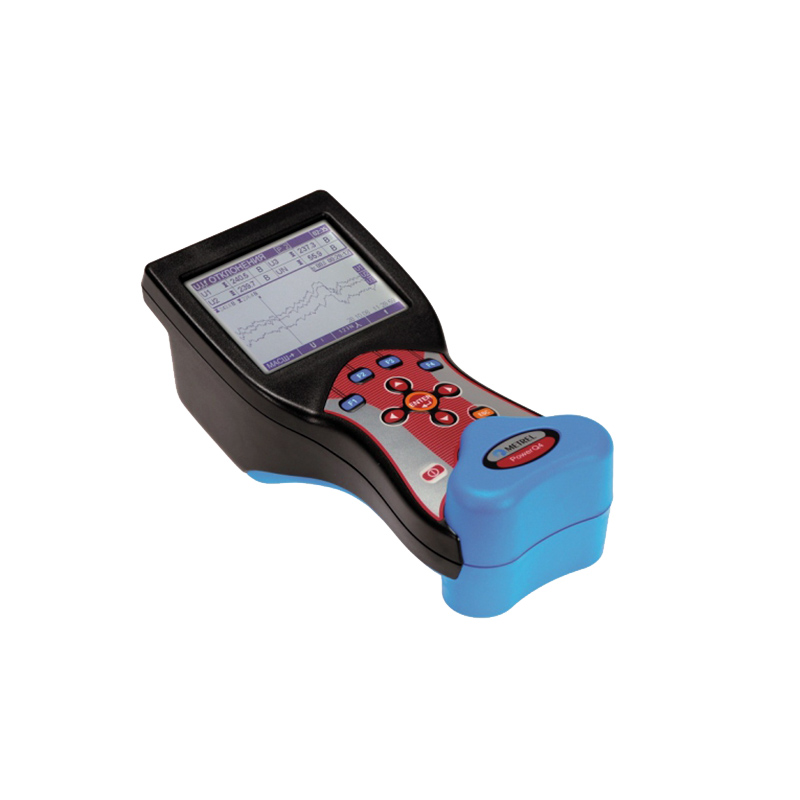

Анализатор качества электроэнергии Metrel MI 2792A PowerQ4 Plus (комплект с клещами А1281 0,5/5/100/1000 А)
Снят с производства. Аналог Metrel MI 2892.
MI 2792А – новый прибор, созданный с учетом требований последних нормативных документов РФ в области контроля качества электроэнергии.
MI 2792A - результат усовершенствования ранних моделей анализаторов METREL.
Отличительные особенности:
- улучшенные метрологические характеристики при измерении фазного напряжения, частоты, гармоник и интергармоник напряжения, величины провалов и перенапряжений и др., позволяющие отнести MI 2792A к классу А по ГОСТ 30804.4.30 и классу I по ГОСТ 30804.4.7;
- возможность проведения измерений в соответствии с ГОСТ 32144 и получения протоколов измерения в форме, рекомендованной в ГОСТ 32145;
- наличие в базовом комплекте GPS приемника для соответствия ГОСТ 32144 в части измерения времени;
- возможность проводить измерения по схеме Аарона (при отсутствии одного измерительного токового трансформатора в системах высокого и среднего напряжения).
Основные функции:
- измерение и регистрация напряжения, отклонения напряжения;
- измерение и регистрация силы тока;
- измерение и регистрация частоты, отклонения частоты;
- измерение и регистрация кратковременной и длительной дозы фликера;
- измерение и регистрация особых событий напряжения;
- измерение и регистрация коэффициентов несимметрии по нулевой и обратной последовательности;
- измерение и регистрация коэффициентов гармоник и суммарных коэффициентов гармоник напряжения и тока;
- измерение и регистрация активной, реактивной и полной мощности и энергии, а также коэффициента мощности и cos φ.

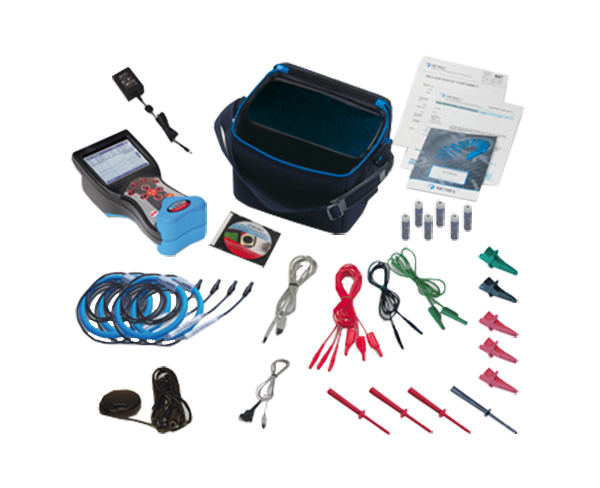

- Блок анализатора Metrel MI 2792 A;

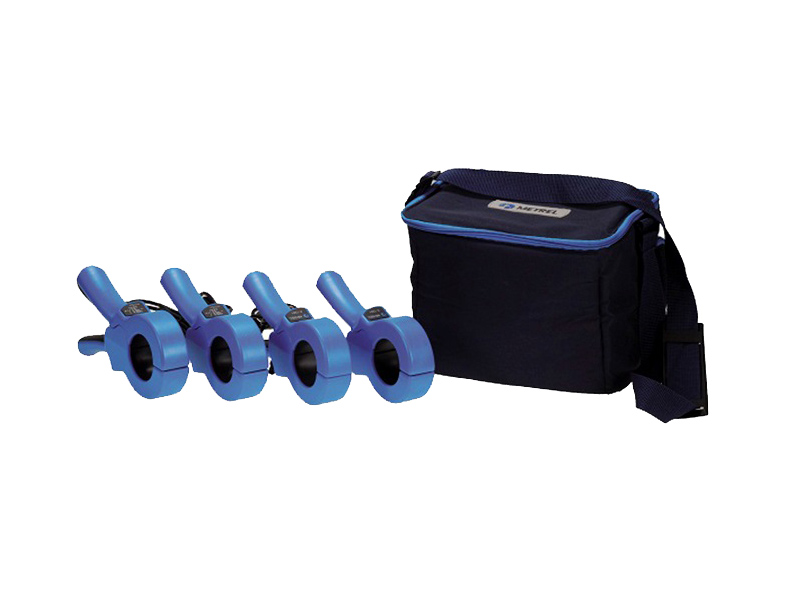

- комплект из четырех клещей токовых А1281 0,5/5/100/1000 А;
- комплект из трех наконечников для проведения замеров, цвет красный;
- наконечник для проведения замеров, цвет черный;
- комплект из трех зажимов «крокодил», цвет красный;
- зажим "крокодил" цвет зеленый;
- зажим "крокодил", цвет черный;
- комплект из трех проводников измерительных, цвет красный;
- проводник измерительный, цвет зеленый;
- проводник измерительный, цвет черный;
- приемник GPS;
- диск с программным обеспечением;
- комплект кабелей RS232- и USB-типа;
- адаптер питания сетевой;
- комплект из шести аккумуляторных батарей АА, 1,2В;
- сумка- чехол мягкая для транспортировки прибора;
- инструкция пользования прибором.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Измеряемая величина |
Диапазон измерения |
Разрешение |
Погрешность измерения |
Напряжение |
20…1500 В |
10 мВ |
±0,1%Uном |
Ток |
50мА...1200A |
10 мА |
±0,4% |
Частота |
10…70 Гц |
2 мГц |
±10мГц |
Мощность |
0…9,999МВт, МВА, Мвар |
4 Вт, ВА, вар |
±0,8% |
Коэффициент мощности |
-1,00…1,00 |
0,01 |
±0,02 |
Гармоники напряжения |
Un <1%Uном. |
10 мВ |
±0,15%Uном |
1%Uном |
10 мВ |
±5%Uном |
|
Гармоники тока |
In <0,1хIном |
10 мВ |
±0,15%Iном |
0,1хIном |
10 мВ |
±5%хIном |
|
Величина провала напряжения, перенапряжения, прерывания напряжения |
20…1500 В |
10 мВ |
±0,2% Uном |
Длительность провала, перенапряжения, прерывания напряжения |
30 мс…7 суток |
1 мс |
±1 период |
|
|||
Интервал усреднения |
1…3600с |
||
Максимальное число сигналов |
524 |
||
Порты связи |
RS232, USB |
||
Память |
Флэш-память 8Мб |
||
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144 в трехфазной системе, кроме интергармоник |
98 суток |
||
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144 в трехфазной системе |
59 суток |
||
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144, а также мощностей и энергии (все фазы) |
47 суток |
||
Питание |
220В АС или 6 аккумуляторов АА по 1,2В |
||
Категория перенапряжения |
1000В/САТ III; 600В/САТ IV |
||
Класс защиты |
Двойная изоляция |
||
Габаритные размеры |
220х115х90 мм |
||
Масса |
0,65 кг |
Данная модель анализаторов электрической энергии сертифицирована и занесена в Госреестр средств измерения Российской Федерации под номером 48978-12.
