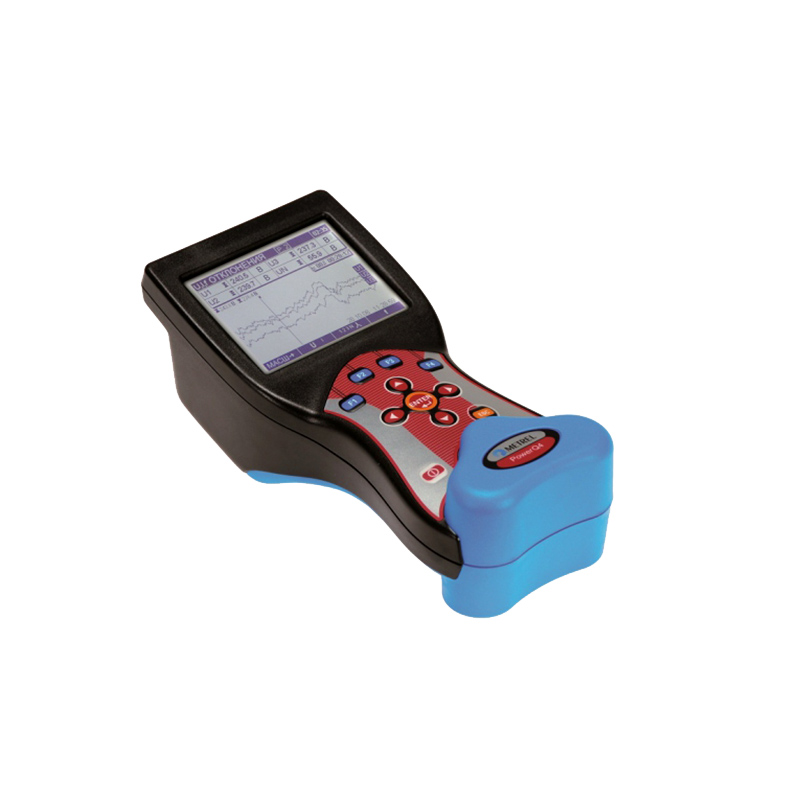

Анализатор качества электроэнергии Metrel MI 2792A (комплект с гибкими клещами А1227 30/300/3000 А)
Снят с производства. Аналог Metrel MI 2892.
MI 2792А – новый прибор, созданный с учетом требований последних нормативных документов РФ в области контроля качества электроэнергии.
MI 2792A - результат усовершенствования ранних моделей анализаторов METREL.
Отличительные особенности:
- улучшенные метрологические характеристики при измерении фазного напряжения, частоты, гармоник и интергармоник напряжения, величины провалов и перенапряжений и др., позволяющие отнести MI 2792A к классу А по ГОСТ 30804.4.30 и классу I по ГОСТ 30804.4.7;
- возможность проведения измерений в соответствии с ГОСТ Р 54149 и получения протоколов измерения в форме, рекомендованной в ГОСТ 32145;
- наличие в базовом комплекте GPS приемника для соответствия ГОСТ 32144 в части измерения времени;
- возможность проводить измерения по схеме Аарона (при отсутствии одного измерительного токового трансформатора в системах высокого и среднего напряжения).
Основные функции:
- измерение и регистрация напряжения, отклонения напряжения;
- измерение и регистрация силы тока;
- измерение и регистрация частоты, отклонения частоты;
- измерение и регистрация кратковременной и длительной дозы фликера;
- измерение и регистрация особых событий напряжения;
- измерение и регистрация коэффициентов несимметрии по нулевой и обратной последовательности;
- измерение и регистрация коэффициентов гармоник и суммарных коэффициентов гармоник напряжения и тока;
- измерение и регистрация активной, реактивной и полной мощности и энергии, а также коэффициента мощности и cos φ.
- прибор MI 2792А;
- гибкие токовые клещи А1227 3000/300/30А – 4 шт.;
- измерительные наконечники красные – 5 шт.;
- измерительный наконечник черный;
- зажимы «крокодил» красные – 3 шт.;
- зажим «крокодил» черный;
- зажим «крокодил» зеленый;
- проводники измерительные красные – 3 шт.;
- проводник измерительный черный;
- проводник измерительный зеленый;
- GPS приемник;
- диск с ПО;
- кабели RS232, USB;
- сетевой адаптер питания;
- аккумуляторы АА 1,2В – 6 шт.;
- мягкая сумка для переноски;
- инструкция по эксплуатации на русском языке.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Измеряемая величина |
Диапазон измерения |
Разрешение |
Погрешность измерения |
Напряжение |
20…1500 В |
10 мВ |
±0,1%Uном |
Ток |
3...6000 A |
300 мА |
±1,5% |
Частота |
10…70 Гц |
2 мГц |
±10мГц |
Мощность |
0…9,999МВт, МВА, МBар |
4 Вт, ВА, вар |
±0,5% |
Коэффициент мощности |
-1,00…1,00 |
0,01 |
±0,02 |
Гармоники напряжения |
Un <1%Uном. |
10 мВ |
±0,15%Uном |
1%Uном |
10 мВ |
±5%Uном |
|
Гармоники тока |
In <0,1хIном |
10 мВ |
±0,15%Iном |
0,1хIном |
10 мВ |
±5%хIном |
|
Величина провала напряжения, перенапряжения, прерывания напряжения |
20…1500 В |
10 мВ |
±0,2% Uном |
Длительность провала, перенапряжения, прерывания напряжения |
30 мс…7 суток |
1 мс |
±1 период |
|
|||
Интервал усреднения |
1…3600с |
||
Максимальное число сигналов |
524 |
||
Порты связи |
RS232, USB |
||
Память |
Флэш-память 8Мб |
||
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144 в трехфазной системе, кроме интергармоник |
98 суток |
||
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144 в трехфазной системе |
59 суток |
||
Длительность регистрации всех сигналов необходимых для анализа по ГОСТ 32144, а также мощностей и энергии (все фазы) |
47 суток |
||
Питание |
220В АС или 6 аккумуляторов АА по 1,2В |
||
Категория перенапряжения |
1000В/САТ III; 600В/САТ IV |
||
Класс защиты |
Двойная изоляция |
||
Габаритные размеры |
220х115х90 мм |
||
Масса |
0,65 кг |
Сетификат о внесении в Государственный Реестр Средств Измерений РФ.
