Портативный регистратор ПКЭ Metrel MI 2130 Voltscaner
Простой в управлении и компактный регистратор MI 2130 предназначается для контроля и анализа параметров электрических сетей. Основной задачей этого прибора является определение напряжения в местах присоединения потребителей к распределителям. Отличительной особенностью данного регистратора является возможность работать в нескольких режимах для отслеживания таких событий, как провалы напряжения, перенапряжение сети и некоторых других. Устройство в режиме измерения провалов работает при напряжениях от 70В до 265В. А в режиме регистрации переходных процессов напряжение может достигать 2600В.

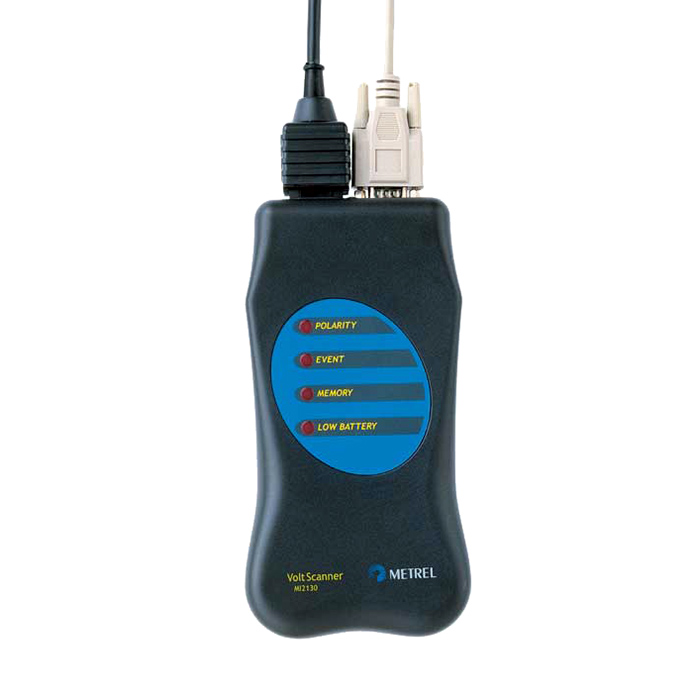

MI 2130 представляет собой небольшое устройство с очень простым и удобным интерфейсом. На корпусе прибора имеется ряд светодиодных индикаторов. С их помощью можно быстро отслеживать любые измерения и переходные процессы, которые происходят в исследуемой электрической сети. Кроме того, регистратор оснащен портами для подключения к персональному компьютеру для передачи данных и их дальнейшей обработки. Но только сохранением и передачей данных функциональность прибора не ограничивается. По умолчанию, электронный блок устройства имеет функциональность, позволяющую обрабатывать собранные результаты измерений, строить таблицы или представлять результаты в графическом виде. Еще одним важным преимуществом электронного блока является возможность самостоятельного программирования процесса измерения. Память устройства рассчитана на хранение 32кБ информации. При этом запись данных в память осуществляется либо в линейном режиме, либо в циклическом. Циклический режим особенно полезен тем, что нет необходимости в ручной очистке памяти в случаях, когда не требуется долго хранить данные.
В стандартный комплект поставки кроме самого регистратора входят также набор из измерительного кабеля, кабеля для связи с ПК, а также программное обеспечение для анализа данных, руководство и другие комплектующие. Также при необходимости можно включить в комплект поставки MI 2130 дополнительные зажимы и измерительные кабели.
Снят с производства
Metrel MI 2130 Voltscanner – однофазный регистратор, предназначенный для анализа напряжения в точках присоединения потребителей к распределительным сетям. Voltscanner обладает несколькими режимами регистрации, в том числе режимом записи особых событий: провалов, перенапряжений, переходных процессов. Светодиодные индикаторы на корпусе прибора позволяют быстро оценить качество напряжения. Voltscanner имеет последовательный интерфейс RS 232 для связи с ПК и ПО, позволяющее представлять результаты измерений в графическом и табличном виде.
Отличительные особенности:
- внутренняя память 32кБ, что позволяет зарегистрировать примерно 3500 событий в режиме регистрации событий и переходных процессов или осуществлять регистрацию до 47 суток в периодическом режиме при интервале усреднения 21 минута;
- циклический и линейный режим заполнения памяти;
- аккумуляторное питание; зарядка элементов питания от измеряемой сети с помощью встроенного зарядного устройства;
- ПО ScanLink позволяет программировать процедуру измерения, а также представляет результаты измерений в табличном и графическом виде, позволяет осуществлять анализ полученных результатов;
- размеры: 103 x 51 x 199 мм;
- масса (без аксессуаров): 0,52 кг.
Основные функции:
- регистрация провалов, перенапряжений, переходных процессов, прерываний электроснабжения, отклонений частоты;
- регистрация в периодическом режиме: запись средних, минимальных, максимальных значений напряжения за заданный период интегрирования;
- анализ результатов в соответствии с европейским стандартом EN50160.
Комплект поставки Metrel MI 2130 Voltscanner:
- ПКЭ Voltscanner;
- полутораметровый кабель с вилкой Щуко, измерительный;
- АКБ 1,2В Ni Mh, комплект, 4 шт.;
- ScanLink, программное обеспечение;
- шина RS232;
- эксплуатационный мануал;
- свид-во о заводской калибровке.
Дополнительная комплектация Metrel MI 2130:
- свидетельство госповерки;
- «крокодил», зажимы чёрные, 3 шт.;
- полутораметровый кабель для испытаний оснащенный тремя наконечниками, универсальный;
- набор зажимов типа "крокодил" черного цвета, 3 шт.;
- сумка.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Диапазон измерений |
Разрешение |
Погрешности измерений |
Напряжение (выбросы, провалы) |
70-265 В скз |
± 2.0 % от измеренного + 2В скз |
1.0В скз |
Переходные процессы |
50-2600 В |
± 10.0 % от измеренного + 50В |
5.0В скз |
Частота |
47-62 Гц |
± 0.1 Гц |
0.1Гц |
Прерывания напряжения |
< 90 В (скз) |
1 сек (длительность £ 3.5 минуты) |
|
8 сек(длительность > 3.5 минут) |
|||
Временной интервал |
1-1260 сек |
||
Связь с ПК |
RS232 порт |
||
Запоминающее устройство |
32 килобайта |
||
Питание |
4x1,2V NiCd / NiMH АКБ AA |
||
Категория перенапряжения |
300 В CAT III |
||
Защита |
Изоляция (двойная) |
||
Габариты ПКЭ Metrel MI 2130 |
103х51х199 мм; |
||
Масса |
0.520 кг |
Приборов Metrel MI 2130 внесен в Госреестр средств измерений Российской Федерации и имеет соответствующий сертификат под №32686-06.
