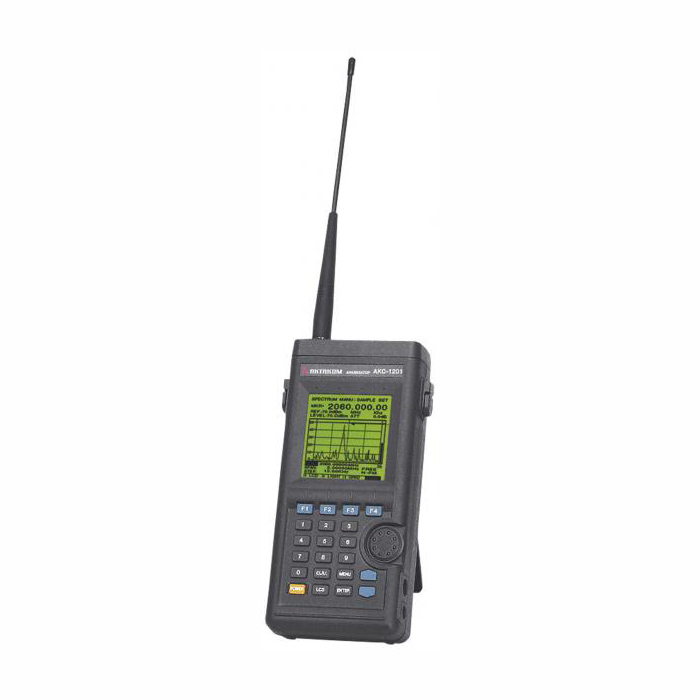

АКС-1201 Анализатор спектра

117 587 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 14 месяцев

Рассмотрим основные преимущества применения АКС-1201. Это портативный анализатор спектра, который характеризуется наилучшими техническими показателями, а также широкими измерительными возможностями. Такая модель вполне способна заменить собою сразу несколько приборов и провести комплексную оценку распределения энергии в спектре. Кроме своей функциональности, она радует дизайном. Большой яркий дисплей повысит удобство работы, а при проведении неразрушающего электрического контроля поможет интуитивно понятный пользовательский интерфейс. Модель с успехом может применяться в разных условиях. Например, при недостаточной освещенности, в полевых, цеховых и производственных условиях. Это точный ручной анализатор, который идеально подходит для неразрушающего тестирования. Он может быть использован для диагностики радиотелефонов, параметров антенн, кабельных систем телевидения и т.д. Данное устройство поможет при вводе в эксплуатацию, оперативной диагностике и выявлении имеющихся проблем. Измеритель имеет встроенный частотомер. Для аудиоконтроля присутствует встроенный громкоговоритель. Среди функций можно отметить полезную функцию самостоятельного отключения устройства, которая срабатывает при бездействии в течение получаса. Также из дополнительных возможностей можно отметить встроенную подсветку. С ее помощью пользователь сможет проводить замеры в условиях недостаточной освещенности. Полученная информация заносится в память устройства.

АКС-1201 – это портативный и легкий анализатор. При всех своих широких возможностях он предельно компактен, что делает его легко транспортируемым в любое место контроля. Это идеальное устройство для тех, кто вынужден часто перемещаться с объекта на объект.

AKTAKOM AKC-1201 является ручным анализатором электромагнитного поля и рассчитан на работу с максимальными частотами до 2 ГГц. Это компактный, легкий портативный анализатор, он идеально подходит для тестирования, ввода в действие и обслуживания оборудования систем телекоммуникаций, сотовых телефонных сетей, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пэйджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн.

Отличительные особенности:

  • работа с сигналами, модулированными по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB);
  • встроенный частотомер;
  • ФАПЧ для точной настройки и измерения частоты;
  • ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно;
  • имеется встроенный демодулятор (кроме N-FM) и громкоговоритель для аудиоконтроля;
  • ЖКИ (192х192 точек) со светодиодной подсветкой;
  • функция автоматического отключения: 30 минут после последнего нажатия клавиш.
  • Прибор;
  • антенна;
  • элементы питания;
  • кабель RS-232C;
  • коаксиальный кабель;
  • головной телефон;
  • чехол для переноски;
  • руководство по эксплуатации.

Дополнительные принадлежности:

  • АКС-1201-75/50   — переходник 75-50 Ом для прибора АКС-1201;
  • АКС-1201-СА   — адаптер для питания прибора от сети;
  • АКС-1201-АT20   — аттенюатор на 20 дБ;
  • АКС-1201-АТ40   — аттенюатор на 40 дБ;
  • АКС-1201-BNС   — F-BNC адаптер;
  • программное обеспечение AKTAKOM Spectrum Analyzer Console 2;
  • ПО для портативных анализаторов спектра AKTAKOM Spectrum Analyzer Console  — программное обеспечение для соединения АКС-1201 с компьютером.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Частотные характеристики

Частотный диапазон

W-FM
N-FM, AM, SSB


3 МГц ... 2000 МГц
500 кГц...2000 МГц

Полоса обзора

N-FM, AM, SSB

W-FM




1 МГц, 2 МГц
1...20 МГц (с шагом 1 МГц)
20...400 МГц (с шагом 20 МГц)

Режимы приема

N-FM, W-FM, AM, SSB

Ширина полосы демодуляции
(по уровню -6 дБ)

W-FM
N-FM
AM, SSB



180 кГц
12,5 кГц
2,4 кГц

Шаг частоты

N-FM, AM, SSB



W-FM




6,25 кГц при полосе обзора равной 1 МГц
12,5 кГц при полосе обзора равной 2 МГц

6,25 кГц при каждом увеличении полосы обзора на 1 МГц на частотах от 1 МГц до 20 МГц
12,5 кГц при каждом увеличении полосы обзора на 20 МГц на частотах свыше 20 МГц

Погрешность частоты

± (3х10-6 х частота  + 0,00625 х полоса обзора)

Измерение уровня сигнала

Диапазон измерения

W-FM, AM, SSB


N-FM


-90 дБм...-58 дБм
-105 дБм...-58 дБм (типичное)
-90 дБм...-67 дБм
-105 дБм...-67 дБм (типичное)

Средний уровень шума

-90 дБм
-105 дБм (типичное)

Погрешность измерения

± 5 дБм
± 3 дБм (типичное)

Единицы измерения

dBmV, dBμV, dBm (дБмВ, дБмкВ, дБм)

Внутренний аттенюатор

0, 10 дБ

Погрешность установки аттенюатора

± 2 дБ

Внешний аттенюатор

0...60 дБ

Развертка

Скорость сканирования

12,5 кан/сек

Режим запуска

непрерывный, однократный, запуск по порогу

Частотомер

Частотный диапазон

20 МГц...2000 МГц

Разрядность

7

Погрешность

±(50х10-6 х измер.частота) ± 1 е.м.р.

Чувствительность

150 мВскз

Общие характеристики

Максимальный уровень входного сигнала

макс. +10 дБм, 5 Вскз

Входной разъем

N-тип, 50 Ом

Режимы работы

Индикация спектра

Мультирежимная индикация при помощи линейчатой штриховой шкалы (5, 10, 20, 40, 80, 160 каналов)

Однорежимная индикация при помощи линейчатой штриховой шкалы

Индикация разности частот

Индикация результатов измерения частоты

Режимы сканирования

Ручной режим

Режим памяти каналов

Режим поиска

Режим фиксации максимума

Служит для фиксации максимального уровня сигнала

Функция шумоподавления

Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах.

Функция копирования

Копирование сохраненных данных на другое оборудование,копирование данных из другого оборудования.

Сохранение данных/настроек

10 файлов х 160 записей = 1600 каналов/10 установок

ЖКИ

192х192 точек, моно STN,  с подсветкой

Светодиодная подсветка

выключается через 5 сек.

Возможна непрерывная подсветка

Интерфейс RS-232C

4800 ... 115200 бит/с

Питание

6 элементов типа AA,

6 NiCd аккумуляторов типа AA

Автомобильный адаптер, 12 В,

Внешний источник питания:

11-16 В пост. тока, макс. 400 мА.

Сетевой адаптер

Автовыключение

Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать)

Условия эксплуатации

0 °С … +40 °С, при отн. влажности 35 … 85 %

Габариты, мм

105х220х45

Масса

660 г (с антенной, без сетевого адаптера)

*Габариты в упаковочной таре 290х120х335 мм, вес 2,8 кг.



Внесен в Государственный реестр СИ РФ под № 45839-10
