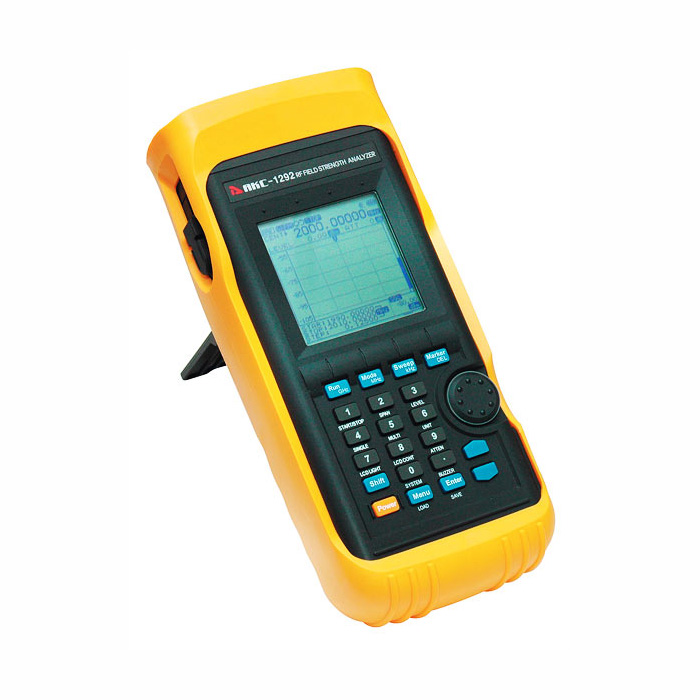

АКС-1292 Анализатор спектра
Переносной анализатор электромагнитного поля предназначен для обслуживания телекоммуникационного оборудования, сотовых телефонных сетей, радиотелефонов, радиостанций в полосе частот персональной радиосвязи, пейджинговых систем, кабельных и спутниковых систем телевидения, для измерения параметров антенн. Может использоваться для обнаружения всех существующих подслушивающих устройств, закладок и скрытых камер наблюдения.
Отличительные особенности:
- работа с сигналами, модулированными по типу узкополосной частотной модуляции (N-FM), широкополосной частотной модуляции (W-FM), амплитудной модуляции (AM), с использованием одной боковой полосы (SSB);
- встроенный частотомер;
- ФАПЧ для точной настройки и измерения частоты;
- ЖКИ может отображать уровни сигналов до 160-ти каналов одновременно;
- имеется встроенный демодулятор (кроме N-FM) и громкоговоритель для аудиоконтроля;
- ЖКИ (192х192 точек) со светодиодной подсветкой;
- функция автоматического отключения: 30 минут после последнего нажатия клавиш.
- Прибор;
- антенна;
- элементы питания;
- кабель RS-232C;
- коаксиальный кабель;
- головной телефон;
- чехол для переноски;
- руководство по эксплуатации.
Дополнительные принадлежности:
- АКС-1201-75/50 — переходник 75-50 Ом;
- АКС-1201-СА — адаптер для питания прибора от сети;
- АКС-1201-АT20 — аттенюатор на 20 дБ;
- АКС-1201-АТ40 — аттенюатор на 40 дБ;
- АКС-1201-BNС — F-BNC адаптер;
- программное обеспечение AKTAKOM Spectrum Analyzer Console 2;
- ПО для портативных анализаторов спектра AKTAKOM Spectrum Analyzer Console — программное обеспечение для соединения АКС-1292 с компьютером.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Частотные характеристики
Частотный диапазон W-FM |
|
Полоса обзора N-FM, AM, SSB W-FM
|
|
Режимы приема |
N-FM, W-FM, AM, SSB |
Ширина полосы демодуляции W-FM |
|
Шаг частоты N-FM, AM, SSB
|
|
Погрешность частоты |
± (3х10-6 х частота + 0,00625 х полоса обзора) |
Измерение уровня сигнала
Диапазон измерения N-FM, AM, SSB
|
|
Средний уровень шума |
-90 дБм |
Погрешность измерения |
± 5 дБм |
Единицы измерения |
dBmV, dBμV, dBm (дБмВ, дБмкВ, дБм) |
Внутренний аттенюатор |
0...35 дБ |
Погрешность установки аттенюатора |
± 2 дБ |
Внешний аттенюатор |
0...60 дБ |
Развертка
Скорость сканирования |
125 кан/с |
Режим запуска |
непрерывный, однократный, запуск по порогу |
Частотомер
Частотный диапазон |
20 МГц...2900 МГц |
Разрядность |
7 |
Погрешность |
±(50х10-6 х измер.частота) ± 1 е.м.р. |
Чувствительность |
150 мВскз (20...2000 МГц) |
Общие характеристики
Максимальный уровень входного сигнала |
макс. +10 дБм, 5 Вскз |
Входной разъем |
N-тип, 50 Ом |
Режимы работы |
Индикация спектра |
Мультирежимная индикация при помощи линейчатой штриховой шкалы (5, 10, 20, 40, 80, 160 каналов) |
|
Однорежимная индикация при помощи линейчатой штриховой шкалы |
|
Индикация разности частот |
|
Индикация результатов измерения частоты |
|
Режимы сканирования |
Ручной режим |
Режим памяти каналов |
|
Режим поиска |
|
Режим фиксации максимума |
Служит для фиксации максимального уровня сигнала |
Функция шумоподавления |
Уровень порога срабатывания системы шумоподавления устанавливается на штриховой и цифровой шкалах. |
Функция копирования |
Копирование сохраненных данных на другое оборудование,копирование данных из другого оборудования. |
Сохранение данных/настроек |
10 файлов х 160 записей = 1600 каналов/10 установок |
ЖКИ |
192х192 точек, моно STN, с подсветкой |
Светодиодная подсветка |
выключается через 5 сек. |
Возможна непрерывная подсветка |
|
Интерфейс RS-232C |
4800 ... 115200 бит/с |
Питание |
6 элементов типа AA, |
6 NiCd аккумуляторов типа AA |
|
Автомобильный адаптер, 12 В, |
|
Внешний источник питания: |
11-16 В пост. тока, макс. 400 мА. |
Сетевой адаптер |
|
Автовыключение |
Автоматическое отключение через 30 минут после последнего нажатия на клавиши (эту функцию можно не использовать) |
Условия эксплуатации |
0 °С … +40 °С, при отн. влажности 35 … 85 % |
Габариты, мм |
112х254х58 |
Масса |
700 г (с антенной, без сетевого адаптера) |
*Габариты в упаковочной таре 290х120х350 мм, вес 3,06 кг.
Внесен в Государственный реестр СИ РФ под № 45839-10
