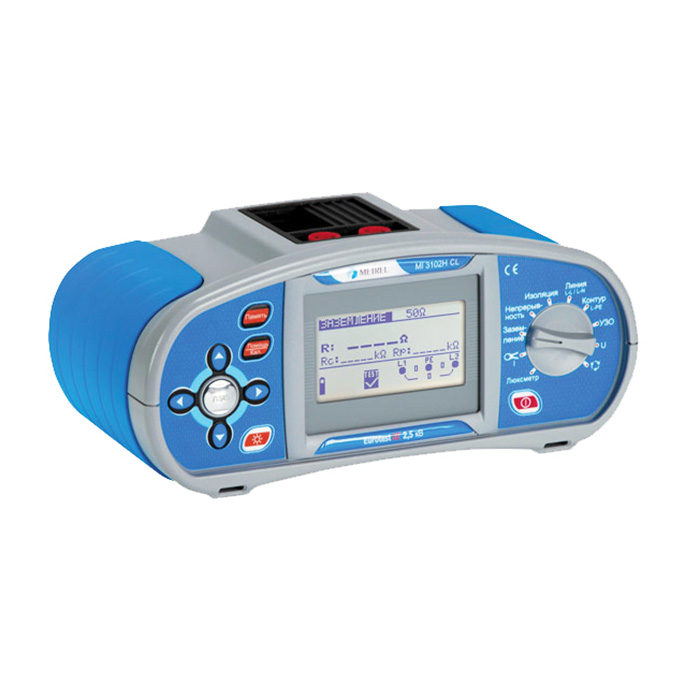

Многофункциональный измеритель параметров электроустановок Metrel MI 3102H CL EurotestXE 2,5 кВ
Наличие на складе:
уточняйте у менеджера
Производство:
Metrel d.d., Словения
ГосРеестр:
Россия
Гарантия:
36 месяцев
Сопутствующие товары
Важнейшей отличительной особенностью Metrel MI 3102H CL является то, что это усовершенствованный вариант прибора Metrel MI 3102H, с помощью которого пользователь сможет проводить измерения сопротивления заземляющих устройств, не забивая в грунт штыри. Среди основных функций устройства можно выделить измерения коэффициентов поляризации, абсорбции, диагностику непрерывности проводников. Кроме этого, модель используется для контроля полного сопротивления, проведения автоматического расчета тока короткого замыкания. С помощью данной модели можно провести контроль порядка чередования фаз. Также осуществляются стандартные измерения частоты и напряжения, силы тока, освещенности. В целом, прибор отличается многофункциональностью, универсальностью, удобством эксплуатации. Имеется встроенная память, рассчитанная на пятьсот измерений. Имеется полная русификация устройства, а также возможность использования профессионального программного обеспечения для создания протоколов испытаний российского образца.
Metrel MI 3102H CL весит чуть более килограмма. За достаточно привлекательную цену пользователю поставляется полный базовый комплект, включающий в себя щупы, кабели, адаптеры сети, наконечники, зажимы типа “крокодил” и другие приспособления. В базовый набор входит транспортировочный ремень, сумка, в которой можно удобно разместить все принадлежности. Поставка осуществляется с пользовательским руководством на русском языке. Стоит заметить, что дополнительно к основному набору пользователь может дозаказать широкий спектр аксессуаров. Это токоизмерительные клещи, комплект проводов, измерительные кабели, тестовые провода, люксметры, удлиняющая насадка, щупы.
Отметим, что в данный момент прибор Metrel MI 3102H CL снят с производства. Однако при необходимости наши специалисты подберут для вас похожий аналог, который поможет в короткие сроки и профессионально решить стоящие задачи.
Снят с производства.
Востребованность 2-х клещевого метода измерения сопротивления заземления послужила причиной еще одной доработки прибора MI 3102H (напомним, что в 2010 году этот измеритель уже был дополнен функцией диагностики изоляции путем вычисления коэффициентов абсорбции и поляризации). Итогом планомерной работы разработчиков METREL по усовершенствованию MI 3102H стала модель MI 3102H CL, которая дает пользователю возможность не прибегать к забиванию штырей в грунт при измерении сопротивления заземляющих устройств.
Основные функции:
- измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
- измерение коэффициентов абсорбции (DAR), поляризации (PI), R60;
- проверка непрерывности защитных проводников;
- измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя; автоматический расчет тока короткого замыкания;
- проверка параметров селективных с стандартных УЗО АС и А типов с номинальными токами отключения от 10 мА до 1 А;
- контроль порядка чередования фаз в трехфазных системах;
- измерение сопротивления заземления по 3-х проводной схеме;
- измерение сопротивления заземления 2-х клещевым методом (без использования штырей) с помощью опциональных клещей А1018, А1019;
- измерение и частоты напряжения;
- измерение силы тока (TRMS) с помощью опциональных клещей А1018;
- измерение освещенности с помощью опциональных датчиков А1172, А1173.
Отличительные особенности:
- встроенная 3-х уровневая память позволяет сохранять более 500 измерений;
- полная русификация;
- ПО Eurolink PRO позволяет быстро генерировать отчеты измерений;
- А 1192 EUROLINK PRO PLUS (опционально). Позволяет создавать протокол испытаний электроустановки российского образца;
- рабочие условия от -10°с до +40°С, максимальная относительная влажность 95%;
- размеры (в мм): 230 x 103 x 115;
- масса: 1,3 кг.
Комплект поставки MI 3102H CL EurotestXE:
- EurotestXЕ 2.5 кВ;
- «commander», щуп двуклавишный, снабженный наконечниками, 1.5 м;
- кабель измерительный (вилка Шуко);
- кабель для замера сопротивления изоляции 2500В;
- универсальный кабель, 1.5 м, 3 шт.;
- набор контроля заземляющих контуров (провода: 4 м + 2 по 20 м, штыри, 2 шт.);
- адаптер сети + 6 NiMh АА АКБ;
- наконечники, 3 шт. (син, черн, зел.);
- “крокодил”, зажимы, 3 шт. (черн, син, зел.);
- RS232-шина;
- USB-шина;
- транспортировочная сумка;
- транспортировочный ремень;
- ПО SW EuroLink PRO (CD диск);
- руководство;
- «Guide for testing and verification of low voltage installations» на CD;
- свидетельство калибровочное.
Дополнительная комплектация измерителя MI 3102Н:
- токоизмерительные клещи (диапазон измерения от 0,5мА);
- токоизмерительные клещи (диапазон измерения от 0,2А);
- миниатюрные токовые клещи (диапазон измерения от 0,2А);
- комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 50 м);
- соединительные провода к клещам;
- комплект проводов для проверки непрерывности, 10 м, 2 шт.;
- измерительный кабель с трёхфазной вилкой;
- измерительный кабель с трёхфазной вилкой и переключателем функций;
- измерительный провод 20 м., красный;
- измерительный провод, зеленый, 4 м;
- 6-ти элементное зарядное устройство;
- тестовый провод, черный, 50 м;
- 12-ти элементное зарядное устройство;
- люксметр высокой точности, тип В;
- люксметр, тип С;
- изолированный стержень для дистанционных имзерений параметров электроустановок;
- удлиняющая насадка;
- щуп "commander"с евровилкой и клавишами "старт" и "сохранить";
- щуп "commander" с наконечником 3-проводный;
- щуп "commander" с сетевой вилкой 1,5 м (прямой кабель);
- измерительный кабель 3 х 1,5 м.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Интервал замеров |
Разрешения |
Погрешности |
|
|
R, изоляции |
|
|
|
|
100 , 250 В |
|
|
|
|
Сопротивление: 0-1999 кОм |
0,001 МОм |
±(5.0% + 3 емр) |
|
|
2 - 99,99 МОм |
0,01 МОм |
±(5.0% + 3 емр) |
|
|
100 - 199,9 МОм |
0,1 МОм |
±(5.0% + 3 емр) |
|
|
U 500 В, 1 кВ |
|
|
|
|
R: 0 -1,999 МОм |
1 кОм |
±(2.0% + 3 емр) |
|
|
2 - 99,99 МОм |
0,01 МОм |
±(2.0% + 3 емр) |
|
|
100 - 199,9 МОм |
0,1 МОм |
±(2.0% + 3 емр) |
|
|
200 - 999 МОм |
1000 кОм |
±(10.0 % ) |
|
|
U 2500 В |
|
|
|
|
R: 0 -1,999 МОм |
0,001 МОм |
±(2.0% + 3 емр) |
|
|
2 - 99,99 МОм |
0,01 МОм |
±(2.0% + 3 емр) |
|
|
100 - 199,9 МОм |
0,1 МОм |
±(2.0% + 3 емр) |
|
|
200 - 1999 МОм |
1 МОм |
±(10.0 % ) |
|
|
2 - 9,99 ГОм |
10 МОм |
±(10.0 % ) |
|
|
DAR/ PI |
0,01…9,99 |
0,01 |
±(5.0% + 2 емр) |
|
1-100,0 |
0,1 |
±(5.0% ) |
|
|
Непрерывность защитной цепи, 200мА |
0 -19,99 Ом |
0,01 Ом |
±(3.0 % + 3 емр) |
|
20 - 99,9 Ом |
0,1 Ом |
±(5.0 % ) |
|
|
100 — 1.999 кОм |
1 Ом |
±(5.0 % ) |
|
|
Непрерывность защитной цепи, 7мА |
0 -99.9 Ом |
0,1 Ом |
±(5.0% + 3 емр) |
|
100 — 1.999 кОм |
1 Ом |
±(5.0% + 3 емр) |
|
|
R, полное -линии |
0 … 19,99 Ом |
0,01 Ом |
±(5.0 % + 5 емр) |
|
20… 99,9 Ом |
0,1 Ом |
±(5 % + 5 емр) |
|
|
100 … 1999 Ом |
1 Ом |
±(5.0 % + 5 емр) |
|
|
R, полное -контура |
0 … 19,99 Ом |
0,01 Ом |
±(5.0 % + 5 емр) |
|
20 …99,9 Ом |
0,1 Ом |
±(5.0 % + 5 емр) |
|
|
100 …1999 Ом |
1 Ом |
±(5.0 % + 5 емр) |
|
|
R, полное контура (УЗО) |
0 … 19,99 Ом |
0,01 Ом |
±(5.0 % + 5 емр) |
|
20 …99,9 Ом |
1 мОм |
±(10.0 % ) |
|
|
100 …1999 Ом |
10 мОм |
±(10.0 % ) |
|
|
Предполагаемый ток КЗ |
0…19.99 А |
10 мкА |
См. погрешность замера R полного линии либо контура |
|
20…99.9 А |
1 мА |
||
|
100…999 А |
1 А |
||
|
1…9.99 кА |
10 А |
||
|
10…24.4 кА |
0.1 кА |
||
|
U |
0 … 0.500 кВ |
10 мВ |
±(2.0 % + 2 емр) |
|
Частота |
45 Гц … 65 Гц |
0,1 Гц |
±2 емр |
|
УЗО |
10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A |
||
|
отключающий ток I∆N |
|||
|
|
0 …9,9 В |
1 мВ |
(от 0% до 10%) от изм.+ 2 емр |
|
U, прикосновения |
10…99,9 В |
1 мВ |
(от 0% до 10%) от изм. |
|
|
|
|
|
|
Время срабатывания |
0 … 500 мсек |
1 мсек |
±3 мсек |
|
Ток срабатывания |
|
0,05 х I∆N |
±0,1 x I∆N |
|
0.2 x I∆N…1.1 x I∆N(тип AC, I∆N= 10 мА) |
|
|
|
|
0.2 x I∆N…2.2 x I∆N(тип A, I∆N= 10 мА) |
0,05 x I∆N |
±0,1 х I∆N |
|
|
0.2 x I∆N…1.1 x I∆N (тип AС,I∆N≥ |
|
|
|
|
30 мА) |
0,05 х I∆N |
±0,1 x I∆N |
|
|
0.2 x I∆N…1,5 x I∆N(тип А, I∆N≥ |
|
|
|
|
30 мА) |
0,05 x I∆N |
±0,1 х I∆N |
|
|
R, заземления (трехпроводная схема) |
0…19,99 Ом |
10 мкОм |
±(2 % + 3 емр) |
|
|
20…99,9 Ом |
0,1 Ом |
±(2 % + 3 емр) |
|
|
100 …1.999 кОм |
0.001 кОм |
±(2 % + 3 емр) |
|
R, заземления (клещевой метод, 2х проводной) |
0…9,99 |
0,01 |
±(10% от изм.зн + 10 ед. млад. р.) |
|
|
|
±10% от изм.зн |
|
|
10…19,9 |
0,1 |
±20% от изм.зн |
|
|
20…29,9 |
0,1 |
±30% от изм.зн |
|
|
30…39,9 |
0,1 |
|
|
|
Освещенность |
0,01 …19,99 люксов |
0,01 люкс |
±(5 % + 2 емр) |
|
20 …199,9 люксов |
0,1 люкс |
±5 % |
|
|
200 …1999 люксов |
1 люкс |
±5 % |
|
|
2 …19,99 клюксов |
10 люкс |
±5 % |
|
|
ИСКЗ тока |
0 мА…99,9 мА |
1 мкА |
±(5 % + 3 емр) |
|
100 мА…999 мА |
1 мА |
±5 % |
|
|
1 A …19,99 A |
1 мA |
±5 % |
|
|
Питание |
6 X 1,5В (алкалиновые)/1,2В АКБ АА |
|
|
|
Перенапряжение |
600 В CAT III; 300 В CAT IV |
|
|
|
Защита |
Изоляция двойная |
|
|
|
ПК порт |
USB ; RS 232 |
|
|
Прибор для измерения параметров электроустановок Metrel MI 3102H CL EurotestXE 2,5 кВ внесен в Госреестр средств измерений Российской Федерации и имеет соответствующий сертификат под №46785-11.
