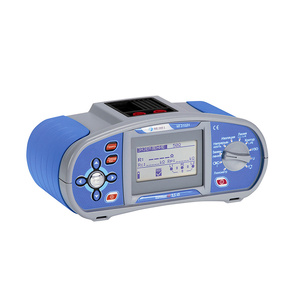

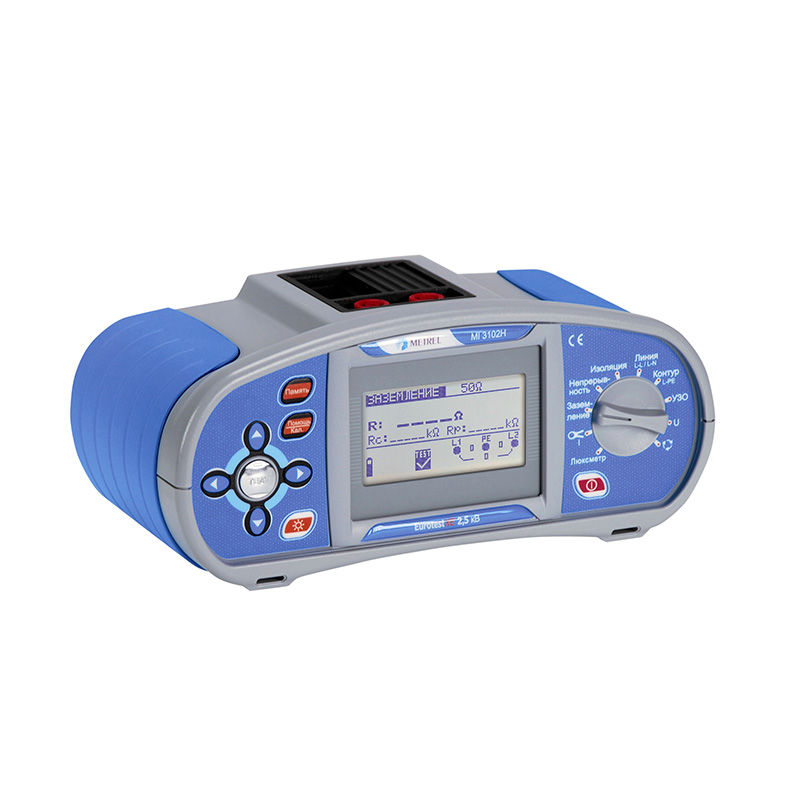

Многофункциональный измеритель параметров электроустановок Metrel MI 3102H EurotestXE 2,5 кВ
Наличие на складе:
уточняйте у менеджера
Производство:
Metrel d.d., Словения
ГосРеестр:
Россия
Гарантия:
36 месяцев
Сопутствующие товары
Профессиональное средство контроля Metrel MI 3102H является разработкой словенской компании, специализирующейся на создании широкой линейки приборов неразрушающего контроля электрических параметров. Устройство сочетает в себе эргономичное исполнение, богатый функционал, широкие измерительные возможности и отличные характеристики. Позволяет провести контроль сопротивления изоляции, измерить электрические параметры. Кроме других особенностей, данная модель сочетает в себе оптимальную цену и наилучшее качество. Она достаточно доступна, поставляется в полном измерительном комплекте, куда уже включено множество приспособлений для полноценной диагностики. В частности, в базовый набор уже входят измерительные провода, щупы, шины, наконечники, ремни, программное обеспечение. Дополнительно к этому заказчик может дозаказать дополнительные аксессуары. Это зарядное устройство, провода, клещи, кабели, датчик люксметра и т.д.
Metrel MI 3102H работает совместно с программным обеспечением Eurolink Pro. С его помощью пользователь может генерировать протоколы российского образца, генерировать подробные отчеты. Имеется трехуровневая память, в которой можно сохранить до пятиста результатов измерений. Масса измерительного блока составляет чуть более килограмма. При эксплуатации предельно важно соблюдать условия. Это позволяет не только получить корректные результаты, но и продлить срок службы инструмента. Обратите внимание, что кроме стандартных замеров прибор может использоваться для контроля дополнительных параметров. Например, для измерения уровня освещенности с помощью опциональных датчиков.
Отметим, что данное средство снято с производства. В данный момент заказать Metrel MI 3102H нельзя. Однако на нашем сайте представлено немало аналогов.
Снят с производства.
Прибор MI 3102H EurotestXЕ 2,5 кВ сочетает в себе компактный эргономичный дизайн и полный набор функций для измерения параметров электроустановок. Прибор позволяет проводить измерение сопротивления изоляции при напряжении от 100 до 2500 В. В прибор встроена таблица характеристик предохранителей и УЗО, что обеспечивает быструю оценку результатов измерений. С помощью прибора также могут быть измерены освещенность и действующее значение тока TRMS (опция). Прибор оснащен переключателем функций. Все измерения могут быть сохранены в память прибора, основанную на 3-уровневой структуре. EurotestXЕ 2,5 кВ отличается выгодным соотношением цена – качество.
Основные функции:
- измерение сопротивления изоляции в диапазоне до 10 ГОм напряжением до 2500 В;
- измерение коэффициентов абсорбции (DAR), поляризации (PI), R60;
- проверка непрерывности защитных проводников;
- измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя;
- автоматический расчет тока короткого замыкания;
- проверка параметров селективных с стандартных УЗО АС и А типов с номинальными токами отключения от 10 мА до 1 А;
- контроль порядка чередования фаз в трехфазных системах;
- измерение сопротивления заземления по 3-х проводной схеме;
- измерение частоты напряжения;
- измерение силы тока (TRMS) с помощью опциональных клещей А1018;
- измерение освещенности с помощью опциональных датчиков А1172, А1173.
Отличительные особенности:
- встроенная 3-х уровневая память позволяет сохранять более 500 измерений;
- полная русификация;
- ПО Eurolink PRO позволяет быстро генерировать отчеты измерений;
- рабочие условия от -10°с до +40°С, максимальная относительная влажность 95%;
- размеры (в мм): 230 x 103 x 115;
- масса: 1,3 кг.
- Электронный блок EurotestXЕ 2,5 кВ;
- двухклавишный щуп «commander», 1,5 м;
- кабель измерительный, снабженный вилкой Шуко;
- кабель измерительный, замеры изоляции током 2500В (2шт. 1,5 м);
- кабель измерительный, универсальный, 1,5 м, 3 шт.;
- комплект измерительный (провод 4 м и 2 х 20 м, штырь, 2 шт.);
- адаптер сетевой;
- NiMh АА АКБ 6 шт.;
- наконечники измерительные, 3 шт. (син, черн, зел.);
- “крокодил”, 3 шт. (черн, син, зел.);
- шина RS232;
- шина USB;
- сумка мягкая, транспортировочная;
- ремень для транспортировки;
- ПО SW Eurolink PRO (CD диск);
- руководство;
- мануал «Guide for testing and verification of low voltage installations» (CD диск);
- калибровочное свид-во.
Дополнительная комплектация MI 3102Н EurotestXЕ:
- провод, черный, 20 м, 4м, 50м;
- ЗУ на 6 позиций;
- сертификат Госповерки;
- соединитель под клещи А1074;
- набор замера заземлений (штыри, провода 50 м);
- изолированный стержень для дистанционной параметризации электроустановок;
- удлинитель под А 1201;
- клещи токомерные (нижний диапазон, утечка);
- кабель 3х-фазный;
- датчик люксметра, тип В.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
|
Диапазон замеров |
Разрешение |
Погрешности замеров |
|
R, изоляции |
U=100 В, 250 В: |
|
|
|
R: 0,000 …1,999 МОм |
1 кОм |
±(5% от изм. + 3 емр) |
|
|
2,00 … 99,99 МОм |
10 кОм |
±(5% от измер.+ 3 емр) |
|
|
100,0 … 199,9 МОм |
100 кОм |
±(5% от изм. + 3 емр) |
|
|
U= 500 В, 1 кВ |
|
|
|
|
R: 0,000 …1,999 МОм |
1 кОм |
±(2% от изм. + 3 емр) |
|
|
2,00 … 99,99 МОм |
10 кОм |
±(2% от изм. + 3 емр) |
|
|
100,0 … 199,9 МОм |
100 кОм |
±(2% от изм. + 3 емр) |
|
|
200 … 999 МОм |
1 МОм |
±(10 % от изм. ) |
|
|
U= 2,5 кВ |
|
|
|
|
R: 0,000 …1,999 МОм |
1 кОм |
±(2% от изм. + 3 емр) |
|
|
2,00 … 99,99 МОм |
10 кОм |
±(2% от изм. + 3 емр) |
|
|
100,0 … 199,9 МОм |
100 кОм |
±(2% от изм. + 3 ед.мл.р.) |
|
|
200 … 1999 МОм |
1 МОм |
±(10 % от изм. ) |
|
|
2,00 … 9,99 ГОм |
10 МОм |
±(10 % от изм. ) |
|
|
Коэффициент абсорбции, поляризации / DAR, PI |
0,01…9,99 |
0,01 |
±(5% от изм. + 2 емр) |
|
10,0…100,0 |
0,1 |
±(5% от изм. ) |
|
|
Непрерывность защитной цепи 200мА |
0,00 …19,99 Ом |
10 мкОм |
±(3 % от изм. + 3 емр) |
|
20,0 … 99,9 Ом |
100 мкОм |
±(5 % от изм. ) |
|
|
100 … 1999 Ом |
1 Ом |
±(5 % от изм. ) |
|
|
Непрерывность защитной цепи 7мА |
0,0 …99,9 Ом |
100 мкОм |
±(5% от изм. + 3 емр) |
|
100 … 1999 Ом |
1 Ом |
±(5% от изм. + 3 емр) |
|
|
Полное R линии |
0,00 … 19,99 Ом |
10 мкОм |
±(5 % от изм. + 5 емр) |
|
20,0… 99,9 Ом |
100 мкОм |
±(5 % от изм. + 5 емр) |
|
|
100 … 1999 Ом |
1 Ом |
±(5 % от изм. + 5 емр) |
|
|
Полное R контура |
0,00 … 19,99 Ом |
10 мкОм |
±(5 % от изм. + 5 емр) |
|
20,0 …99,9 Ом |
100 мкОм |
±(5 % от изм. + 5 емр) |
|
|
100 …1999 Ом |
1 Ом |
±(5 % от изм. + 5 ед.мл.р.) |
|
|
Полное R контура, без отключения УЗО |
0,00 … 19,99 Ом |
10 мкОм |
±(5 % от изм. + 5 емр) |
|
20,0 …99,9 Ом |
100 мкОм |
±(10 % от изм. ) |
|
|
100 …1999 Ом |
1 Ом |
±(10 % от изм. ) |
|
|
Ток КЗ, предполагаемый |
0,00…19,99 А |
10 мкА |
См. погрешность измерения полного сопротивления контура или линии |
|
20,0…99,9 А |
100 мкА |
||
|
100…999 А |
1 А |
||
|
1,00…9,99 кА |
10 А |
||
|
10…24,4 кА |
100 А |
||
|
U |
0 … 500 В |
1 В |
±(2 % от изм. + 2 емр) |
|
Частота |
45,0 Гц … 65,0 Гц |
0,1 Гц |
±2 емр |
|
УЗО |
10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A |
||
|
Номинальный отключающий ток I∆N |
|||
|
|
0, 0 …9,9 В |
100 мкВ |
(от 0% до 10%) от изм. + 2 емр |
|
U,прикосновения |
10,0…99,9 В |
100 мкВ |
(от 0% до 10%) от изм. |
|
Время срабатывания |
0 … 500 мсек |
1 мсек |
±3 мсек |
|
Ток срабатывания |
|
0,05 x I∆N |
±0,1 x I∆N |
|
0,2 x I∆N…1,1 x I∆N(тип AC, I∆N= 10 мА) |
|
|
|
|
0,2 x I∆N…2,2 x I∆N(тип A, I∆N= 10 мА) |
0,05 x I∆N |
±0,1 x I∆N |
|
|
0,2 x I∆N…1,1 x I∆N (тип AС,I∆N≥ |
|
|
|
|
30 мА) |
0,05 x I∆N |
±0,1 x I∆N |
|
|
0,2 x I∆N…1,5 x I∆N(тип А, I∆N≥ |
|
|
|
|
30 мА) |
0,05 x I∆N |
±0,1 x I∆N |
|
|
R, заземления |
0,00…19,99 Ом |
10 мкОм |
±(2 % от изм. + 3 емр) |
|
|
20,0…99,9 Ом |
100 мкОм |
±(2 % от изм. + 3 емр) |
|
|
100 …1999 Ом |
1 Ом |
±(2 % от изм. + 3 емр) |
|
Освещенность |
0,01 …19,99 люкс |
0,01 люкс |
±(5 % от изм. + 2 емр) |
|
20,0 …199,9 люкс |
0,1 люкс |
±5 % от изм. |
|
|
200 …1999 люкс |
1 люкс |
±5 % от изм. |
|
|
2,00 …19,99 клюкс |
10 люкс |
±5 % от изм. |
|
|
|
|
|
|
|
ИСКЗ |
0,0 мА…99,9 мА |
0,1 мА |
±(5 % от изм. + 3 ед.мл.р.) |
|
100 мА…999 мА |
1 мА |
±5 % от изм. |
|
|
1,00 A …19,99 A |
1 мA |
±5 % от изм. |
|
|
Электропитание |
6 по 1,5В алк либо 6 по 1,2В АКБ, АА |
|
|
|
Пренапряжение |
600 В CAT III; 300 В CAT IV |
|
|
|
Защита от поражения электрическим током |
Изоляция двойная |
|
|
|
ПК порт |
USB; RS 232 |
|
|
Прибор для измерения параметров электроустановок Metrel MI 3102Н внесен в Госреестр средств измерений Российской Федерации и имеет соответствующий сертификат под №41924-10.
