Многофункциональный измеритель параметров электроустановок Metrel MI 3105 EurotestXA

157 500 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Metrel d.d., Словения
ГосРеестр: Россия, Казахстан
Гарантия: 36 месяцев

Многофункциональное устройство для контроля параметров электрического оборудования MI 3105 является портативным и современным прибором, который имеет развитый функционал и широкие технические возможности. Он отвечает современным стандартам, позволяет проводить диагностику в пять раз быстрее, чем с помощью других аналогов. Объемная память прибора отличается десятиуровневой структурой. Преимуществом модели становится ряд дополнительных возможностей, а именно – возможность количественного определения удельного сопротивления почвы, измерения освещенности, проведения оперативных работ по обнаружению скрытых кабелей, а также коммуникаций. В целом все эти характеристики делают представленную модель уникальной и используемой для решения широкого спектра задач разного уровня сложности.

MI 3105 поможет определить сопротивление изоляции, проверить характеристики УЗО, провести полноценный и оперативный контроль правильности чередования фаз. Кроме этого, инструмент обеспечивает измерение напряжения, определение величины тока. Обратите внимание на наличие матричного дисплея, который обладает функцией подсветки. Он обеспечивает превосходное качество представления полученных данных. Для генерирования подробных протоколов измерений установленного образца используется специализированное ПО. Обратите внимание на комплект, который входит в базовую стоимость прибора. Это не только прибор, но и щупы, адаптер, измерительные наконечники, зажимы типа “крокодил”, несколько кабелей, а также ремень для переноски. Для переноски всех принадлежностей служит транспортировочный кейс.

Обратим внимание заказчиков, что в данный момент MI 3105 не производится. Однако на нашем сайте можно заказать аналоги, обладающие подобным функционалом.

Прибор MI 3105 EurotestXA сконструирован в соответствии с международным стандартом IEC / EN 61557. Запатентованная компанией Metrel технология автоматического тестирования AUTO SEQUENCE® позволяет проводить измерения в 5 раз быстрее, чем обычно. Встроенная память имеет 10-уровневую структуру. В прибор встроена таблица характеристик предохранителей и УЗО; есть возможность тестирования УЗО типа В. Имеется ряд дополнительных функций: измерение освещенности, поиск скрытых кабелей и коммуникаций, измерение удельного сопротивления грунта. Наличие данных характеристик делает EurotestXA прибором высочайшего класса!

Основные функции:

  • измерение сопротивления изоляции постоянному току;
  • проверка целостности защитных проводников;
  • измерение полного сопротивления линии и контура со встроенной таблицей характеристик предохранителя;
  • автоматический расчет тока короткого замыкания;
  • проверка параметров УЗО;
  • контроль последовательности чередования фаз в трехфазных системах;
  • измерение сопротивления заземления по 3-х проводной схеме, по 3-х проводной схеме с использованием одних клещей, а также с помощью метода 2-х клещей;
  • измерение и отображение напряжения в режиме реального времени;
  • измерение действующего значения тока (TRMS);
  • обнаружение скрытых коммуникаций, кабелей, предохранителей;
  • измерение удельного сопротивления грунта;
  • измерение освещенности с помощью дополнительного датчика.

Отличительные особенности:

  • процедура автоматического тестирования AUTO SEQUENCE®;
  • большой матричный дисплей (320 х 240 пикс.) с подсветкой обеспечивает отличное качество отображения информации;
  • встроенная память основана на профессионально организованной 10-уровневой структуре и позволяет сохранять более 2000 измерений;
  • встроенная клавиатура QUERTY позволяет вносить названия объектов измерения согласно структуре электроустановки;
  • отображение напряжения в режиме реального времени позволяет контролировать уровни напряжения L-L, L-N, L-PE во время измерений;
  • встроенная таблица характеристик предохранителей и УЗО обеспечивает быструю оценку результатов в виде «Соответствует/ Не соответствует»;
  • измерение параметров стандартных и селективных УЗО АС, А и В типов; функция измерения напряжения прикосновения без отключения УЗО;
  • возможность проверки целостности защитных проводников при наличии сетевого напряжения, в том числе при встроенном УЗО;
  • опциональный адаптер Euro-Z 290 A позволяет проводить очень точные измерения полного сопротивления линии и контура в диапазоне от 100мкОм до 2Ом (функция используется при измерениях в распределительных сетях и трансформаторах);
  • измерение токов TRMS, в том числе токов утечки с помощью токовых клещей и др.

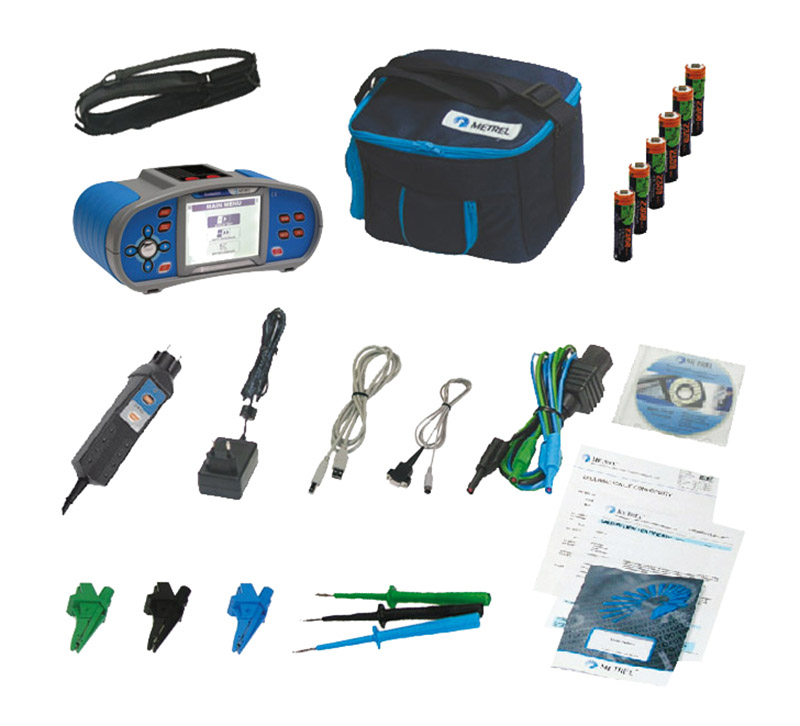

  • Блок Metrel MI 3105 EurotestXA;
  • «commander» щуп, снабжённый вилкой Шуко, 1,5 м;
  • кабель измерительный универсальный, 1,5 м;
  • адаптер сети;
  • 6 NiMh АКБ АА;
  • наконечники измерительные, 3 шт. (син, черн, зел.);
  • “крокодил”, зажим, 3 шт.;
  • шина RS232;
  • USB шина;
  • сумка транспортировочная;
  • ремень транспортировочный;
  • ПО SW Eurolink PRO  (CD диск);
  • инструкция по эксплуатации Metrel MI 3105 EurotestXA;
  • полная инструкция  (CD диск);
  • “Measurements on electric installations”  (CD диск).

 Дополнительная комплектация анализатора параметров электроустановок MI 3105 EurotestXA:

  • комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 20м);
  • комплект для измерения сопротивления заземляющих устройств по 3-х проводной схеме (штыри +провода 50 м);
  • щуп "commander"с наконечником;
  • токоизмерительные клещи (диапазон измерения от 0,5мА);
  • токоизмерительные клещи (диапазон измерения от 0,2А);
  • принимающее устройство R10K (для поиска скрытой проводки);
  • адаптер для измерения параметров петли КЗ в условиях распределительных сетей (испытательный ток 267А);
  • адаптер для измерения удельного сопротивления грунта по 4-х проводной схеме (метод Веннера);
  • датчик освещенности - люксметр высокой точности, тип В;
  • люксметр, тип С;
  • измерительный  провод 20 м., красный;
  • измерительный провод, зеленый, 4 м;
  • комплект проводов для проверки непрерывности, 10 м, 2 шт.;
  • 6-ти элементное зарядное устройство;
  • измерительный кабель с трёхфазной вилкой;
  • измерительный кабель с трёхфазной вилкой и переключателем функций;
  • 12-ти элементное зарядное устройство;
  • изолированный стержень для дистанционных измерений параметров электроустановок;
  • избирательный щуп;
  • щуп "commander"с наконечником 3-проводный;
  • удлиняющая насадка для А 1201;
  • измерительный кабель 3 х 1,5 м;
  • измерительный кабель, 1,5 м для R10K, со встроенным резитором.

Внимание! Производитель оставляет за собой право изменить комплект поставки.



Интервал замеров

Разрешения

Погрешности замеров

Сопротивление изоляции

U=50 В,100 В,250 В:

10 кОм

±(5% + 5 емр)

R: 0,00 …19,99 MОм

100 кОм

±(10 %)

20,0 … 99,9 Мом

100 кОм

±(20 %)

100,0 … 199,9 МОм





U= 500 В, 1 кВ:

10 кОм

±(5%  + 3 емр)

R: 0,00 …19,99 MОм

100 кОм

±(10 %)

20,0 … 199,9 Мом

1 МОм

±(10 %)

200 … 299 МОм

1 МОм

±(20 %)

300 … 1000 МОм











Целостность защитного проводника при токе 200 мA (R200мА)

0,00 …19,99 Ом

10 мкОм

±(3 %  + 3 емр)

20,0 … 199,9 Ом

100 мкОм

±(5 % )

200 … 1999 Ом

1 Ом

±(5 % )

Целостность защитного проводника при токе 7 мA  (R7мА)

0,0 …19,9 Ом

100 мкОм

±(5% + 3 емр)

(непрерывное измерение)

20 … 1999 Ом

1 Ом

±(5% + 3 емр)











0,00 … 9,99 Ом

10 мкОм

±(5 %  + 5 емр)

Полное сопротивление линии

10,0… 99,9 Ом

10 мкОм

±(5 %  + 5 емр)



100 … 999 Ом

1 Ом

±(5 %  + 5 емр)



1,00 … 9,99 кОм

10 Ом

±(5 %  + 5 емр)



10,0 …19,9 кОм

0.1 кОм

±(5 %  + 5 емр)











0,00 … 9,99 Ом

10 мкОм



Полное сопротивление контура

10,0 …99,9 Ом

100 мкОм

±(5 %  + 5 емр)



100 …19999 Ом

1 Ом

±(5 %  + 5 емр)







±(5 %  + 5 емр)

Напряжение

0 В … 550 В

1 В

±(2 %  + 2 емр)

Частота

0,00 Гц … 999,99 Гц

0,01 Гц

±(0,2 %  + 1 емр)

Чередование фаз

1.2.3 или 3.2.1





 УЗО







Номинальный ток I∆N

10 мA, 30 мA, 100 мA, 300 мA, 500 мA, 1 A



0, 0 …19,9 В

100 мкВ

(-0%/+15%) ± 10  емр

Напряжение прикосновения Uс

20,0…99,9 В

100 мкВ

(-0%/+15%)

Время срабатывания

0,0 … 40,0 мсек

0,1 мсек

±1 мсек

40,1 … 2000 мсек

0,1 мсек

±3 мсек

Ток срабатывания



0,05 x I∆N

±0,1 x I∆N

0,2 x I∆N…1,1 x I∆N(тип AC)

0,05 x I∆N

±0,1 x I∆N

0,2 x I∆N…1,5 x I∆N(тип A, I∆N≥30 мA)





0,2 x I∆N…2,2 x I∆N(тип A,I∆N<30 мA)

0,05 x I∆N

±0,1 x I∆N

0,2 x I∆N…2,2 x I∆N(тип B)







0,05 x I∆N

±0,1 x I∆N

Сопротивление заземления (трехпроводный метод,  метод с использованием одних клещей)

0,00…19,99 Ом

10 мкОм





20,0…199,9 Ом

100 мкОм

±(3 % + 3 емр)



200 …1999 Ом

1 Ом

±(3 % + 3 емр)



2000 …9999 Ом

1 Ом

± 5 %







± 10 %

Сопротивление заземления (двухклещевой метод)



10 мкОм

±(10 % + 10 емр)

0,00 …19,99 Ом

100 мкОм

± 20 %

20,0 …30,0 Ом

100 мкОм

± 30 %

30,1 …39,9 Ом





Удельное сопротивление грунтов

0,0 … 99,9 Ом∙м

100 мкОм∙м

± 5 %

100 … 999 Ом∙м

1 Ом∙м

± 5 %

1,00 … 9,99 Ом∙м

10 Ом∙м

± 5 %  ; ± 10 %

10,0 … 99,9 Ом∙м

100 Ом∙м

± 10 %  ; ± 20 %

>100 Ом∙м

1000 Ом∙м

± 20 %

Освещенность, тест

0,00 …19,99 лк

0,01 люкс

±(5 % + 2 емр)

20,0 …199,9 лк

0,1 люкс

±(5 % + 2 емр)

200 …1999 лк

1 люкс

±(5 % + 2 емр)

2,00 …19,99 клк

10 люкс

±(5 % + 2 емр)

Ток TRMS, тест

0,0 мA…99,9 мA

0,1 мA

±(3 % + 3 емр)

100 мA…999 мA

1 мA

±(3 % + 3 емр)

1,00 A .…19,99 A

0,01 A

±(3 % + 3 емр)

Варистор, тест

0 … 625 В переменного тока; 0 … 1000 9В постоянного тока

1 В

±(3 % + 3 емр)

Электропитание

6 по 1,5В AA алк АКБ либо 6x1,2В АКБ





Перенапряжение

600 V CAT III; 300 V CAT IV





Защита Metrel MI 3105 EurotestXA

Изоляция двойная





 ПК порт

USB; RS 232









Внесен в Государственные реестры средств измерений РФ и Казахстана.
