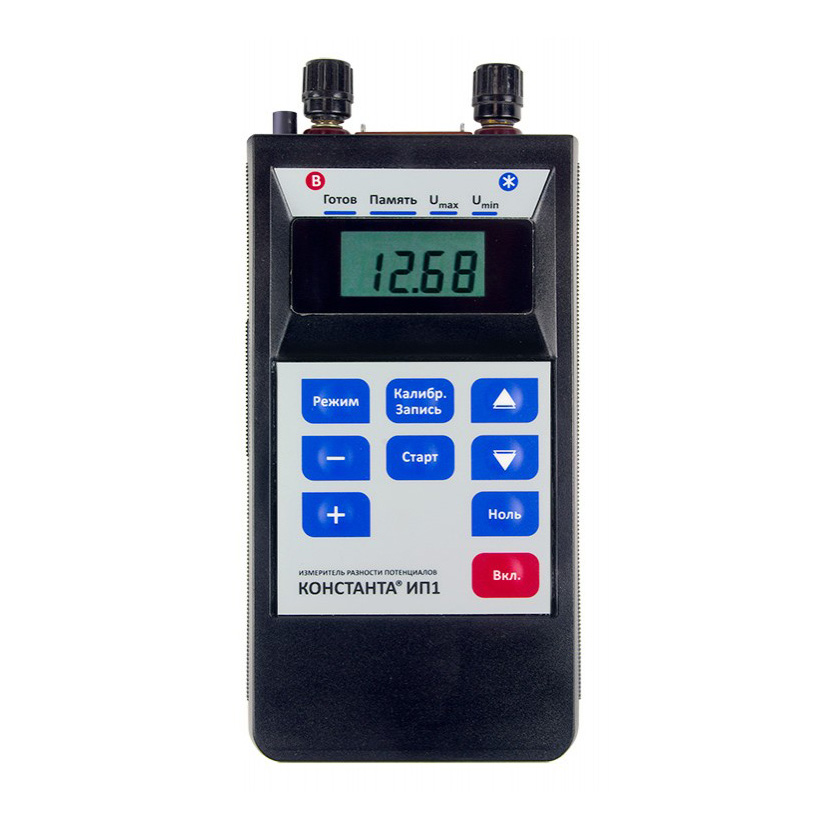

Измеритель разности потенциалов Константа ИП1
Профессиональный измеритель разности потенциалов Константа ИП1 был разработан отечественными специалистами. Модель используется для работ с подземными трубопроводами, служит не только для получения точных результатов, но и их запоминания, а также последующей обработки. Для лучшего качества диагностики рекомендуется соблюдение рабочих условий, установленных производителем. Это касается температуры воздуха, его влажности и т.д. После включения устройство автоматически прогревается в течение одной минуты. Время одного замера в среднем составляет не более 0.3 секунды. Время непрерывной работы разное, в зависимости от используемого источника питания. Возможна связь с компьютером посредством RS232C. Общее число ячеек памяти устройства составляет 9999.
Константа ИП1 реализует несложный принцип работы, суть которого заключается в трансформировании получаемой разности потенциалов в цифровые данные напряжения с последующими возможностями сохранения, обработки и передачи этих данных. Отметим, что обработка полученных результатов осуществляется микропроцессором, а отображение данных происходит посредством жидкокристаллического индикатора. Если осмотреть прибор, то можно найти на нем маркировку завода-изготовителя. В базовый вариант поставки включен электронный блок, зарядное устройство, аккумуляторная батарея, соединительные кабели, диск с ПО, технической паспорт. Весь набор располагается в упаковочной таре, что сводит к минимуму вероятность повреждения прибора при его транспортировке. Отметим, что при эксплуатации инструмента необходимо соблюдать меры безопасности. Также пользователю необходимо ознакомиться с руководством.
Для получения дополнительной информации об измерителе Константа ИП1 свяжитесь с нашими специалистами.
Измеритель разности потенциалов предназначен для измерения разности потенциалов (в том числе поляризационных) между подземными трубопроводами и вспомогательным электродом, а также при обследовании оболочек силовых кабелей (до 10 кВ), кабелей связи и другого оборудования по ГОСТ 9.602-89 при проведении работ по электрохимической защите, запоминания и обработки результатов измерения на компьютере (взамен ампервольтметра М-231 и других приборов).
Отличительные особенности:
- определение координат источника блуждающих токов, снижающих эффективность электрохимзащиты, путем совмещения диаграмм двух и большего количества приборов по шкале времени;
- запись в автономном режиме диаграммы изменения измеряемой разности потенциалов в энергонезависимую память прибора;
- анализ записанной диаграммы с помощью специальной программы на компьютере, а также в простейшем виде в приборе;
- гибкая установка времени и дискретности записи диаграммы;
- автоматическое переключение диапазонов измерения.
- Блок информационной обработки;
- соединительные кабели (комплект);
- RS 232 кабель для соединения с ПК;
- специализированный софт (CD диск);
- АКБ «НИКА» (2 шт.);
- ЗУ (устройство зарядное;
- руководство;
- футляр для хранения и транспортировки.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Интервалы замеров разностей потенциалов, U, В: |
|
|
|
1й диапазон U |
0.001-0.999 |
|
2й диапазон U |
0.01-9.99 |
|
3й диапазон U |
0.1-99.9 |
Основная абсолютная погрешность измерения напряжения по диапазонам, В |
|
|
|
1й диапазон, U (0.001-0.999) |
0.01U + 0.001 |
|
2й диапазон, U (0.01-9.99) |
0.01U + 0.01 |
|
3й диапазон, U (0.1-99.9) |
0.01U + 0.1 |
Сопротивление(вход) |
10 МОм |
|
Кол-во замеров |
3600 (есть возможность расширить) |
|
Кол-во диаграмм в памяти(макс) |
999 |
|
Связь с ПК |
порт RS 232 |
|
Рабочая температура |
От -10 °С до +40 °С |
|
Питание: АКБ тип «6F22» |
9 вольт |
|
Габаритные размеры |
157х80х30 мм |
|
Масса измерителя |
0.220 кг |
Измеритель Константа ИП1 сертифицирован на соответствие стандартам РФ (РОСС.RU.МЕ.48.В.00759) и соответствует ТУ4222-010-7449627-00.
