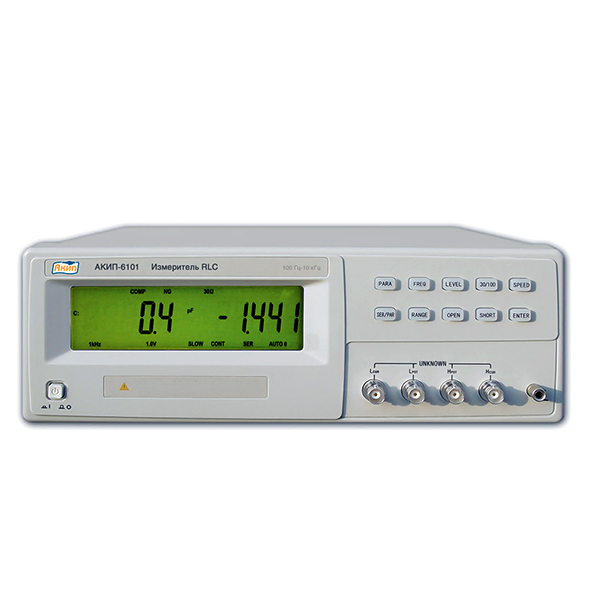

АКИП-6101 Измеритель RLC
Измеритель RLC модели АКИП-6101 производится отечественным разработчиком, который предоставляет большой выбор заказчику. Компактные, функциональные и недорогие измерители обладают хорошими техническими и эксплуатационными параметрами, что является их несомненным преимуществом. Такой прибор станет отличным вариантом для оснащения современной лаборатории. Он идеально подойдет для измерения комплекса электрических параметров в лабораторных условиях. Передняя панель имеет яркое исполнение. Удобное расположение кнопок сочетается с комфортным расположением разъемов, размещенных в нижней части панели управления, а также большого жидкокристаллического индикатора. По бокам имеются накладки, установка происходит на специальную подставку.
АКИП-6101 осуществляет неразрушающий контроль целого ряда параметров. Это емкость, индуктивность, сопротивление, тангенс угла потерь, добротность и некоторые другие. Базовая погрешность устройства составляет при этом 0.2%. Присутствует режим проведения относительных измерений. Прибор проводит тест в формате “Годен/Не годен”, при этом имеется возможность настроить звуковую индикацию. Дополнительно к измерителю в базовом варианте поставки прилагается шнур питания и пользовательское руководство. Стоит отметить, что каждому заказчику необходимо тщательно ознакомиться с инструкцией до начала работы. В ней представлены меры безопасности, правила эксплуатации, описано само устройство и принцип его работы, а также приведено множество другой полезной информации, которая поможет по максимуму использовать возможности представленной модели и получать самые точные варианты. Масса электронного блока составляет два с половиной килограмма.
Если у вас остались вопросы по измерителю АКИП-6101, то вы можете задать их нашим специалистам по контактным телефонам.
Краткие характеристики АКИП-6101:
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, модуля комплексного сопротивления
- Базовая погрешность: 0,2%
- Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц. 10 кГц
- Уровень тест-сигнала: 0,3 В скз, 1 В скз
- Режим относительных измерений
- Выбор схемы замещения: параллельная/ последовательная
- Компенсация начальной емкости и сопротивления (кх/хх)
- Дисплей 5 разрядов (для основного и вспомогательного параметров)

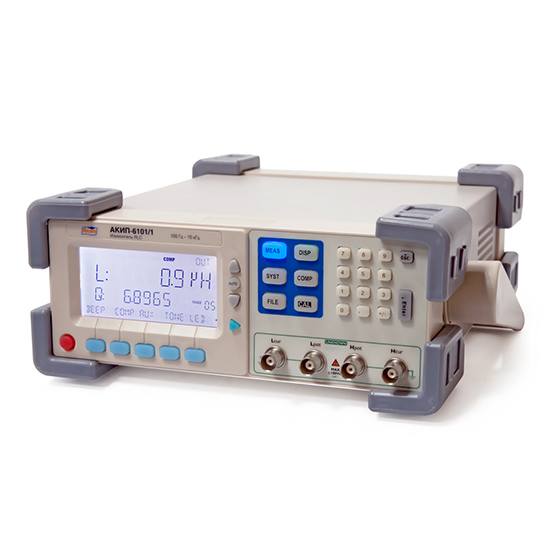

Краткие характеристики АКИП-6101/1:
- Измерение сопротивления, ёмкости, индуктивности, тангенса угла потерь, добротности, модуля комплексного сопротивления
- Базовая погрешность: ± 0,25%
- Частота тест-сигнала: 100 Гц, 120 Гц, 1 кГц. 10 кГц
- Уровень тест-сигнала: 0,3 В скз, 1 В скз
- Режим относительных измерений (Δ, %)
- Выбор схемы замещения: параллельная/последовательная
- Режим компарирования Comp (5 групп сортировки в %)
- Настройка звуковой индикации (тест Годен-Негоден)
- Дисплей: область «А» - 5 разрядов для основного параметра (L, C, R, Z), область «В» - 6 зн. для вспомогательного (Q, D)
- Измеритель АКИП-6101 или АКИП-6101/1;
- шнур питания – 1 шт.;
- руководство по эксплуатации – 1 шт.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Технические характеристики измерителя параметров RLC - АКИП-6101:
Сопротивление (Z,R) |
До 1 ГОм с макс. разрешением 0,1 мОм |
Емкость (C) |
До 10 мФ с макс. разрешением 0,1 пФ |
Индуктивность (L) |
До 10 кГн с макс. разрешением 0,1 мкГн |
Добротность (Q) |
0,0001 – 9999 |
Тангенс угла потерь (D) |
0,0001 – 9999 |
Базовая погрешность |
± 0,3 % в основном диапазоне |
Скорость измерения |
3 изм/сек |
Запуск измерений |
Автоматический или ручной |
Схема измерения |
Параллельная/последовательная (ручной выбор) |
Тест-сигнал |
|
Частота тест-сигнала |
100/120 Гц, 1 кГц |
Уровень тест-сигнала |
0,3 В скз |
Дополнительные функции |
|
Режим индикации измерений |
Абсолютное значение, Δ-измерение, Δ-измерение в % |
Режим сортировки компонентов |
4 ячейки |
Дисплей |
|
Формат индикации |
ЖКИ, 5 разр. на основной шкале, 4 разряда на доп. шкале |
Общие данные |
|
Условия эксплуатации |
10°С…50°С и относительная влажность до 85% |
Напряжение питания |
100 В…240 В, 50/60 Гц |
Габаритные размеры |
274х110х260 мм |
Масса |
2,5 кг |
