Измерители параметров RLC АКИП-6108
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Россия
Гарантия:
12 месяцев

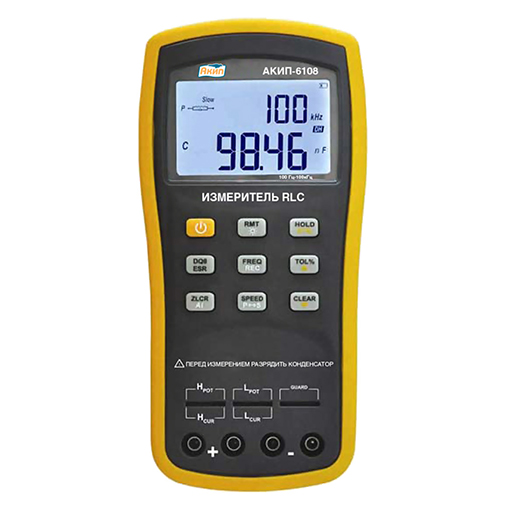

Стильное исполнение АКИП-6108 сочетает в себе портативность, функциональность и эргономичность. Модель имеет большую панель управления. На передней панели имеются удобно расположенные кнопки, а также крупные разъемы для подключения кабелей. Для получения информации предусмотрен крупный жидкокристаллический индикатор. Цифровые значения выводятся на него крупным шрифтом, что позволяет комфортно считывать результаты, не напрягая зрение. Модель отечественного производства отлично справляется с задачами. RLC измеритель отличается тем, что в нем реализована современная технология выбора режима измерений. Для начала работы достаточно включить прибор и подключить к нему объект контроля. Все остальное устройство сделает самостоятельно. Полученные показания порадуют своей точностью, так как базовая погрешность измерений такого измерителя составляет всего ±0,1%. Если в этом есть необходимость, то все настройки оперативно корректируются непосредственно в ходе контроля.
АКИП-6108 фиксирует и индицирует не только текущие, но и средние, минимальные, максимальные показатели. Эти данные выводятся на основной дисплей крупным шрифтом. Среди функций можно выделить ступенчатое включение, отключение подсветки индикатора. Это очень удобно для пользователя, так как позволяет тонко и быстро адаптировать значение яркости дисплея и привести его к комфортному. Увеличение или уменьшение происходит через заданные временные промежутки. Спустя определенное время подсветка вообще отключается. Данная функция еще полезна тем, что позволяет экономить ресурс батареи и реже менять элементы питания или осуществлять подзарядку.
Для передачи данных с АКИП-6108 на персональный компьютер предусмотрен USB-интерфейс. Производитель предоставляет гарантию.
Новые компактные RLC-измерители имеют фиксированные частоты тест-сигнала, выбираемые пользователем: 100 Гц, 120 Гц, 1 кГц, 10 кГц и 100 кГц. Реализована инновационная технология автоматического выбора режима измерений между L / C / R в зависимости от типа подключаемого компонента/радиодетали с одновременной индикацией параметра Q/D. Достаточно включить прибор и подсоединить объект измерений к входным гнёздам – всё остальное прибор сделает за Вас. Базовая погрешность измерений составляет всего ±0,1%. При необходимости пользователь может выбрать требуемую схему замещения или изменить частоту и скорость измерения. Максимальная разрядность индикатора основного параметра «40,000».
Прибор имеет возможность индикации только минимальных, средних или максимальных измеренных значений на основном дисплее. Среди удобных сервисных функций АКИП-6108 автоматическое 2-х ступенчатое включение/отключение подсветки ЖК-индикатора. Сначала уменьшение яркости через 15 с, а затем через 30 с – её автоотключение. Это обеспечивает комфортную работу с прибором, экономит ресурс батарей питания, который составляет до 24 часов при непрерывной эксплуатации. Сопряжение измерителя с компьютером осуществляется посредством USB интерфейса. Питание осуществляется как от аккумуляторов, так и от сетевого адаптера с одновременной зарядкой аккумуляторов.
Современная эргономика, широкая функциональность и высокие технические характеристики в сочетании с конкурентной ценой, делают RLC-измеритель АКИП-6108 весьма привлекательным для специалистов различных сфер деятельности: производство, диагностика и отбраковка (сервис, ремонт), а также радиолюбительство.
Краткие характеристики:
- Измерение ёмкости, индуктивности, тангенса угла потерь, добротности, фазового сдвига между током и напряжением, комплексного сопротивления, активного сопротивления, эквивалентного последовательного сопротивления
- Базовая погрешность 0,1%
- Широкий диапазон параметров тест-сигнала: частота 100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц; уровень 0,6 ВСКЗ
- Высокая скорость измерений, до 10 изм./ сек
- Одновременная индикация двух измеряемых параметров
- Автоматический выбор пределов измерения
- Функция автоматической идентефикации
- Низкое потребление питания, до 24 часов непрерывной работы
- Двухсторонняя связь с компьютером через интерфейс USB
- Автоматический выбор и удержание предела измерения
- Питание от аккумуляторов или от сетевого адаптера с зарядкой аккумуляторов
- Измеритель параметров RLC АКИП-6108;
- руководство по эксплуатации;
- 4-хпроводный измерительный кабель с двумя «крокодилами»;
- щуп для SMD-компонентов;
- аккумулятор 7,2 В;
- сетевой адаптер питания и короткозамыкатель (CD-диск с ПО - по запросу).
Опционально предлагаются:
- кабель USB (IC-700);
- щуп для SMD-компонентов;
- 4-х проводный измерительный кабель с 4-мя «крокодилами».
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Измерение RLC |
|
|
Сопротивление (R, Z) |
0,1 мОм…10,000 МОм |
|
Емкость (C) |
0,001 пФ…20,000 мФ |
|
Индуктивность (L) |
0,001 мкГн…1000,0 Гн |
|
Добротность (Q) |
0,0001…9999 |
|
Тангенс угла потерь (D) |
0,0001…9,999 |
|
Фазового сдвига (θ) |
-179,9°…+179,9° |
|
Погрешность измерения |
Базовая ±0,1% |
|
Скорость измерения |
2 измерения/сек. (МЕДЛЕННО) 5 измерений/сек. (СРЕДНЕ) 10 измерений/сек. (БЫСТРО) |
|
Схема измерения |
Параллельная / последовательная |
|
Тест сигнал |
|
|
Частота тест-сигнала (фиксированная) |
100 Гц, 120 Гц, 1 кГц, 10 кГц, 100 кГц |
|
Уровень тест-сигнала |
0,6 ВСКЗ (фиксированный) |
|
Выходное сопротивление |
100 Ом (постоянное) |
|
Дополнительные функции |
|
|
Режим индикации измерений |
Абсолютное значение, мин./ средн./ макс. измерение |
|
Режим сортировки |
4 фикс. номинала (1%, 5%, 10%, 20%) |
|
Интерфейс для связи с ПК |
USB (виртуальный последовательный порт) |
|
Дисплей |
|
|
Тип индикатора |
ЖК индикатор с подсветкой содержит: основной экран (R, Z, L, C), дополнительный экран (Q, D,θ, ESR), индикаторы параметров режима измерения |
|
Формат индикации |
5 разрядов на основном экране (40.000) 4 разряда на дополнительном экране |
|
Общие данные |
|
|
Условия эксплуатации |
0°С…40°С, относительная влажность до 90% |
|
Напряжение питания |
Аккумулятор Ni-Mh 7,2 В (600 мА*ч) или сеть 220В/50Гц через адаптер 9 В (150 мА) |
|
Потребляемый ток |
25 мА (1 кГц, нагрузка 100 Ом); 2 мкА (питание откл.) |
|
Время работы |
24 часа с отключенной подсветкой дисплея |
|
Время и ток заряда |
80 мин./ 150 мА |
|
Автоотключение |
5/ 15/ 30/ 60 мин., либо отключено |
|
Габаритные размеры |
192х93х44мм |
|
Масса |
460 г |
Включён в Госреестр СИ под номером 56479-14
