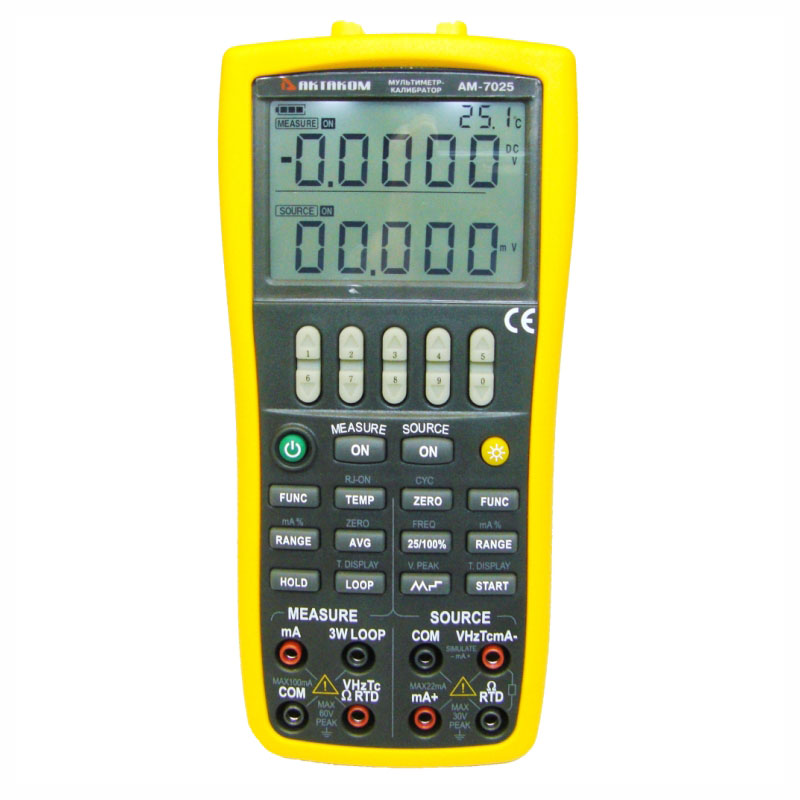

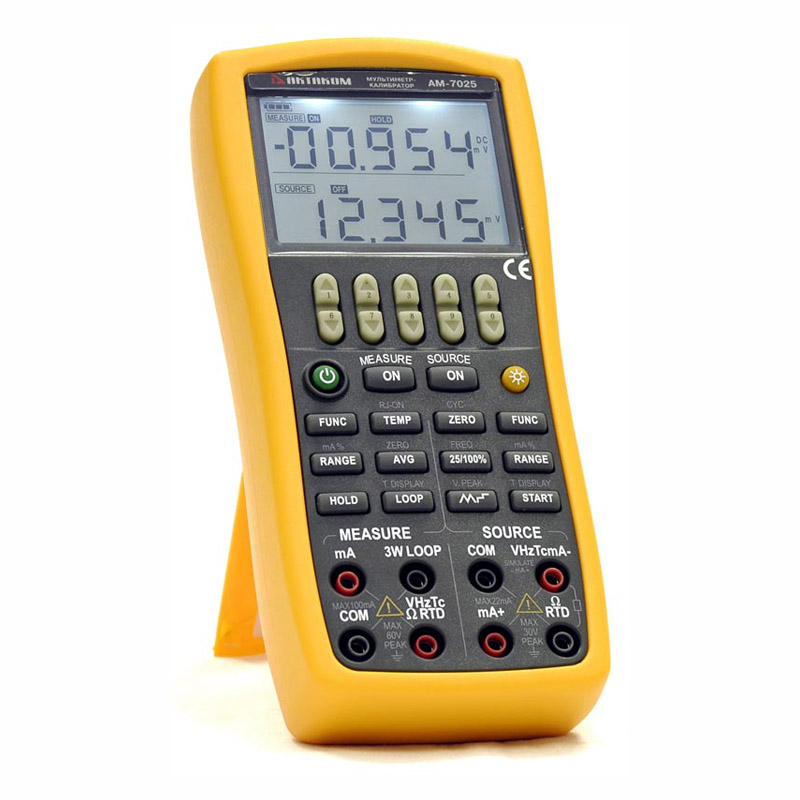

АМ-7025 Мультиметр-калибратор процессов
Данная модель отличается тем, что АМ-7025 – это калибратор и мультиметр в одном приборе. У устройства имеется двойной жидкокристаллический индикатор. Базовая погрешность составляет порядка 0.02%. Прибор измеряет температуру, термосопротивление, давление, производит прозвонку цепи. Среди преимуществ можно выделить развитый функционал, который включает в себя все основные базовые возможности, служащие для функционального и качественного контроля параметров, выполняемого современным прибором. Имеется настраиваемая подсветка, а также функция автоматического отключения инструмента, которая срабатывает при его бездействии в течение продолжительного времени. Масса электронного блока составляет полкилограмма. Гарантийный срок эксплуатации четырнадцать месяцев.

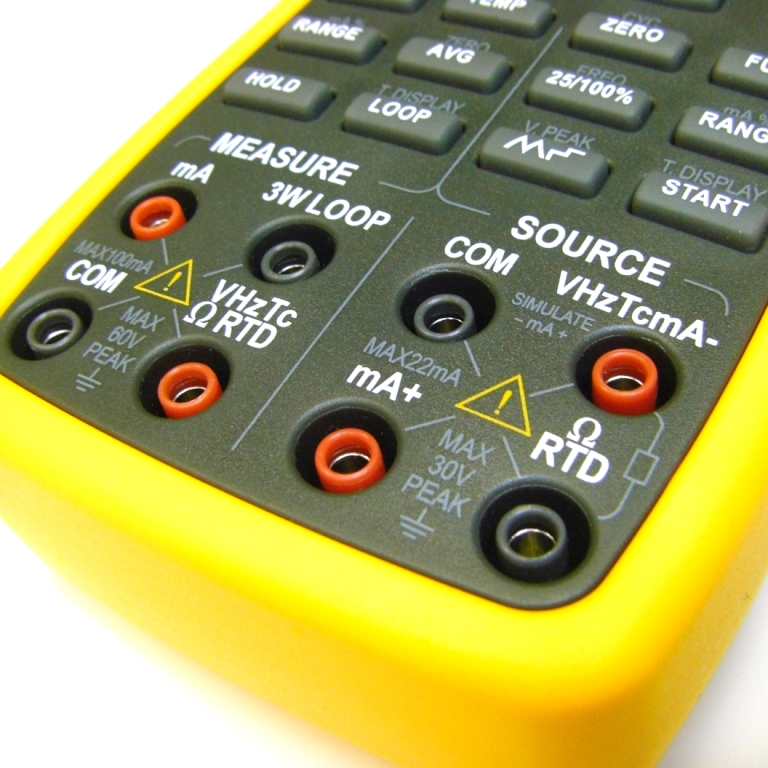

АМ-7025 широко используются при калибровке различного оборудования. Это могут быть преобразователи, контроллеры, датчики и т.д. Также такая модель станет отличным помощником при проведении пуско-наладочных работ. Среди важнейших преимуществ такого инструмента можно отметить его компактность и портативность. Пользователем такого прибора может стать специалист ремонтной службы, инженер, наладчик и т.д. Работать с устройством предельно просто и комфортно. Все органы управления выведены на переднюю панель, где имеются не только кнопки, но и разъемы. Управление классическое, кнопочное, что будет привычно для большинства специалистов. В базовый вариант поставки уже включены тестовые провода, набор наконечников, батареи, сумка, предназначенная для переноски устройства. До начала работы советуем ознакомиться с пользовательским руководством.
Если вы хотите получить больше информации о современном портативном калибраторе АМ-7025, вы всегда можете обратиться к нашим специалистам, задав им свой вопрос по контактному телефону.
Многофункциональные мультиметры-калибраторы технологических процессов АМ-7025 предназначены для измерения и выдачи сигналов высокоточного значения при проверке и калибровке различного оборудования (датчики, измерители, преобразователи, контроллеры и т.п.) во время проведения ремонтных или пуско-наладочных работ. Это компактные портативные приборы, необходимые в работе инженеров, наладчиков и специалистов ремонтных служб, позволяющие сэкономить время и решить широкий круг задач в полевых условиях.
Отличительные особенности:
- двойной ЖК-дисплей высокого разрешения: 6 разрядов;
- контрастная белая подсветка (автоотключение через 0…9000 с);

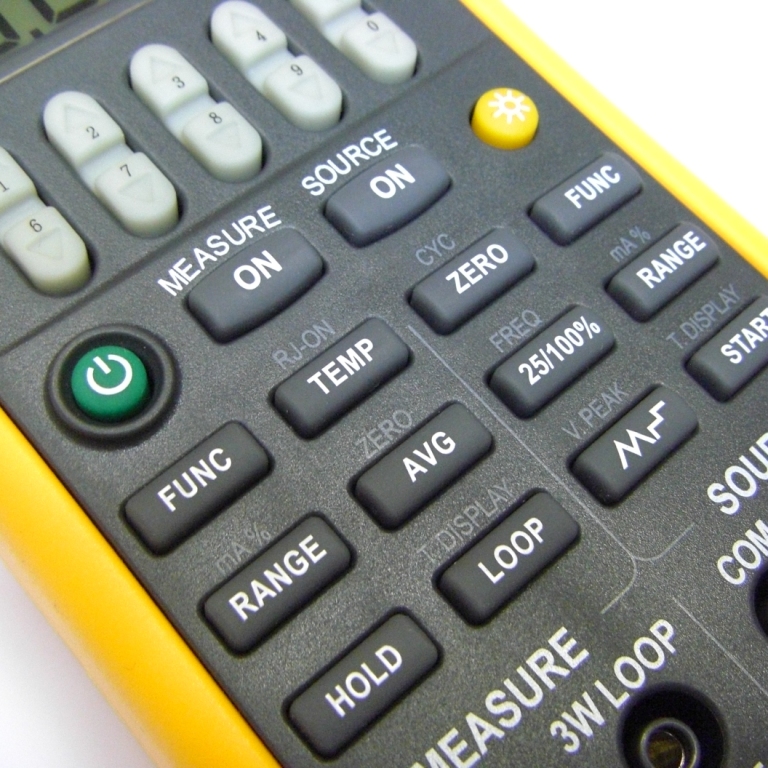

- кнопочное управление.
- Прибор;
- тестовые провода (красн., чёрн.) – 2 пары;
- наконечники "крокодил" (красн., чёрн.) – 1 пара;
- наконечники – щупы (красн., чёрн.) – 1 пара;
- батареи 1,5 В (ААА) – 4 шт.;
- сумка для переноски;
- руководство по эксплуатации;
- габаритные размеры в упаковочной таре 190х70х240, вес 1,27 кг.
Дополнительная комплектация:
- измерительные соединительные кабели PTL904-3, PTL904-4, PTL904-5, PTL908-1, PTL908-2;
- зажим-насадка типа «крокодил» 1000 В / 20 А АСА-2106 (цвет синий);
- зажим-насадка типа «крокодил» 1000 В / 12 А PTL909-5 (цвета: красный / черный);
- АСА-2308 – адаптер Актаком для проводов, не имеющих разъема;
- магнитный адаптер Актаком АСА-2207;
- минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364;
- гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату;
- переходник-шунт PTL-2172;
- универсальный набор аксессуаров АСА-2907.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
Функции источника сигнала
Параметры |
Диапазон |
Разрешение |
Погрешность |
Примечение |
|
Постоянное напряжение |
100 мВ |
-10,000…110,000 мВ |
1 мкВ |
±(0,02%+10) |
Макс. вых. ток: 0,5 мА |
Постоянный ток |
20 мА |
0,000 мА…22,000 мА |
1 мкА |
±(0,02%+10) |
1 кОм при 20 мА |
Сопротивление |
400 Ом |
400,00 Ом |
0,01 Ом |
±(0,02%+10) |
±0,1…3 мА |
Частота |
100 Гц / 1 кГц |
110,0 Гц / 1,100 кГц/ |
0,01 Гц/ 1 Гц |
±2 ед. |
Вых. напр.: +1…+11 В |
Импульсы |
100 Гц/1 кГц |
10…100000 имп. |
1 имп. |
±2 ед. |
|
Переключатель |
100 Гц/ 1 кГц |
110,0 Гц / 1,100 кГц/ |
0,01 Гц / 1 Гц |
±2 ед. / ±2 ед. |
Макс. напр. ХХ: 28В |
Термопара |
R, S |
0…100 …1767 °С |
1 °С |
1,5 °С / 1,2 °С |
Погр. не включает ошибку внутреннего компенс. преобразователя |
B |
400…600…800…1820 °С |
2,0 °С /1,5 °С / 1,1 °С |
|||
E |
-200,0… -100,0…600,0…1000,0 °С |
0,1 °С |
0,6 °С / 0,5 °С / 0,4 °С |
||
K |
-200,0…-100,0…400,0…1200,0…1372,0 °С |
0,6 °С / 0,5 °С / 0,7 °С / 0,9 °С |
|||
J |
-200,0…-100,0…800,0…1200,0 °С |
0,6 °С / 0,5 °С / 0,7 °С |
|||
T |
-250,0 °С…400,0 °С |
0,6 °С |
|||
N |
-200,0…-100,0…900,0…1300,0 °С |
1,0 °С / 0,7 °С / 0,8 °С |
|||
Термо-сопротивление |
Pt100 |
-200.0…0,0…400,0…850,0 °С |
0,1 °С |
0,3 °С / 0,5 °С/0,8 °С |
Погрешность не включает сопр. выводов |
Pt1000 |
-200,0…100,0…300,0…630,0 °С |
0,2 °С / 0,3 °С / 0,4 °С |
|||
Cu50 |
-50,0…150,0 °С |
0,6 °С |
|||
Питание петли |
24 В |
|
|
±10% |
Макс. ток: 25 мА |
Давление |
70 МПа |
2,49 кПа…70 МПа |
|
0,025%-0,05% |
Модули дифф., маном., вакуум., абс., двойного и высокого давления) |
Функции мультиметра
Параметры |
Диапазон |
Разрешение |
Погрешность |
Примечение |
|
Постоянное напряжение |
50 мВ |
-5,000…55,000 мВ |
1 мкВ |
±(0,02%+10) |
Вх. импед. 100 МОм |
Вх. импед. 1 МОм |
|||||
Постоянный ток |
50 мА |
-5,000…50,000 мА |
1 мкА |
±(0,02%+2) |
Вх. импед. 10 МОм |
Сопротивление |
500 Ом (1 мА) |
0,00 Ом…550,00 Ом |
0,01 Ом 0,1 Ом |
±(0,02%+0,1 Ом) |
Вых. напр.: 2,5 В |
Прозвонка |
500 Ом |
≤ 50 Ом |
0,01 Ом |
|
около 1 мА |
Частота |
100 Гц/ 1 кГц/ 10 кГц |
110,0 Гц / 1,100 кГц / 1,0…11,0 кГц |
0,01 Гц/ 1 Гц/ 0,1 кГц |
±2 ед. |
Макс. нагр.: >100 кОм |
Термопара |
R, S |
0…500 …1767 °С |
1 °С |
1,8 °С / 1,5 °С |
Погр. не включает ошибку внутреннего компенс. преобр. |
B |
600…800…1000…1820 °С |
2,2°С / 1,8°С / 1,4°С |
|||
E |
-50,0…0,0…1000,0 °С |
0,1 °С |
0,9 °С / 1,5 °С |
||
K |
-100,0…0,0…1372,0 °С |
1,2 °С / 0,8 °С |
|||
J |
-60,0…0,0…1200,0 °С |
1,0 °С / 0,7 °С |
|||
T |
-100,0°С…0,0…400,0 °С |
1,0 °С / 0,7 °С |
|||
N |
-200,0…0,0…1300,0 °С |
1,5 °С / 0,9 °С |
|||
Термо-сопротивление |
Pt100 |
-200.0…0,0…400,0…850,0 °С |
0,1 °С |
0,5 °С / 0,7 °С / 0,8 °С |
Погр. не включает сопр. выводов |
Pt200 |
-200,0…100,0…300,0…630,0 °С |
0,8 °С / 0,9 °С / 1,0°С |
|||
Pt500 |
0,4 °С / 0,5 °С / 0,7 °С |
||||
Pt1000 |
0,2 °С / 0,3 °С / 0,4 °С |
||||
Cu10 |
-100,0…260,0 °С |
1,8 °С |
|||
Cu50 |
-50,0…150,0 °С |
0,7 °С |
- Питание: 4х1,5 В (ААА)
- Габаритные размеры: 205х95х42 мм
- Масса: около 500 г
Внесен в Государственный реестр СИ РФ под № 47242-11
