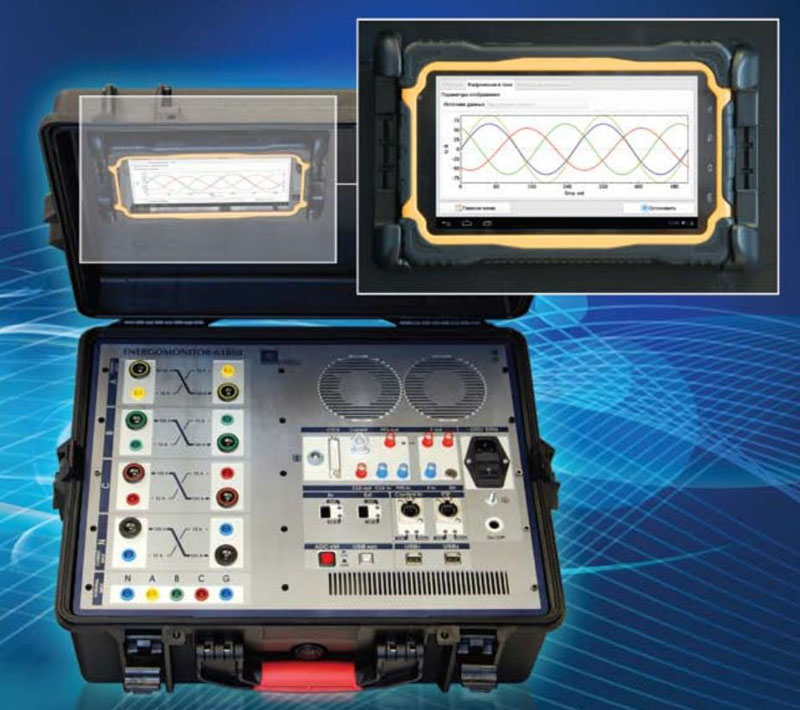

Эталонный прибор для метрологического обеспечения цифровых подстанций Энергомонитор 61850
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
18 месяцев
Эталонный прибор нового поколения для поверки электронных и цифровых измерительных трансформаторов тока и напряжения и устройств Merging Unit.
Назначение:
- измерение модульной и угловой погрешностей электронных измерительных трансформаторов тока и напряжения с выходными сигналами в виде аналогового сигнала и в виде потока дискретизированных значений по стандарту МЭК 61850-9-2LE;
- определение метрологических характеристик измерительных объединяющих устройств (Merging Unit) по МЭК 61869-13;
- измерение параметров напряжения и тока с преобразованием их в поток дискретизированных значений по стандарту МЭК 61850-9-2LE;
- режим работы эталонный Merging Unit.
Состав:
- 4 многодиапазонных входных преобразователя тока 0,01 ... 100 А;
- 4 многодиапазонных входных преобразователя напряжения 0,01 ... 800 В;
- восьмиканальный АЦП;
- модуль управления на базе встраиваемого одноплатного компьютера с точкой доступа Wi-Fi;
- блок синхронизации (PPS/PTP/10 MГц/20 МГц);
- блок питания;
- внешний компьютер или планшет (Microsoft Windows или Android).
Метрологические характеристики
|
Погрешность поверки |
|
|
модульная |
угловая |
|
аналоговых трансформаторов тока и напряжения |
|
|
0,002 % |
0,1' |
|
электронных трансформаторов (1 мВ ... 12 В) |
|
|
<10 В: 0,015 |
1' |
|
цифровых трансформаторов (МЭК 61580) |
|
|
0,02 |
1' |
