Комплект для поверки ТТ от 6 до 30 кА
Наличие на складе:
уточняйте у менеджера
Производство:
Россия
ГосРеестр:
Гарантия:
18 месяцев
Поверка генераторных шинных ИТТ на токи 10...30 кА по классической методике, регламентированной ГОСТ 8.217 оказывается технически невозможной, либо нецелесообразной. Значительные габариты и масса поверочного оборудования вызывают трудности доставки к поверяемым трансформаторам. Для решения этой проблемы была разработана альтернативная "Эксперементально-расчетная методика поверки измерительных трансформаторов тока на местах их эксплуатации" и зарегистрирована под номером МИ 3123-2008.
Основные этапы работ, регламентированных МИ 3123-2008:
|
№ |
Работы |
Оборудование |
|
1 |
Определение токовой и угловой погрешностей поверяемого ИТТ при одном значении тока 20% по методике ГОСТ 8.217 |
Трансформаторы тока ТТИП с источником ИТ5000 |
|
2 |
Определение погрешностей ИТТ по ВАХ вторичной обмотке поверяемого ИТТ во всей рабочей области токов при К от 0,01 до 1,2 |
Преобразователь параметров вольтамперных характеристик измерительных трансформаторов тока "ПП ВАХ" |
|
3 |
Введение поправки на аддитивную систематическую ошибку в результат расчета токовой и угловой погрешностей по ВАХ |
Специализированное программное обеспечение на ПЭВМ для автоматизированного расчета погрешности "Дельта" |
Программное обеспечение: Дельта-Т (ППВАХ) 1.0.

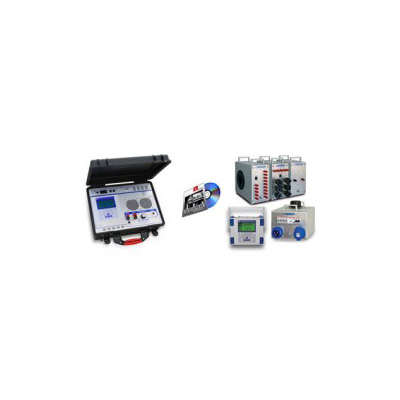

Комплектующие и дополнительные приспособления:
- комплект для поверки трансформаторов тока от 5 до 5000 А;
- ПП ВАХ.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
