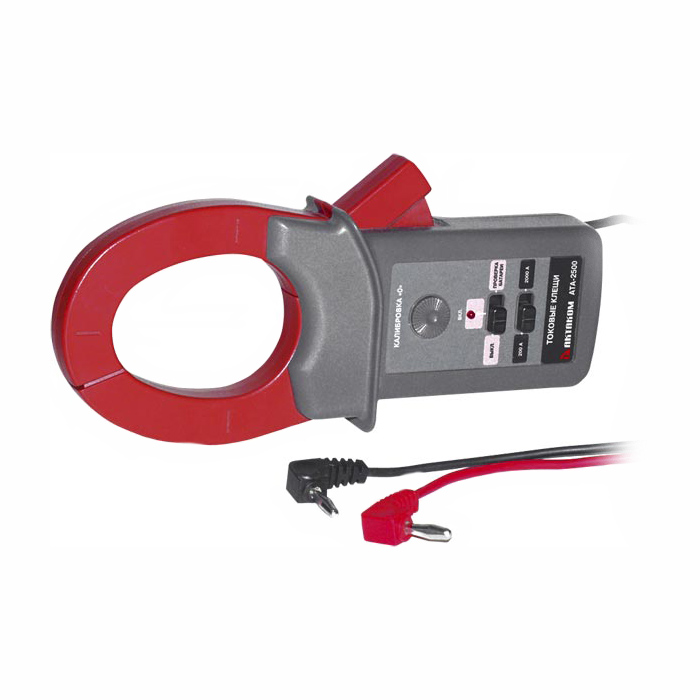

АТА-2500 Токовые клещи-адаптер

7 257 руб. с НДС
Наличие на складе: уточняйте у менеджера
Производство: Россия
ГосРеестр: Россия
Гарантия: 25 месяцев

Токовые клещи модификации АТА-2500 предназначены для изменения величины постоянного и переменного тока. Данное устройство используется в диапазоне от 100 мА до 2000 А при измерении и постоянного тока, и переменного. При этом частота сигнала в сети может находиться в пределах от 40 до 400 Гц. Стоит отметить достаточно низкую погрешность измерений при помощи данных клещей. Так, например, для значений токов до 200 А погрешность не превышает 1.5%. А при токе до 2000 А погрешность может быть порядка 2%. Также необходимо добавить, что толщина провода, на котором могут использоваться клещи, не должна превышать 50 мм.

АТА-2500 не способен работать автономно в качестве самостоятельного измерительного устройства и имеет два различных способа применения. Первый способ — это подключение к различным типам мультиметров. Штекеры прибора подходят для большинства современных мультиметров. В данном режиме клещи работают как адаптер и передают все измерения на устройство, к которому подключены. Таким образом показания переменного или постоянного тока будут отображаться на дисплее мультиметра. Второй способ применения адаптера — это подключение к осциллографу. В данном случае результаты измерения сигнала в сети передаются в режиме реального времени, а с помощью развертки осциллографа можно определить частоту сигнала, его форму и качество соответствия синусоидальному сигналу.

В стандартной комплектации вместе с клещами также поставляется и руководство по эксплуатации. Для питания адаптера АТА-2500 достаточно напряжения 9 В, а это значит, что подойдут стандартные батарейки. Также устройство имеет компактные размеры и небольшой вес, что позволяет использовать клещи в полевых условиях во время ремонтных или монтажных работ вместе с любым мультиметром.

Самое экономичное решение при приобретении токовых клещей. Для работы достаточно иметь любой мультиметр или вольтметр, измеряющий постоянное и переменное напряжение в диапазонах 200 мВ и 2 В. При подключении адаптера к мультиметру результаты измерений отображаются на дисплее мультиметра, а подключив устройство к осциллографу, можно исследовать форму сигнала.

Отличительные особенности:

  • датчик тока на эффекте Холла;
  • установка «0» встроенным регулятором.
  • Прибор;
  • руководство по эксплуатации;
  • габаритные размеры в упаковочной таре: 103х62х220, вес: 0,46 кг.

Дополнительная комплектация:

  • для работы необходим любой вольтметр (мультиметр), измеряющий постоянное и переменное напряжение в диапазонах 200 мВ и 2 В;
  • измерительные соединительные кабели PTL904-1, PTL904-2, PTL904-3, PTL904-4, PTL904-5, PTL907-1, PTL907-2, PTL908-1, PTL908-2, PTL908-3;
  • зажим-насадка типа «крокодил» 1000V / 20А АСА-2106 (цвет синий);
  • зажим-насадка типа «крокодил» 1000V / 12А PTL909-5 (цвета: красный / черный);
  • АСА-2308 – адаптер Актаком для проводов, не имеющих разъема;
  • магнитный адаптер Актаком АСА-2207 для безопасной работы в электрощитовых;
  • минищуп Актаком с острой подпружиненной тонкой контактной иглой АСА-2364;
  • гнездо-адаптер Актаком АСА-2104 для многоразового временного впаивания в плату;
  • переходник-шунт PTL-2172;
  • универсальный набор аксессуаров АСА-2907;
  • кейс пластиковый герметичный 37-1;
  • каталог "Элементы приборных устройств" (измерительные кабели, щупы, насадки и т.п.)

Внимание! Производитель оставляет за собой право изменить комплект поставки.

  • Измерение постоянного тока в диапазоне 0...200 А с погрешностью ±(1,5%+1 А)
  • Измерение постоянного тока в диапазоне 0...2000 А с погрешностью ±(2%+5 А)
  • Измерение переменного тока в диапазоне 0...200 А с погрешностью ±(1,5%+1 А)
  • Измерение переменного тока в диапазоне 0...2000 А с погрешностью ±(2%+5 А)
  • Максимальный диаметр охватываемого проводника 50 мм
  • Частотный диапазон 40...400 Гц
  • Выходной сигнал: 1 мВ пост. на 1 А пост. тока; 1 мВ перем. на 1 А перем. тока
  • Индикатор разряда батареи
  • Питание 9 В
  • Масса 414 г
  • Габариты 210х64х33 мм

Внесены в Государственный реестр СИ РФ под № 42736-09
