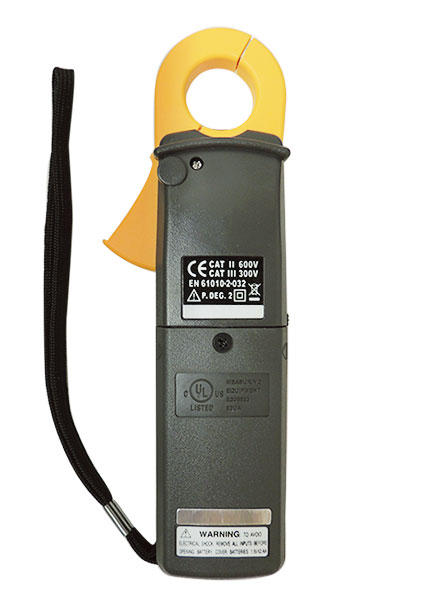

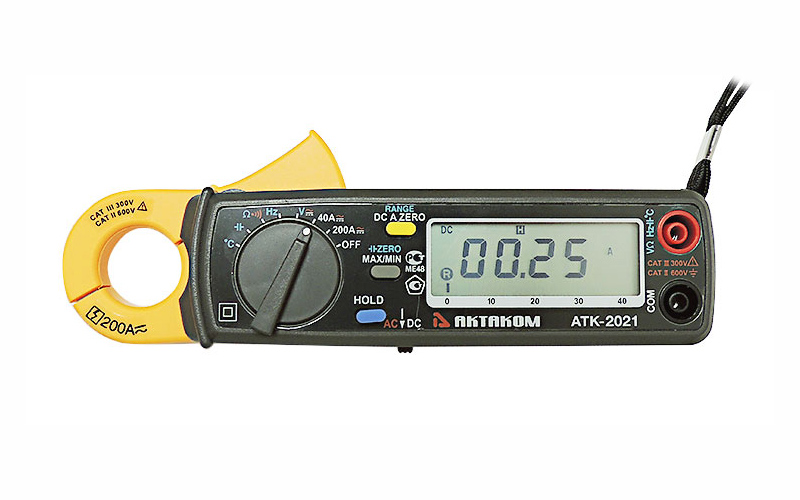

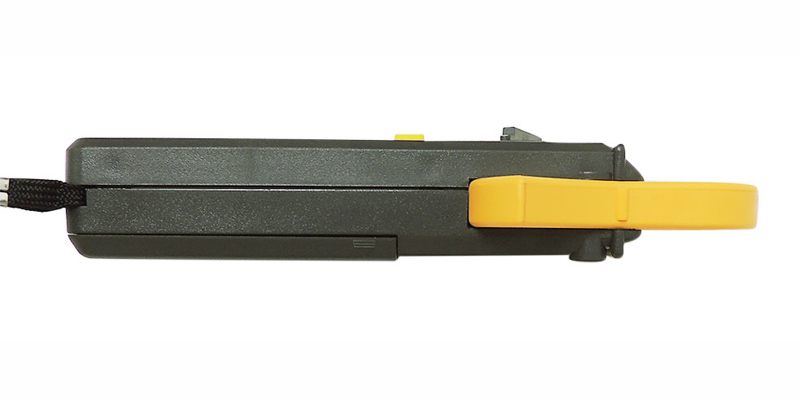

АТК-2021B Токовые клещи
Компактный прибор, имеющий широкий набор функций и обеспечивающий высокую точность измерений. Благодаря своей универсальности, АТК-2021B позволяет заменить сразу несколько измерительных приборов при проверке или наладке электрических цепей.
Отличительные особенности:
- диаметр охвата 23 мм;
- 3¾ разрядный ЖКИ (4032 отсчетов);
- индикатор выхода за границы диапазона (OL);
- скорость измерения 3 изм./с для цифровой шкалы, 30 изм./с для аналоговой шкалы;
- режим измерения частоты (фиксируемая чувствительность) и коэффициента заполнения;
- режимы тестирования диодов (проверки p-n переходов) и прозвонки неразрывности цепи;
- измерение температуры с отображением в °С или °F;
- установка «0» одним нажатием кнопки;
- входной импеданс (до 10 МОм);
- функция удержания показаний (кроме режима прозвонки цепи);
- одновременная регистрация максимального и минимального показаний (кроме режимов прозвонки цепи и измерения частоты);
- автоматический и ручной выбор диапазонов измерения;
- автоматическое отключение прибора.
Диапазон |
Разрешение |
Точность |
Защита |
Измерение постоянного тока |
|||
40 A |
10 мА |
±(1,5% + 2 е.м.р.) |
DC 400 А |
0-150 A |
0,1 А |
±(1,5% + 2 е.м.р.) |
|
150-200 A |
0,1 А |
±(1,5% + 3 е.м.р.) |
|
Измерение переменного тока |
|||
40 A |
10 мА |
±(1,5% + 3 е.м.р.) 50/60 Гц |
AC 400 А |
0-150 A |
0,1 А |
±(1,5% + 3 е.м.р.) 50/60 Гц |
|
150-200 A |
0,1 А |
±(1,5% + 3 е.м.р.) 50/60 Гц |
|
Измерение постоянного напряжения |
|||
400 мВ |
0,1 мВ |
±(1,5% + 3 е.м.р.) |
DС 800 В |
4 В |
0,001 В |
||
40 В |
0,01 В |
||
400 В |
0,1 В |
||
600 В |
1 В |
||
Измерение переменного напряжения |
|||
4 В |
0,001 В |
±(1,5% + 5 е.м.р.) |
AС 800 В |
40 В |
0,01 В |
||
400 В |
0,1 В |
||
600 В |
1 В |
||
Измерение частоты |
|||
1 - 100 кГц |
0,001 - 100 Гц |
±(0,5% + 2 е.м.р.) |
AС 600 В |
Измерение сопротивления |
|||
400 Ом |
0,1 Ом |
±(1,5% + 3 е.м.р.) |
AС 600 В |
4 кОм |
1 Ом |
||
40 кОм |
10 Ом |
||
400 кОм |
100 Ом |
||
4 МОм |
1 кОм |
||
40 МОм |
10 кОм |
||
Измерение емкости |
|||
40 нФ |
10 пФ |
±(5% + 0,2 нФ) |
AС 600 В |
400 нФ |
0,1 нФ |
±(3% + 0,2 нФ) |
|
4 мкФ |
1 нФ |
||
40 мкФ |
10 нФ |
||
400 мкФ |
0,1 мкФ |
||
4000 мкФ |
1 мкФ |
||
Измерение температуры |
|||
-40°С - 0°С |
0,1°С |
±(2% + 5°С) |
AС 600 В |
0°С - 400°С |
0,1°С |
±(0,5% + 1°С) |
|
400°С - 1200°С |
0,1°С |
±(0,8% + 1°С) |
|
Прозвонка неразрывности цепи |
|||
40 - 400 Ом |
0,1 Ом |
±(1,0% + 5 е.м.р.) |
AС 600 В |
- Питание 3 В (2 батареи 1,5 В)
- Масса 190 г
- Габаритные размеры 183 х 63,6 х 35,6 мм
