Купить Токовые клещи-ваттметр АКИП-2303. Заводские цены

заказать в один клик

Наличие на складе: уточняйте у менеджера

Производство: Россия

ГосРеестр:

Гарантия: 36 месяцев

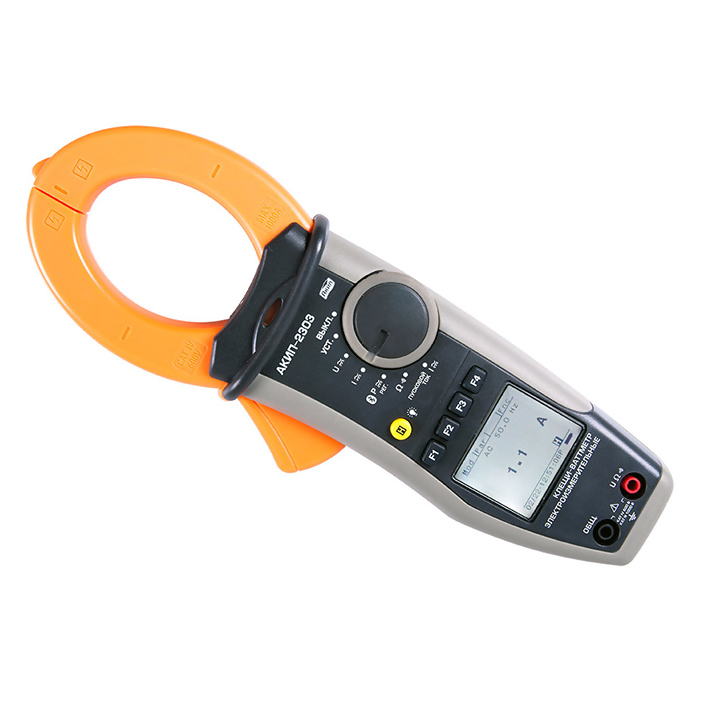

Многофункциональные измерительные клещи модели АКИП-2303 предназначаются для контроля большинства электрических характеристик. Стоит отметить важную особенность данных клещей — это возможность работать как с сетями, где протекает однофазный ток, так и с сетями, работающими с трехфазным током, что значительно расширяет область использования данного прибора. Прибор можно применять автономно, т.е. нет необходимости в подключении клещей к мультиметру или осциллографу.

АКИП-2303 работают в достаточно большом диапазоне напряжений от 0.5 В до 1000 В, при этом инструмент способен измерять как постоянное, так и переменное напряжение в том же диапазоне. Кроме напряжения, клещи также позволяют определять величину постоянного и переменного тока. При этом максимальное значение электрического тока может достигать 1000 А. Стоит отметить малую погрешность измерений, которая составляет около 2% и достаточно хороший шаг дискретизации — устройство определяет величину силы тока до десятых долей. Стоит отметить, что прибор может работать с как синусоидальным сигналом, так и с сигналами искаженной формы, а также определять амплитуду высших гармоник тока. Также в число характеристик, доступных для контроля данными клещами, входят сопротивление участка цепи до 60 кОм, частота переменного тока в электрической сети, мощность постоянного тока и многие другие параметры.

В стандартный комплект поставки электроизмерительных клещей кроме самого устройства входит набор измерительных проводов и зажимов. Также вместе с клещами поставляются элементы питания. АКИП-2303 можно использовать в полевых условиях и на выездах и перевозить при помощи специальной транспортной сумки. Также у клещей имеется чехол-фиксатор для более комфортной работы.

Многофункциональные электроизмерительные клещи-ваттметр АКИП-2303 предназначены для безразрывного измерения тока в цепи, контроля параметров электроустановок (ЭУ) промышленного и бытового назначения, регистрации показателей качества электроэнергии (ПКЭ), обнаружения переменного напряжения и определения чередования фаз.

Новинка разработана для применения в 1ф, сбалансированных 3 ф сетях переменного напряжения и обеспечивает измерение ср.кв. значения переменного сигнала синусоидальной и произвольной формы (AC True RMS), измерение переменного сигнала U/I с постоянным смещением (True RMS AC+DC).

Режимы работы АКИП-2303: измерение напряжения (DCV/DCI ±1%), силы тока (ACV/ACA ±2%) и мощности (активной, реактивной, полной) с учетом типа нагрузки, коэфф. мощности (Pf/dPf), энергии (активной, реактивной), частоты напряжения и тока, сопротивления цепи (до 60 кОм).

Клещи-ваттметр имеют возможность детектирования гармоник напряжения и тока. Рабочий диапазон частот от 10 Гц до 400 Гц. При выборе оператором номинала входных сигналов в интервале 10…75 Гц возможна регистрация до 25-й гармоники (в интервале 76…400 Гц - до 8-й гармоники). Максимальный диаметр обхвата провода – 45 мм, питание от 2–х батарей 1,5 В (тип ААА). Для обмена данными с ПК и связи с внешним устройством использован интерфейс Bluetooth 2.0.

В новинке реализованы следующие прикладные функции и новации:

Измерение бросков пускового тока (INRUSH)
Встроенный регистратор данных (память 2 Мб)
Измерение мощности (до 1 МВт) и энергии в цепях постоянного тока
Встроенный цифровой регистратор, таймер

В перечне дополнительных сервисных режимов: возможность определения порядка чередования фаз, однополюсная индикация совпадения фаз в ЭУ трех фазной сети (синфазности), бесконтактный детектор фазного напряжения (от ~100 В).

Обширные измерительные ресурсы, функциональность и компактность делают новые клещи-ваттметр АКИП-2303 востребованным инструментом оперативного контроля для эксплуатационного персонала самых различных сфер и отраслей. Новинка полностью локализована для российского потребителя: органы настройки и лицевая панель управления электроизмерительных клещей имеет русифицированную маркировку и необходимые обозначения.

Краткие характеристики:

Возможность применения в 1ф и 3ф сетях (60 параметров)
Измерение постоянного и переменного тока до 1000 А
Измерение постоянного и переменного напряжения до 1000 В
Измерение сигнала произвольной формы (TRMS)
Автовыбор пределов измерений, удержание результата (HOLD)
Измерение пускового тока (Inrush), пиковых (от 1мс), макс, мин, значений тока, напряжения, мощности, энергии, коэффициента мощности
Измерение суммарного коэффициента гармоник (THD,%) и гармоник напряжения (DC.. 25-я) и гармоник тока (1..25-я)
Измерение частоты тока и напряжения (макс, мин, усредн)
Измерение сопротивления до 60 кОм (макс, мин, усредн), прозвон цепи (до 150 Ом)
Определение порядка чередования фаз
Однополюсный индикатор совпадения фаз в 3ф сети (синфазность)
Измерение мощности (энергии) в цепи постоянного тока
Измерение активной, реактивной и полной мощности (P, Q, S)
Измерение коэф. мощности (макс, мин, усредн) с учетом типа нагрузки
Измерение энергии (активной EA, реактивной ER), таймер
Бесконтактный детектор фазного напряжения (LED-индикатор от 100 В)
Длительная регистрация во внутреннюю память (60 параметров до 2,1 дней)
Большой графический ЖК-дисплей с подсветкой (128×128 пикс.)
Автовыключение, индикация разряда батарей
Интерфейс Bluetooth 2.0 для соединения с ПК
Повышенная безопасность (кат IV 600 В)
Соответствие МЭК 61010, двойная изоляция

В состав комплекта поставки входят чехол-фиксатор, транспортная сумка, комплект измерительных проводов (2), зажимы «крокодил» (2), источники питания (2 шт.), руководство по эксплуатации на русском языке.

Внимание! Производитель оставляет за собой право изменить комплект поставки.

Постоянное напряжение (DC)
Диапазон измерений	0,5 В…1000 В
Разрешение	0,1В
Погрешность измерения	±(1,0% + 4 ед. счета)
Входной импеданс	2,6 МОм
Защита входа	1000 В пост./ перем. ( скз)
Переменное напряжение (TRMS)
Диапазон измерений	0,5 В…1000 В (при макс. коэф. амплит. = 1,41)
Разрешение	0,1В
Погрешность измерения	±(1,0% + 3 ед. счета) на частоте 43…63 Гц
Погрешность измерения	± (3,5% + 3 ед. счета) на частоте 10…43 Гц и 63…400 Гц
Входной импеданс	2,6 МОм
Защита входа	1000 В пост./ перем. ( скз)
Измерение постоянного и переменного напряжения
Значения	макс/ мин/ пиковые
Диапазон измерений	0,5…1000 В
Разрешение	0,1В
Погрешность измерения	± (3,5% + 5 ед. счета)
Время отклика	1 с
Защита входа	1000 В пост./ перем. ( скз)
Переменный ток
Диапазон измерений	0,5 А…1000 А
Разрешение	0,1 А
Погрешность измерения	± (2,0% + 5 ед. счета)
Защита входа	2000 А пост./ перем. ( скз)
Переменный ток (TRMS)
Диапазон измерений	0,5…1000 А (при макс. коэфф. амплит. = 3,0)
Разрешение	0,1 А
Погрешность измерения	± (2,0% + 4 ед. счета) на частоте 43…63 Гц
Погрешность измерения	± (3,5% + 5 ед. счета) на частоте 10…43 Гц, 63…400 Гц
Защита входа	2000 В пост./ перем. (скз)
Измерение силы переменного тока
Значения	макс/ мин/ пиковые
Диапазон измерений	0,5…1000 А
Разрешение	0,1 А
Погрешность измерения	± (3,5% + 5 ед. счета)
Время отклика	1 с
Защита входа	1000 В пост./ перем. ( скз)
Сопротивление и прозвонка цепи (автовыбор)
Пределы измерений	0…60 кОм
Разрешение	0,1 Ом
Погрешность измерения	±(1,0% + 5 ед. счета)
Прозвонка (f сигн. 2 кГц)	до 150 Ом
Защита входа	1000 В пост./ перем. ( скз) × 60 c
Частота (напряжение/ток)
Диапазон измерений	10 Гц…99,9 Гц/100…400 Гц
Диапазон измерений	(0,5В…1000 В/ 0,5 А…1000 А)
Разрешение	0,1 Гц/1 Гц
Погрешность измерения	± (1% + 5 ед. счета)
Защита входа	1000 В пост./ перем. ( скз), 2000 А пост./ перем. ( скз)
Гармоники (напряжение/ток)
Диапазон измерений	1…25/1…8
Частота	10…75 Гц/76…400 Гц
Разрешение	0,1 В/ 0,1А
Погрешность измерения	± (5% + 5 ед. счета)
Мощность постоянного тока
Диапазон измерений	0…100 кВт; 100…1000 кВт
Разрешение	0,01 кВт; 0,1 кВт
Погрешность	± (3,0% + 3 ед. счета) при >10 В, ≥2 А
Мощность (P, Q, S)
Диапазон измерений (кВт, к ВАР, кВА)	0…99,99; 100…1000
Разрешение	0,01; 0,1
Погрешность измерения	± (2,0% + 3 ед. счета); ± (3,0% + 3 ед. счета)
	для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c
	Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c
Коэффициент мощности (Pf, Pfi, Pfc)
Диапазон измерений	0,2…1,00
Разрешение	0,01
Погрешность измерения	±3° для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c
Погрешность измерения	Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c
Энергия (Ea, Eri, Erc)
Диапазон измерений (кВтч, кВАРч)	0…100; 100…1000
Разрешение	0,01; 0,1
Погрешность измерения	± (2,0% + 3 ед. счета); ± (3,0% + 3 ед. счета)
	для Sin сигнала U >10 В; I >2 А; f= 10..65 Гц; коэфф. мощн.=0,5i..0,5c
	Для Sin сигнала U >10 В; I >5 А; f >65 Гц; коэфф. мощн.=0,5i..0,5c
Определение порядка чередования фаз и совпадения фаз в соединяемых фидерах
Диапазон измерений	100…1000 В
Рабочая полоса частот	40…70 Гц
Входной импеданс	1,3 МОм
Защита входа	1000 В (скз)
Регистрация параметров
Память	2 МБ
Количество параметров	60 макс.
Период регистрации (IP)	1, 5, 10, 30, 60, 120, 300, 600 или 900 с
Автономная запись	Около 2,1 дн. при записи 60 параметров с интервалом 900 с
Общие данные
Тип преобразователя	Датчик Холла
Макс. индицируемое число	9999 (+ децимальная точка)
Скорость выборки	6400 выб./с
Скорость обновления экр.	1 раз/с
Макс. диаметр провода	45 мм
Источник питания	1,5 В х 2 (тип ААА)
Срок службы источника питания	ок. 53 ч
Радиомодуль	Bluetooth 2.00 (2,4 ГГц, класс 2)
Дисплей	Графический, 128×128 пикс. с подсветкой
Автовыключение	5 мин
Условия эксплуатации	0 °С…40 °С, отн. влажность не более 80 %
Габаритные размеры	252 х 88 х 44 мм
Масса	420 г (с эл. питания)
