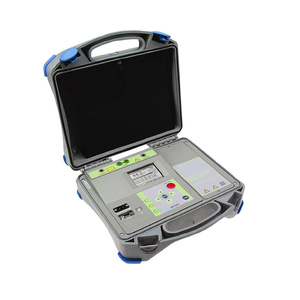

Многофункциональный измеритель сопротивления изоляции Metrel MI 3210 TeraOhmXA 10 kV
Наличие на складе:
уточняйте у менеджера
Производство:
Metrel d.d., Словения
ГосРеестр:
Россия
Гарантия:
36 месяцев
Сопутствующие товары
Metrel MI 3210 TeraOhmXA 10 kV - прибор, позволяющий не только измерить сопротивление изоляции, но и провести различные испытания, которые способны выявить скрытые разрушительные процессы в диэлектрике. Меню помощи, функция усреднения результатов, встроенная память, передача данных на ПК (в том числе через Bluetooth), эргономичный корпус, высококачественные аксессуары обеспечивают комфорт и безопасность при работе с MI 3210.
Основные функции:
- измерение сопротивления изоляции, построение графика R(t);
- измерение емкости испытываемого объекта;
- проверка изоляции ступенчато изменяющимся напряжением и построение диаграммы;
- измерение выдерживаемого напряжения / тока пробоя;
- расчет индекса поляризации PI;
- расчет коэффициента диэлектрического поглощения DAR;
- расчет коэффициента диэлектрического разряда DD;
- измерение напряжения и частоты переменного и постоянного тока.
Отличительные особенности:
- возможность задания измерительного напряжения в диапазоне от 50 В до 10 кВ с шагом 50 В;
- широкий диапазон измерения сопротивления – до 20 Том;
- полная диагностика состояния изоляции, включающая в себя автоматический расчет индекса поляризации PI, коэффициента диэлектрического поглощения DAR и коэффициента диэлектрического разряда DD;
- построение графика R(t);
- автоматическая калибровка после включения;
- встроенный таймер позволяет задавать время измерения от 1 с до 99 мин;
- автоматический разряд испытываемого объекта после завершения измерений;
- наличие защитного проводника GUARD для отведения поверхностных токов утечки;
- встроенная память на 1000 измерений;
- подключение к ПК посредством USB и RS232, Bluetooth;
- размеры: 360 x 160 x 330 мм;
- масса (без аксессуаров): 6,5 кг.

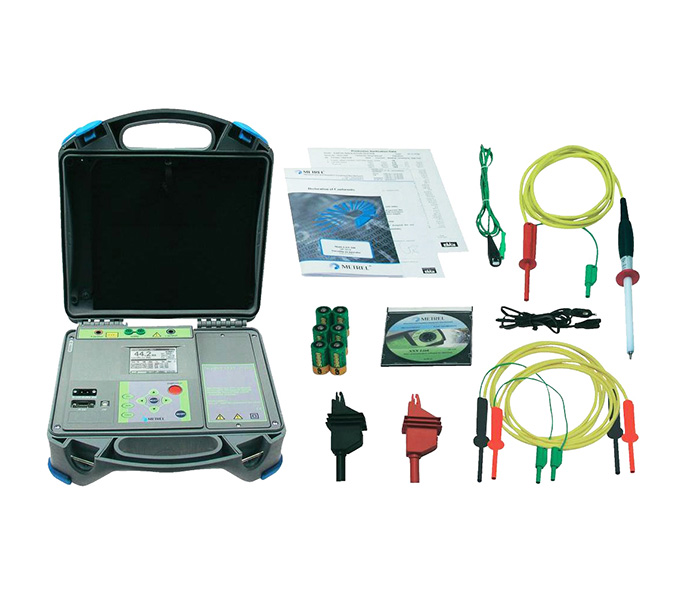

- Прибор TeraOhmXA 10 кВ;
- 10 кВ экранированный измерительный кабель с наконечником, 2 м;
- 10 кВ экранированный измерительный кабель, красный, 2 м;
- 10 кВ экранированный измерительный кабель, черный, 2 м;
- 10 кВ зажим типа «крокодил», красный;
- 10 кВ зажим типа «крокодил», черный;
- защитный кабель GUARD с зажимом «крокодил», зеленый, 2 м;
- сетевой кабель;
- 1,2 В аккумуляторные батареи NiMH, 6 шт.;
- книга „Guide to modern insulation testing“ и ПО HVlink на CD;
- руководство по эксплуатации.
Внимание! Производитель оставляет за собой право изменить комплект поставки.
|
Функции |
Диапазон измерений |
Разрешение |
Погрешность измерений |
|
Сопротивление изоляции |
0,01 … 9,99 МОм |
10 кОм |
±(5 % от измер. + 3 емр) |
|
10,0 … 99,9 МОм |
100 кОм |
±(5 % от измер. + 3 емр) |
|
|
100 … 999 МОм |
1МОм |
±(5 % от измер. + 3 емр) |
|
|
1,00 … 9,99 ГОм |
10 МОм |
±(5 % от измер. + 3 емр) |
|
|
10,0 … 99,9 ГОм |
100 МОм |
±(5 % от измер. + 3 емр) |
|
|
100 … 999 ГОм |
1ГОм |
±(5 % от измер. + 3 емр) |
|
|
1,0 … 9,9 ТОм |
100 ГОм |
±(15 % от измер. +1 емр) |
|
|
10 … 20 ТОм |
1 ТОм |
±(15 % от измер. + 1 емр) |
|
|
Измерительное напряжение |
0 … 999 В |
1 В |
±(5 % от измер. + 3 емр) |
|
≥ 1 кВ |
10 В |
±(5 % от измер.+3емр) |
|
|
Ток утечки |
0,00 … 5,00 мА |
10 мкА |
±(5 % от измер. + 3емр) |
|
DAR - коэффициент диэлектрического поглощения |
0,01 … 9,99 |
0,01 |
±(5 % от измер. + 3 емр) |
|
10,0 … 100,0 |
0,1 |
±(5 % от измер.+3емр) |
|
|
PI - индекс поляризации |
0,01 … 9,99 |
0,1 |
±(5 % от измер. + 2 емр) |
|
10,0 … 100,0 |
0,01 |
±(5 % от измер.+2 емр) |
|
|
DD - коэффициент диэлектрического разряда |
0,01 … 9,99 |
0,01 |
±(5 % от измер. + 2 емр) |
|
10,0 … 100,0 |
0,1 |
±(5 % от измер.+2емр) |
|
|
Напряжение пост. / перем. тока |
5,0 … 550 В |
1 В |
±(2% от измер. + 2емр) |
|
Частота |
10…500 Гц |
0,1 Гц |
±(0,2% от измер.+1емр) |
|
Емкость |
20 … 99,9 нФ |
1 нФ |
±(5 % от измер. + 3 емр) |
|
1,00 … 9,99 мкФ |
10 нФ |
±(5 % от измер. + 3 емр) |
|
|
10,0 … 50,00 мкФ |
100 нФ |
±(5 % от измер. + 3 емр) |
|
|
Питание |
12 В пост. тока (3,4 А*ч) |
||
|
Дисплей |
Матричный ЖК дисплей (320 x 240) с подсветкой |
||
|
Категория перенапряжения |
600 В CAT IV |
||
|
Класс защиты |
Двойная изоляция |
||
Свидетельство об утверждении типа средств измерений.
