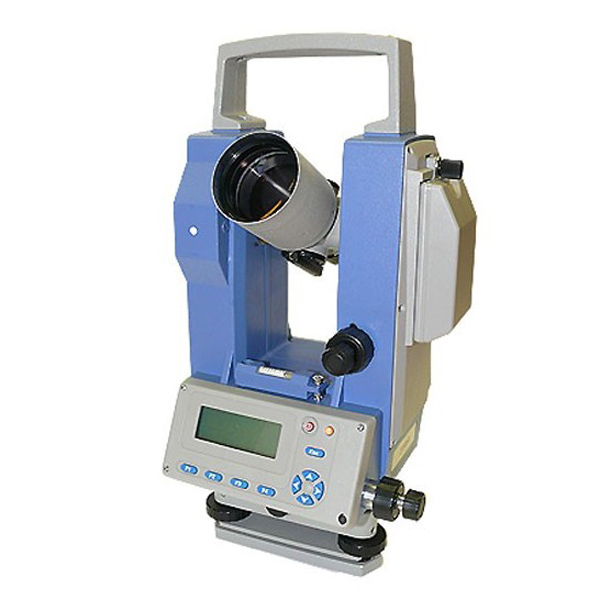

Теодолит электронный 2Т5ЭН1 УОМЗ

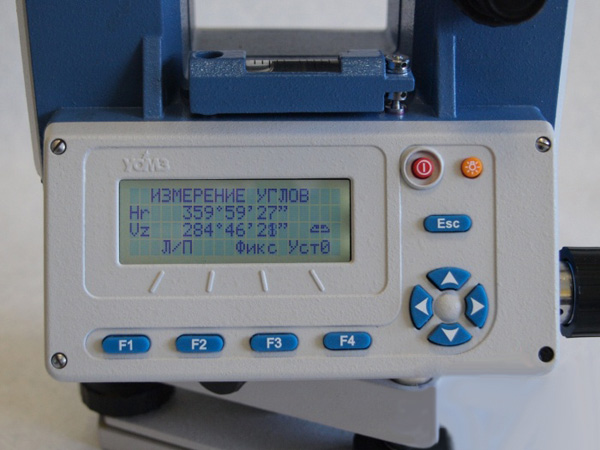

Устройства измерения углов выполнены на основе накопительных датчиков. Наклон оси теодолита учитывается автоматически при помощи электронного однокоординатного датчика наклона. Датчик наклона – жидкостный, электролитического типа. На панели управления расположено 11 кнопок. Нажатие кнопок сопровождается звуковым сигналом. На дисплее отображаются буквенная и цифровая информация.При работе в темное время суток сетка нитей подсвечивается светодиодом. Точное наведение зрительной трубы, в вертикальной и горизонтальной плоскости проводят наводящими винтами. На втулках наводящих винтов нанесены круговые риски, соответствующие среднему положению наводящих винтов.
Назначение:
- теодолит электронный 2Т5ЭН1 предназначен для измерения горизонтальных и вертикальных углов (зенитных расстояний);
- преимущественная область применения теодолита – разбивка плановых и высотных съемочных сетей, геодезических сетей сгущения, проведение изыскательских и строительных работ, прикладная геодезия.
Преимущества:
- Теодолит предельно прост в обращении. Пошаговые подсказки на четырехстрочном дисплее помогут быстро освоиться с работой оператору любой квалификации.
- Благодаря наличию электронного уровня и встроенному лазерному центриру оператор значительно сократит время на установку теодолита.
Средняя квадратическая погрешность измерения одним приемом горизонтального угла |
5" (1,5 мгон) |
Средняя квадратическая погрешность измерения одним приемом вертикального угла (зенитного расстояния) |
5" (1,5 мгон) |
Диапазон измерения горизонтального угла |
от 0° до 360° (от 0 до 400 гон) |
Диапазон измерения вертикального угла |
от +45° до -45° (от +50 до -50 гон) |
Диапазон измерения зенитного расстояния |
от 45° до 135° (от 50 до 150 гон) |
Время получения результата измерения, с |
0,5 |
Диапазон работы датчика наклона |
от -5' до +5' (от -90 до +90 мгон) |
Систематическая погрешность компенсации измерения вертикальных углов при наклоне вертикальной оси от отвесного положения на 1' (18,5 мгон) наклона |
2" (0,62 мгон) |
Зрительная труба |
|
Увеличение |
31х |
Угловое поле |
1°30' |
Диапазон визирования, м |
от 1 до ∞ |
Цена делений уровней |
|
- цилиндрического |
30" |
- круглого (на подставке) |
10" |
Масса теодолита с подставкой и источником питания, кг |
4,7 |
Габаритные размеры теодолита с подставкой и источником питания, мм |
163х181х354 |
Источник питания обеспечивает продолжительность непрерывной работы теодолита, ч, не менее |
10 |
Средняя мощность, потребляемая теодолитом, Вт, не более |
1,5 |
Условия эксплуатации |
|
Температура окружающего воздуха, °С |
от -20 до +50 |
Относительная влажность воздуха при t = 25 °С, %, не более |
95 |
Атмосферное давление, кПа (мм рт. ст.) |
6001067 (450800) |
Напряжение питания, В |
от 4,0 до 6,0 |
